ЦисинпоставляетМногопружинное механическое уплотнение M7Nдля промышленных насосов, требующих надежного уплотнения вала, гибкости размеров и выбора материалов. Разработанный для валов диаметром от 14 до 100 мм, M7N выдерживает температуру от -20°C до +190°C, давление до 1,2 МПа и скорость скольжения до 15 м/с. Его структура вторичного уплотнения с уплотнительным кольцом делает его пригодным для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.
Многопружинное механическое уплотнение M7N — это практичное уплотнительное решение для насосов, используемых в системах водоснабжения, перекачки промышленных жидкостей, нефтесервиса и общего технологического оборудования. Его подпружиненная вращающаяся конструкция, вторичное уплотнительное кольцо, широкий диапазон метрических размеров и различные комбинации материалов позволяют инженерам настраивать уплотнение в соответствии с условиями эксплуатации. Однако при замене для выбора правильного уплотнения требуется нечто большее, чем просто соответствие диаметру вала. Перед производством или покупкой необходимо проверить радиальные размеры, осевую установочную длину, крепежную резьбу, конфигурацию седла, среду, температуру, давление и скорость.
Оглавление
- Что такое многопружинное механическое уплотнение M7N?
- Каковы ключевые особенности конструкции M7N?
- Каковы основные технические характеристики?
- Как следует выбирать материалы уплотнений?
- Где можно использовать M7N?
- Как выбрать правильный размер M7N?
- Что следует проверять покупателям при выборе проектов на замену?
- Зачем работать с Qixing для уплотнений M7N?
- Часто задаваемые вопросы
- Как вы можете запросить решение M7N?
Что такое многопружинное механическое уплотнение M7N?
Многопружинное механическое уплотнение M7N представляет собой механическое уплотнение с уплотнительным кольцом, предназначенное для предотвращения утечки технологической жидкости вдоль вращающегося вала промышленных насосов. В отличие от простой статической прокладки, механическое уплотнение обеспечивает контролируемый контакт между вращающимися и неподвижными уплотняющими поверхностями, позволяя при этом валу вращаться.
В конструкции M7N используется подпружиненная вращающаяся конструкция уплотнения с уплотнительным кольцом в качестве вторичного уплотнительного элемента. Эта конфигурация полезна для общепромышленного оборудования, поскольку она сочетает в себе компактную конструкцию с широким диапазоном доступных размеров и комбинаций материалов.
СогласноТехнические характеристики продукта M7N, серия охватывает валы диаметром от 14 мм до 100 мм. Этот ассортимент предоставляет производителям насосов и группам технического обслуживания множество вариантов замены или интеграции уплотнения в новое оборудование.
Каковы ключевые особенности конструкции M7N?
Широкий диапазон размеров метрических валов
Серия M7N доступна для валов диаметром от 14 до 100 мм. Это делает эту серию применимой к широкому спектру конфигураций промышленных насосов при условии, что остальные установочные размеры совместимы.
Подпружиненная уплотнительная конструкция
Подпружиненная вращающаяся конструкция помогает поддерживать контакт поверхностей уплотнения во время нормального вращения вала. Правильные условия установки и эксплуатации по-прежнему имеют важное значение, поскольку чрезмерное давление, температура, скорость, движение вала или несоосность могут повлиять на работу механического уплотнения.
Несколько вариантов мест
G9 указан как стандартное стационарное сиденье, а G6 и G4 доступны в качестве альтернативных конфигураций сиденья. Сиденье следует выбирать в соответствии с фактическим расположением оборудования, а не предполагать, что для каждого размера M7N используется одна и та же конфигурация установки.
Несколько комбинаций материалов
M7N поддерживает различные коды материалов для неподвижных колец, вращающихся колец, вторичных уплотнений, пружин и металлических компонентов. Это обеспечивает гибкость, когда уплотнение должно работать с различными жидкостями или в различных условиях температуры и давления.

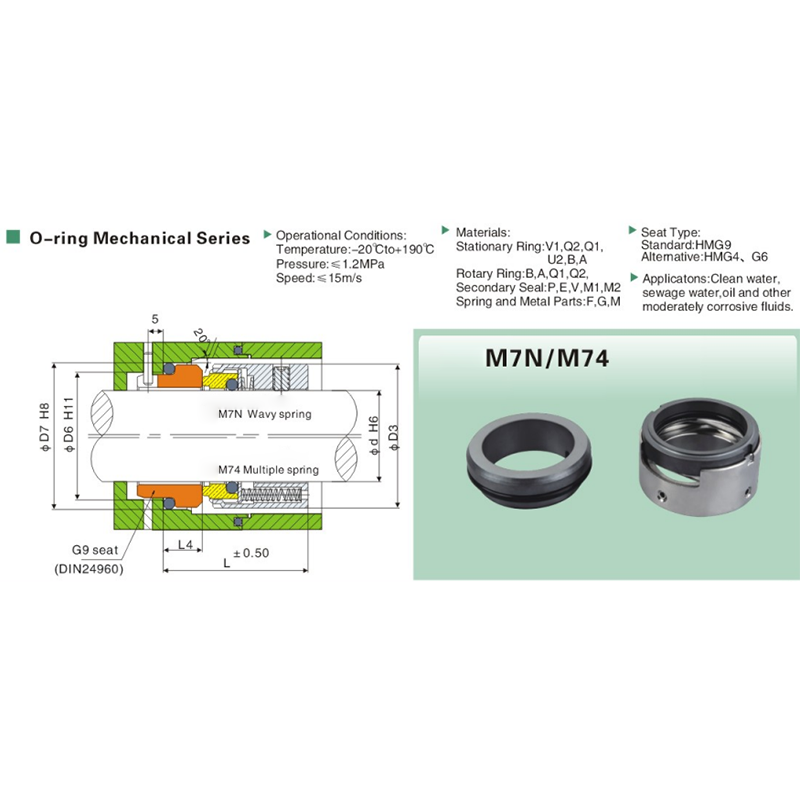

Каковы основные технические характеристики?
Прежде чем выбрать уплотнение M7N, необходимо понять рабочий диапазон. В следующей таблице приведены основные характеристики, опубликованные для этой серии:
| Элемент | Спецификация М7Н |
|---|---|
| Тип продукта | Многопружинное механическое уплотнение M7N |
| Структура уплотнения | Механическое уплотнение с уплотнительным кольцом |
| Диаметр вала | 14–100 мм |
| Рабочая температура | от -20°С до +190°С |
| Максимальное рабочее давление | 1,2 МПа |
| Максимальная скорость скольжения | 15 м/с |
| Стандартное стационарное сиденье | G9 |
| Альтернативные стационарные сиденья | Г6/Г4 |
| Типичные СМИ | Чистая вода, сточные воды, масло, умеренно агрессивные жидкости |
Эти значения определяют заявленный рабочий диапазон, но их не следует рассматривать как замену инженерной проверки для конкретного применения. Когда насос работает близко к верхним пределам, необходимо оценить полную комбинацию жидкости, давления, температуры, скорости, состояния вала и материалов уплотнений.
Как следует выбирать материалы уплотнений?
Выбор материала является одним из наиболее важных вопросов при заказе механического уплотнения. Для одной и той же геометрии уплотнения могут потребоваться различные комбинации материалов в зависимости от перекачиваемой среды и условий эксплуатации.
Для серии M7N доступны следующие коды материалов:
- Стационарные кольца:V1, Q1, Q2, U2, B, А
- Поворотные кольца:Б, А, К1, К2
- Вторичные уплотнения:П, Э, В, М1, М2
- Пружины и металлические детали:Ф, Г, М
Вместо того, чтобы выбирать материал исключительно потому, что он широко используется, покупатели должны предоставить фактическую рабочую среду и условия процесса. Вода, сточные воды, масло и умеренно агрессивные жидкости могут предъявлять совершенно разные требования к уплотняющим поверхностям и эластомерам.
Где можно использовать M7N?
Многопружинное механическое уплотнение M7N предназначено для промышленных насосов, где требуется надежное уплотнение вала. Типичные среды обслуживания включают в себя:
- Насосные системы чистой воды
- Канализационное и водоочистное оборудование
- Промышленные нефтеперекачивающие насосы
- Системы общей циркуляции жидкости
- Промышленные технологические насосы
- Проекты по техническому обслуживанию и замене насосов
- Новое насосное оборудование, требующее метрических механических уплотнений
Для сточных вод, масла или умеренно агрессивных применений покупатели должны предоставить информацию о фактическом составе жидкости. Температура и условия эксплуатации могут влиять на то, подходит ли конкретная комбинация лицевой поверхности и вторичного уплотнения.
Как выбрать правильный размер M7N?
Одна из наиболее частых ошибок при покупке – выбор торцового уплотнения только по диаметру вала. Диаметр вала соответствует базовому размеру M7N, но не подтверждает, что уплотнение физически подойдет к насосу.
Перед размещением заказа проверьте следующие размеры и эксплуатационную информацию:
- Диаметр вала d:устанавливает основной размер уплотнения.
- Д3, Д2 и Д1:проверьте радиальное пространство для установки.
- d1 и М:подтвердите расположение крепления и резьбу.
- L1, L2, L3 и L5:проверьте осевую установочную длину.
- Стационарное сиденье:подтвердите, требуется ли G9, G6 или G4.
- Рабочая среда:поддерживает выбор материала.
- Температура, давление и скорость:подтвердите эксплуатационную совместимость.
В случае сложных проектов замены предоставление старой печати, габаритного чертежа или четких фотографий может значительно повысить точность сопоставления.
Что следует проверять покупателям при выборе проектов на замену?
Работы по замене требуют проверки размеров, поскольку два уплотнения с одинаковым диаметром вала могут иметь разные требования к установке. Следующий контрольный список может помочь группам по закупкам и техническому обслуживанию подготовить точный запрос:
| Контрольно-пропускной пункт | Информация для предоставления | Цель |
|---|---|---|
| Базовый размер | Диаметр вала d | Определяет базовый размер M7N. |
| Радиальная посадка | Д3/Д2/Д1 | Подтверждает доступное место для установки |
| Крепление | д1/М | Проверяет совместимость исправлений |
| Осевая посадка | Л1/Л2/Л3/Л5 | Подтверждает установочную длину |
| Операционная среда | Фактическая жидкость | Поддерживает выбор материала |
| Эксплуатационная обязанность | Температура/давление/скорость | Проверяет пригодность приложения |
| Существующая печать | Фото/образец/чертеж | Улучшает проверку замены |
Этот подход особенно полезен, когда исходная идентификационная маркировка уплотнения неполная или когда группа технического обслуживания заменяет уплотнение на старом насосе.
Зачем работать с Qixing для уплотнений M7N?
Цисин, торговая марка механических уплотнений компании Ningbo Yade Fluid Connector Co., Ltd., поставляет механические уплотнения для промышленных покупателей и для замены. Для проектов M7N завод может проверить требования к размерам, конфигурации седла, комбинации материалов и условия эксплуатации перед производством.
Для покупателей, которым требуется многопружинное механическое уплотнение, ценность технической коммуникации выходит за рамки простого получения коммерческого предложения. Предоставление точной информации об оборудовании позволяет поставщику проверить соответствие уплотнения реальному применению и снизить риск несоответствия размеров.
Цисин также поддерживает индивидуальные услуги и сопоставление на основе образцов. При необходимости замены покупатели могут предоставить размеры вала, установочные чертежи, фотографии или существующий образец уплотнения вместе с условиями эксплуатации.
Часто задаваемые вопросы
Какие размеры валов доступны для многопружинного механического уплотнения M7N?
Серия M7N охватывает валы диаметром от 14 мм до 100 мм.
Каков температурный диапазон M7N?
Заявленный диапазон рабочих температур составляет от -20°C до +190°C.
Каково максимальное номинальное давление?
Максимальное рабочее давление, указанное для M7N, составляет 1,2 МПа.
Какова максимальная скорость скольжения?
Максимальная заявленная скорость скольжения составляет 15 м/с.
Какое стационарное сиденье является стандартным?
G9 — стандартное стационарное сиденье, а G6 и G4 доступны в качестве альтернативных конфигураций.
С какими жидкостями может работать M7N?
Типичные области применения включают чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости. Окончательный выбор материала должен основываться на фактической среде и условиях эксплуатации.
Могу ли я выбрать M7N только по диаметру вала?
№ Диаметр вала определяет базовый размер, но также следует проверить D3, D2, D1, d1, L1, L2, L3, L5, крепежную резьбу M и конфигурацию седла.
Может ли Qixing соответствовать существующему механическому уплотнению?
Да. Qixing может просмотреть существующий образец, фотографию или габаритный чертеж вместе с условиями эксплуатации насоса, чтобы подобрать замену.
Какую информацию я должен отправить при запросе предложения?
Укажите диаметр вала, основные установочные размеры, рабочую среду, температуру, давление, скорость, требования к неподвижному седлу, а также любые доступные образцы, чертежи или фотографии.
Как вы можете запросить решение M7N?
Выбор правильного механического уплотнения начинается с точной информации о размерах и эксплуатации. Независимо от того, ищете ли вы сменные уплотнения, разрабатываете новое насосное оборудование или закупаете промышленные партии, Qixing может помочь вам подобрать необходимую конфигурацию M7N в соответствии с вашим фактическим применением. Для получения спецификаций, индивидуальных требований, сопоставления образцов или заводских предложений обращайтесьсвязаться с намис учетом размера вашего вала, установочных размеров, рабочей среды, температуры, давления и скорости, чтобы получить более подходящее решение для уплотнения.
