Механическое уплотнение химического насоса 59U

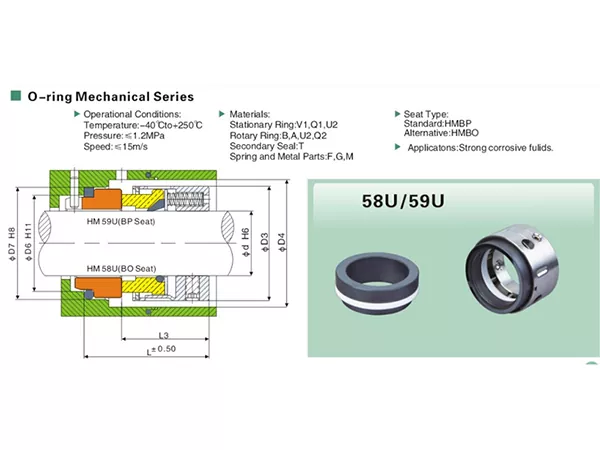

В спецификациях продукта модели 58U и 59U отнесены к одному семейству механических уплотнений с уплотнительными кольцами и им предоставлена ​​одна общая таблица размеров. Самая явная разница между моделями, показанная на странице, — это стационарное сиденье: на чертеже высотой 59U обозначено сиденье BP, а на чертеже высотой 58U — BO.

Это означает, что замену 59U не следует выбирать только по диаметру вала. Если у существующего уплотнения имеется видимое неподвижное седло, фотографирование и измерение этого седла перед заказом может помочь предотвратить превращение совпадения модели и семейства в несоответствие седла.

Технические характеристики 59У

59U и 58U: практическое сравнение покупок

Варианты сидений BP и BO следует рассматривать как варианты выбора установки. Перед заказом подтвердите существующее сиденье и размеры.

Почему подтверждение места BP имеет значение при работе по замене

В проекте замены маркировка модели может быть неполной, при этом неподвижное сиденье все еще можно измерить. При запросе 59U подтвердите седло BP, где это возможно, и сравните соответствующие значения D6 и D7 вместе с размером вала и осевыми размерами.

• Сфотографируйте неподвижное сиденье, прежде чем старое уплотнение будет выброшено.
• Запишите диаметр вала d.
• Измерьте D6 и D7, если они доступны.
• Проверьте D3 и D4 вокруг корпуса уплотнения/седла.
• Запишите L и L3 для осевого пространства.
• Отправьте любую видимую маркировку модели или кода материала.

Сильнокоррозионные жидкости: среда должна быть названа

в строке применения спецификации продукта указано «Сильнокоррозионные жидкости», но в нем не перечислены отдельные химические вещества. Эта формулировка представляет собой категорию выбора, а не полную таблицу химической устойчивости.

Чтобы компания Qixing рассмотрела конфигурацию 59U, в запросе должна быть указана фактическая среда, концентрация, если она известна, и рабочая температура. Жидкость, приемлемая при одной концентрации или температуре, может потребовать другого выбора материала при других условиях.

Эксплуатационные ограничения и выбор материала

Рабочий диапазон от -40°С до +250°С, давление до 1,2 МПа и скорость скольжения до 15 м/с. Окончательная пригодность по-прежнему зависит от выбранной комбинации материалов и фактических условий жидкости.

Для применений, близких к предельным значениям, компания Qixing должна проверить химический состав среды и температуру, а также необходимые коды материалов лицевого и вторичного уплотнений, прежде чем подтверждать конфигурацию.

Варианты кода материала

• Стационарное кольцо: V1/Q1/U2
• Поворотное кольцо: B/A/U2/Q2
• Вторичное уплотнение: Т
• Пружина и металлические детали: F/G/M

Поскольку на странице спецификаций продукта эти коды не преобразуются в полные названия материалов, на этой странице продукта коды сохраняются как есть, а не назначаются неподдерживаемые материалы.

Запрос предложений по лучшему 59U

Практическое руководство по выбору

Для надежного выбора 59U покупатели должны подтвердить модель, расположение седла, размеры, химическую среду и условия эксплуатации перед заказом.

Для модели 59U это означает объединение четырех вещей, которые легко упустить из виду при чтении таблицы по отдельности: химическая среда, седло BP, соответствие размеров и реальные условия эксплуатации.

Почему стоит выбрать Qixing для химически стойких уплотнений 59U

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для проектов высотой 59U наш процесс согласования на заводе может одновременно учитывать коррозионную среду, размер вала, седло ВР, размеры и условия эксплуатации.

Для OEM-производителей и требований по замене Qixing может работать со старыми образцами, чертежами, записями размеров и эксплуатационными данными. Это поддерживает индивидуальный выбор без необоснованных заявлений о том, что каждая конфигурация 59U универсально взаимозаменяема.

Часто задаваемые вопросы

Какие размеры доступны для механического уплотнения химического насоса 59U?

Общая таблица размеров 58U/59U охватывает валы диаметром от 14 до 100 мм.

Какое стационарное сиденье показано для 59U?

На техническом чертеже модель 59U специально отмечена сиденьем BP.

Чем 59U отличается от 58U?

В технических характеристиках самым явным различием между моделями является сиденье: 59U показано с BP и 58U с BO. Они используют одну и ту же семейную таблицу и рабочие ограничения.

Для каких жидкостей предназначен 59U?

В характеристиках продукта указано «Сильнокоррозионные жидкости». Он не предоставляет подробный химический список.

Какой температурный диапазон указан?

Диапазон рабочих температур от -40°C до +250°C.

Какое давление и скорость указаны?

Максимальное давление составляет 1,2 МПа, а максимальная скорость скольжения — 15 м/с.

Могу ли я заказать 59U, используя только диаметр вала?

Размер вала важен, но для работ по замене необходимо также подтвердить седло ВР и установочные размеры.

Означает ли температура 250°C, что любая комбинация материалов пригодна при температуре 250°C?

В технических характеристиках такого утверждения не содержится. Рабочий диапазон и коды материалов указаны отдельно, поэтому комбинацию среды и материала следует рассматривать вместе.

Что мне следует отправить, чтобы получить ценовое предложение на 59U?

Отправьте химическую среду, концентрацию, если она известна, температуру, давление, скорость, размер вала, сведения о седле BP, размеры, а также любые фотографии или коды старых уплотнений.

Может ли Qixing настроить 59U?

Qixing может обеспечить индивидуальный подбор на основе образцов, размеров и условий эксплуатации. Нестандартные требования должны подтверждаться в каждом конкретном случае.

Таблица размеров 59U

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение 59U, обращенное к Цисину.
