Z1 Механическое уплотнение с одинарной пружиной

Компания Qixing является ведущим производителем и поставщиком механического уплотнения с одинарной пружиной Z1 в Китае, предлагая оптовые размеры валов от 16 до 100 мм для водяных, канализационных и химических насосов. Благодаря конкурентоспособным заводским ценам и полному OEM-обслуживанию мы являемся вашим надежным долгосрочным партнером по уплотнениям в Китае. Запросите предложение у Цисин сегодня.

Отправить запрос

Описание продукта

Механическое уплотнение с одинарной пружиной Qixing Z1 представляет собой универсальное вращающееся уплотнение вала для насосов для чистой воды, канализационных насосов, погружных насосов и насосов для легких химикатов, перекачивающих воду, масло и слабоагрессивные среды. Он соответствует отраслевому стандарту типа 21, что делает его совместимым с наиболее широко используемыми на рынке полостями одинарного пружинного уплотнения с резиновым сильфоном.

Механическое уплотнение Z1, оснащенное одной винтовой пружиной и резиновым сильфоном вторичного уплотнения, работает при температуре от -20°C до +150°C, при давлении до 1,0 МПа и скорости 13 м/с. Будучи китайским заводом по производству механических уплотнений Z1 с собственной обработкой, притиркой и сборкой, Qixing снабжает OEM-производителей насосов, дистрибьюторов и покупателей MRO по всему миру. Свяжитесь с нами, чтобы купить механические уплотнения Qixing Z1 по конкурентоспособным заводским ценам.

Параметр продукта (спецификация)

Условия эксплуатации и материалы

Параметр	Ценить	Параметр	Ценить
Диаметр вала (d)	16 - 100 мм	Стационарное кольцо	Керамика/SiC/TC
Температура	-20°С ~ +150°С	Поворотное кольцо	Углерод/SiC/TC
Давление	0–1,0 МПа	Вторичное уплотнение (сильфон)	НБР/ЭПДМ/ФКМ
Скорость вала	≤ 13 м/с	Пружины и металлические детали	СС304/СС316
Вращение	Двунаправленный	Эквивалентные модели	Стандартный конверт типа 21

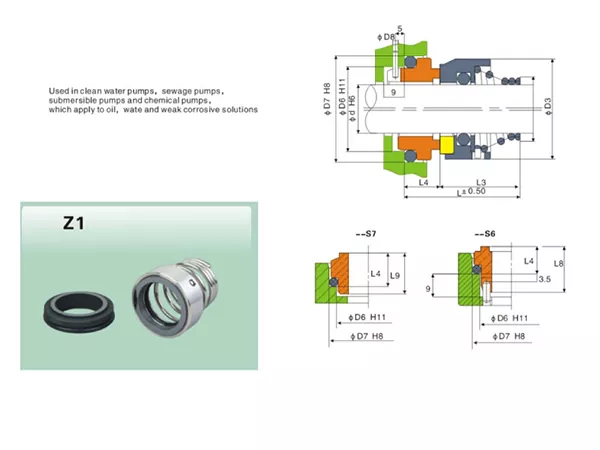

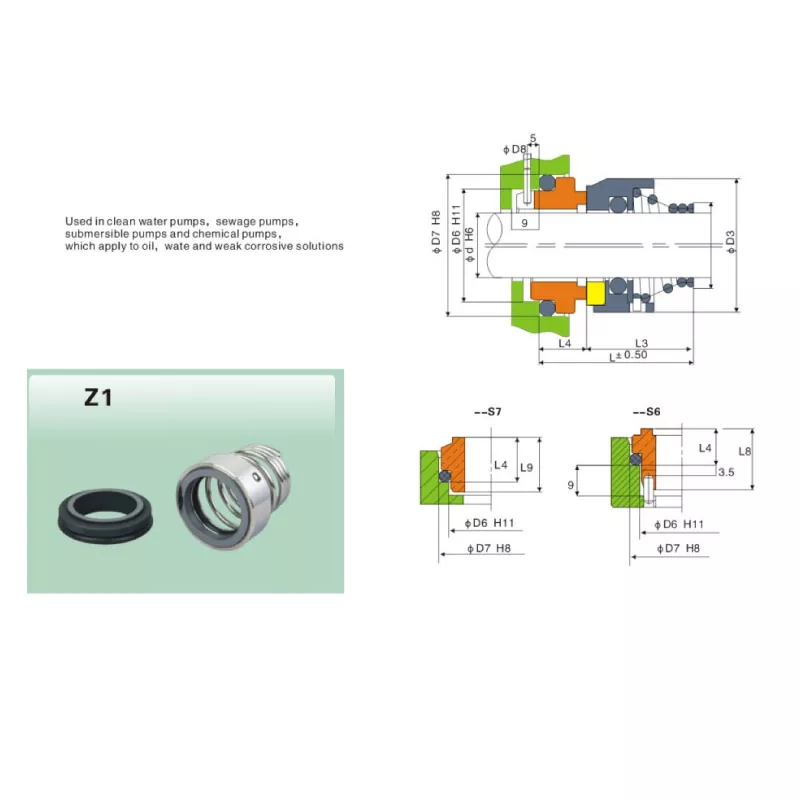

Таблица размеров (все размеры в мм)

Модель	d	Д3	Д6	Д7	Д8	L	Л3	Л4	Л8	Л9
Z1-16	16	30	23	27	3	37.0	27.0	10	17.5	11.5
Z1-18	18	32	27	33	3	37.5	27.5	10	17.5	12.0
Z1-20	20	34	29	35	3	37.5	27.5	10	17.5	12.0
Z1-22	22	36	31	37	3	37.5	27.5	10	17.5	12.0
Z1-24	24	38	33	39	3	40.0	30.0	10	17.5	12.0
Z1-25	25	39	34	40	3	40.0	30.0	10	17.5	12.0
Z1-28	28	42	37	43	3	42.5	32.5	10	17.5	12.0
Z1-30	30	44	39	45	3	42.5	32.5	10	17.5	12.0
Z1-32	32	46	42	48	3	42.5	32.5	10	17.5	12.0
Z1-33	33	48	42	48	3	42.5	32.5	10	17.5	12.0
Z1-35	35	49	44	50	3	42.5	32.5	10	17.5	12.0
Z1-38	38	54	49	56	4	45.0	32.0	13	20.0	14.5
Z1-40	40	56	51	58	4	45.0	32.0	13	20.0	14.5
Z1-43	43	59	54	61	4	45.0	32.0	13	20.0	14.5
Z1-45	45	61	56	63	4	45.0	32.0	13	20.0	14.5
Z1-48	48	66	59	66	4	45.0	32.0	13	20.0	14.5
З1-50	50	68	62	70	4	47.5	33.5	14	21.0	15.5
Z1-55	55	71	67	75	4	47.5	33.5	14	21.0	15.5
Z1-60	60	80	72	80	4	52.5	38.5	14	21.0	15.5
Z1-65	65	85	77	85	4	52.5	38.5	14	21.0	15.5
З1-70	70	90	83	92	4	60.0	44.0	16	22.0	16.5
Z1-75	75	93	88	97	4	60.0	44.0	16	22.0	16.5
З1-80	80	100	95	105	4	60.0	42.0	18	24.5	20.0
Z1-85	85	105	100	110	4	60.0	42.0	18	24.5	20.0
З1-90	90	110	110	115	4	65.0	47.0	18	24.5	20.0
Z1-95	95	115	119	120	4	65.0	47.0	18	24.5	20.0
Z1-100	100	120	115	125	4	65.0	47.0	18	24.5	20.0

Особенности продукта и применение

Ключевые особенности

Многосторонние материалы — керамика/углерод для чистой воды, карбид кремния/углерод для сточных вод и абразивов, карбид вольфрама/карбид вольфрама для химической работы. Код материала указывайте при заказе.
Двунаправленное вращение. Симметрично намотанная пружина работает как в насосах по часовой, так и против часовой стрелки, что упрощает запас для распределителей с механическим уплотнением Z1.
Самокомпенсирующая пружина. Витая пружина толкает вращающуюся поверхность вперед по мере износа, поддерживая контактное давление на протяжении всего срока службы.
Замена без замены — размеры корпуса Qixing Z1 соответствуют стандарту Типа 21, используемому во всей отрасли, поэтому уплотнение заменяется обычными полостями резинового сильфона с одной пружиной без модификации насоса.

Типичные применения

Циркуляционные насосы для водоснабжения, водоочистки и отопления, вентиляции и кондиционирования воздуха
Погружные канализационные и дренажные насосы
Насосы для легких химикатов и дозаторов (слабые кислоты, щелочи, растворители)
Сельское хозяйство, ирригация и скважинные насосы
Помпы для охлаждения морской морской воды и трюмные помпы
Производство OEM-насосов — поставка механического уплотнения с одинарной пружиной под частной торговой маркой Z1

Детали производства

Притирка поверхности уплотнения является критически важным этапом. Qixing притирает обе стороны до плоскостности ≤ 0,0009 мм (≤ 3 гелиевых световых полос), проверенной на монохроматическом приборе для измерения плоскостности, что является ключом к длительному сроку службы механического уплотнения Z1.

Материалы поставляются и аттестуются собственными силами: керамика на 99 % Al₂O₃, спеченный без давления SSiC, карбид вольфрама YG6/YG8 на связке кобальта и угольный графит, пропитанный смолой. В сильфонах используется отвержденный пероксидом NBR, EPDM или FKM, соответствующий среде заказчика.

Перед упаковкой каждое механическое уплотнение Z1 проходит проверку размеров, плоскостность торца, испытание на пружинную нагрузку и визуальный осмотр. Время выполнения заказа составляет 3–7 дней для стандартных размеров и 15–25 дней для индивидуальных заказов OEM. Свяжитесь с Qixing, чтобы получить расценку на механическое уплотнение Z1 в тот же день.
