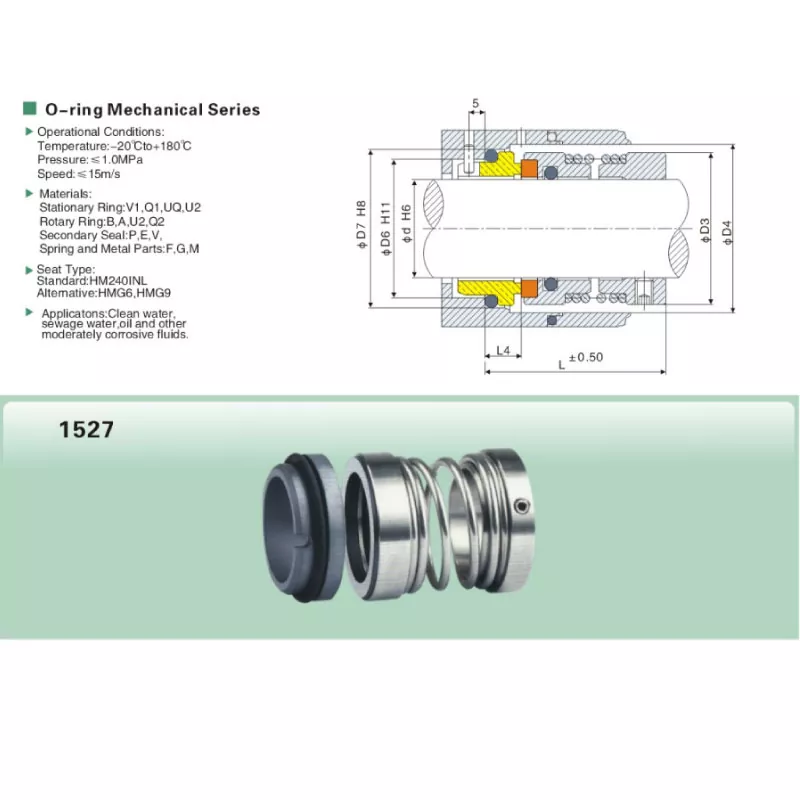

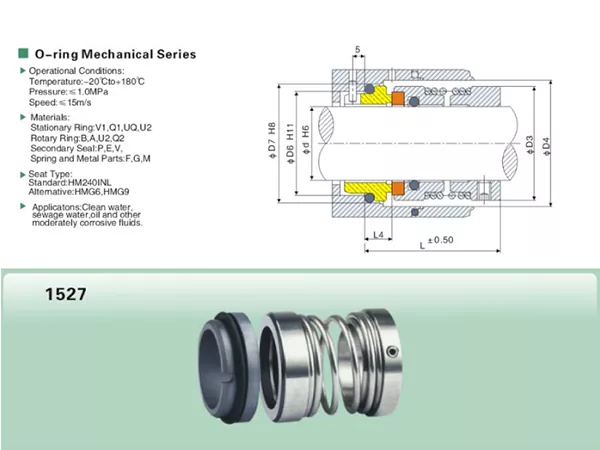

1527 Механическое уплотнение с одинарной пружиной

Механическое уплотнение с одинарной пружиной 1527 использует компактное уплотнительное кольцо с одной винтовой пружиной. Конструкция подходит покупателям, которым требуется четко определенное уплотнение компонентов с широким диапазоном метрических размеров и полным набором установочных размеров.

При работе по замене выбор только по диаметру вала может привести к несоответствию. В таблице размеров 1527 указаны значения d, D3, D2, D1, d1, L1, L2 и L3, что позволяет перед производством сверить размеры вращающегося узла и неподвижного седла с существующим уплотнением или чертежом оборудования.

Ключевые особенности

• Конструкция с одной винтовой пружиной и вторичным уплотнительным кольцом.
• Доступный диапазон диаметров вала от 18 мм до 100 мм.
• Диапазон рабочих температур от -20°C до +180°C.
• Максимальное рабочее давление: 1МПа.
• Максимальная скорость скольжения: 15 м/с.
• Несколько вариантов кодов материалов для различных эксплуатационных требований.
• Подробные данные о размерах для замены и соответствия OEM.
• Qixing поддерживает подбор на основе размера вала, размеров, образцов и чертежей.

Технические характеристики

Выбор материала

Серия 1527 доступна с несколькими вариантами кода материала. Поскольку правильное сочетание зависит от фактической рабочей среды, температуры и условий эксплуатации, выбор материала следует подтверждать вместе с данными применения, а не только по номеру модели.

Доступные коды материалов: Q2/U2/B/V1/P/E/V/F/G.

Как выбрать правильный размер 1527

• Подтвердите диаметр вала d.
• Проверьте D3, D2 и D1 на наличие доступного радиального места для установки.
• Проверьте d1, сопоставляя сиденье и окружающую конструкцию.
• Сравните L1, L2 и L3 с существующей пломбой или чертежом оборудования.
• Обеспечьте рабочую температуру, давление и скорость.
• Для заказа замены отправьте четкие фотографии или старый образец вместе с размерами.

Замена соответствия

Модель 1527 обычно выбирают в проектах по техническому обслуживанию и замене, где старое уплотнение должно соответствовать как по модели, так и по размерам. Поэтому до оформления заказа необходимо надежное соответствие размера вала, размеров неподвижного седла и осевой установочной длины.

Рекомендации по применению

Для каждого проекта обрабатываемая среда и фактические условия эксплуатации должны быть подтверждены до окончательного определения комбинации материалов. Это особенно важно, когда уплотнение используется вблизи верхних пределов температуры, давления или скорости, или когда технологическая жидкость может воздействовать на поверхности уплотнения или вторичные уплотнительные элементы.

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co., Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для серии 1527 наш завод может рассмотреть требования к стандартным размерам, а также запросить замену на основе размеров, старых образцов и чертежей оборудования.

Если маркировка исходной модели неполная, пришлите диаметр вала и доступные размеры D/L. Это дает Qixing более четкую основу для подбора продукции перед производством.

Часто задаваемые вопросы

Какой диапазон размеров доступен для механического уплотнения с одинарной пружиной 1527?

Указанный диапазон размеров вала составляет от 18 до 100 мм.

Каков диапазон рабочих температур?

Модель 1527 работает при температуре от -20°C до +180°C.

Какое максимальное рабочее давление?

Максимальное рабочее давление составляет 1 МПа.

Какова максимальная скорость скольжения?

Максимальная скорость скольжения составляет 15 м/с.

Какие размеры следует проверить при замене?

Сравните d, D3, D2, D1, d1, L1, L2 и L3 с существующей пломбой или чертежом оборудования.

Могу ли я выбрать уплотнение только по диаметру вала?

Диаметр вала является отправной точкой, но остальные радиальные и осевые размеры также должны быть подтверждены.

Какие варианты материалов доступны?

Доступные варианты материалов обозначаются кодами Q2, U2, B, V1, P, E, V, F и G.

Может ли компания Qixing обеспечить замену старой пломбы?

Да. Фотографии, образцы и габаритные чертежи можно просмотреть вместе с эксплуатационными данными.

Какую информацию я должен предоставить для предложения?

Укажите размер вала, основные размеры, рабочую температуру, давление, скорость и любую доступную информацию о образцах или чертежах.

Можно ли настроить 1527?

Qixing может рассмотреть индивидуальные требования или требования к замене на основе запрошенных размеров и условий эксплуатации.

1527 Таблица размеров

Размеры указаны в миллиметрах. Перед началом производства подтвердите критические размеры относительно существующей установки.
