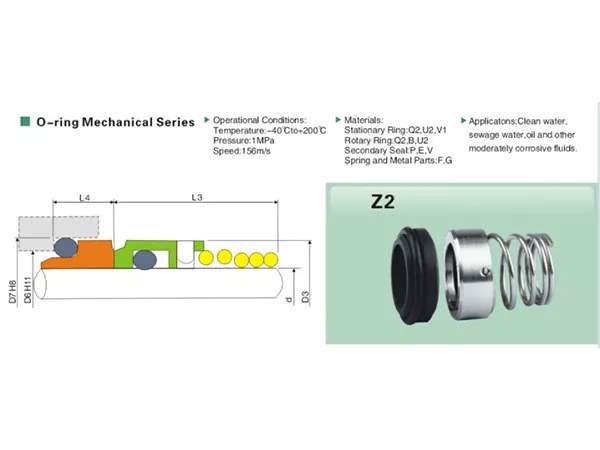

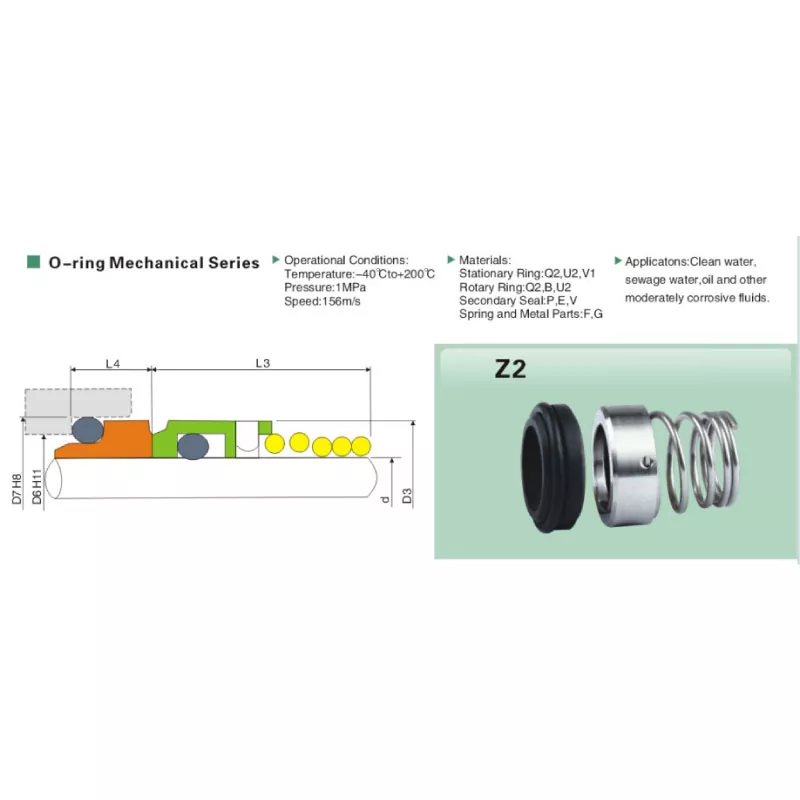

Механическое уплотнение с одинарной пружиной Z2

Вам нужно механическое уплотнение с одинарной пружиной для широкого диапазона температур? Механическое уплотнение Qixing Z2 с одинарной пружиной выдерживает температуру от -40°C до +200°C и скорость 15 м/с для валов диаметром от 10 до 100 мм. Как китайский завод по производству механических уплотнений, компания Qixing поставляет OEM-производителям насосов и дистрибьюторам оптовые уплотнения Z2 по конкурентоспособным ценам. Запросите предложение сегодня.

Отправить запрос

Описание продукта

Механическое уплотнение Qixing Z2 с одинарной пружиной представляет собой конструкцию с уплотнительным кольцом, предназначенную для воды, сточных вод, масла и умеренно агрессивных жидкостей в более широком рабочем диапазоне, чем резиновые сильфонные уплотнения. Он соответствует стандартному корпусу типа 2/502, используемому в центробежных насосах, подкачивающих насосах и насосах для перекачки химикатов.

В отличие от резиновых сильфонных уплотнений, в механическом уплотнении Z2 в качестве вторичного уплотнения используются эластомерные уплотнительные кольца (NBR, EPDM или FKM), обеспечивающие стабильную работу в диапазоне от -40°C до +200°C, при давлении до 1,0 МПа и скорости вала 15 м/с. Qixing самостоятельно производит весь диапазон размеров Z2 от 10 мм до 100 мм, снабжая OEM-сборщиков насосов, дистрибьюторов MRO и оптовых покупателей по всему миру. Свяжитесь с нашей командой, чтобы купить механические уплотнения Qixing Z2 по заводским ценам.

Параметр продукта (спецификация)

Условия эксплуатации и материалы

Параметр	Ценить	Параметр	Ценить
Диаметр вала (d)	10 - 100 мм	Стационарное кольцо	Карбид кремния/TC/углерод
Температура	-40°С ~ +200°С	Поворотное кольцо	Карбид кремния/углерод/TC
Давление	≤ 1,0 МПа	Вторичное уплотнение (уплотнительное кольцо)	НБР/ЭПДМ/ФКМ
Скорость вала	≤ 15 м/с	Пружины и металлические детали	СС304/СС316
Вращение	Двунаправленный	Эквивалентные модели	Стандартный конверт типа 2/502

Таблица размеров (все размеры в мм)

Модель	d	Д7	Д6	Д3	Л3	Л4
З2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
З2-30	30	43.30	38	43.00	30.00	9.00
З2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
З2-34	34	53.50	45	49.00	39.00	11.50
З2-35	35	53.50	45	49.00	39.00	11.50
З2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
З2-38	38	60.50	52	53.00	39.00	11.50
З2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
З2-44	44	65.50	57	61.00	41.00	11.50
З2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
З2-50	50	72.50	64	66.00	45.00	11.50
З2-55	55	72.50	64	71.00	47.00	11.50
З2-60	60	79.30	72	78.00	49.00	11.50
З2-65	65	84.50	77	84.00	51.00	11.50
З2-70	70	89.50	82	89.00	51.00	11.50
З2-75	75	94.50	87	98.00	57.00	11.50
З2-80	80	99.50	92	100.00	59.00	11.50
З2-85	85	105.50	98	107.00	59.00	13.50
З2-90	90	111.50	105	111.00	62.00	13.50
З2-95	95	116.50	110	119.00	62.00	13.50
З2-100	100	119.50	114	123.80	75.00	13.50

Особенности продукта и применение

Ключевые особенности

Широкий рабочий диапазон — механическое уплотнение Z2 работает при температуре от -40°C до +200°C и скорости до 15 м/с, что является более широким диапазоном, чем стандартные резиновые сильфонные уплотнения.
Вторичное уплотнительное кольцо — легче проверять и заменять; Благодаря уплотнительным кольцам FKM одинарное пружинное механическое уплотнение Z2 подходит для умеренно агрессивных сред.
Компактная установка — короткая осевая длина (L3 от 15 до 75 мм) позволяет Z2 устанавливаться в узкие полости уплотнений насоса, где не подходят сильфонные уплотнения.
Замена без необходимости установки — размеры корпуса Qixing Z2 соответствуют стандарту типа 2/502, поэтому уплотнение заменяется широко используемыми полостями уплотнительного кольца с одной пружиной без модификации насоса.

Типичные применения

Центробежные водяные и повысительные насосы в системах отопления, вентиляции и кондиционирования воздуха и коммунальных услугах.
Промышленные канализационные, шламовые и дренажные насосы
Химические и фармацевтические перекачивающие насосы для перекачивания умеренно агрессивных жидкостей
Циркуляционные насосы для горячего масла и тепловой жидкости (с уплотнительными кольцами FKM)
Пищевые насосы с возможностью мойки на месте (CIP) с уплотнительными кольцами из EPDM
Производство OEM-насосов — оптовые поставки механических уплотнений Z2 для моделей под частной торговой маркой

Детали производства

Притирка поверхностей уплотнения определяет надежность Z2. Qixing притирает каждую грань до плоскостности ≤ 0,0009 мм (≤ 3 гелиевых световых полос), проверенной на монохроматическом световом тестере. Тщательный контроль плоскостности – это то, что обеспечивает механическому уплотнению Qixing Z2 срок службы без утечек при работе при высоких температурах.

Каждое уплотнительное кольцо изготовлено из соединений, отвержденных пероксидом: NBR для воды и мягких углеводородов, EPDM для горячей воды и слабых химикатов, FKM для высоких температур и агрессивных жидкостей. Углеродные поверхности пропитаны смолой, SiC представляет собой SSiC, спеченный без давления, а карбид вольфрама использует YG6/YG8 на связке кобальта.

Каждое механическое уплотнение Z2 определяется по размерам, проверяется на плоскостность, испытывается на пружинную нагрузку и визуально проверяется перед упаковкой. Размеры запаса доставляются в течение 3-7 дней; OEM индивидуальные заказы в течение 15-25 дней. Свяжитесь с Qixing, чтобы получить предложение на механическое уплотнение Z2 в тот же день и оптовую скидку на оптовые заказы.
