W01 Механическое уплотнение с одной пружиной

В W01 используется компактная конструкция с волнистой пружиной, позволяющая сохранять вращающийся узел коротким, сохраняя при этом осевую нагрузку, необходимую на поверхностях уплотнения. Это делает эту серию полезной там, где длина установки ограничена и где покупателю нужна широко признанная сменная геометрия, а не конструкция картриджа, полностью специфичная для конкретного применения.

При закупке важным моментом является то, что W01 должен соответствовать большему диаметру вала. Наружные диаметры и осевая рабочая длина должны быть проверены по существующему уплотнению или чертежу оборудования, а комбинация материалов должна быть выбрана для конкретной жидкости.

Ключевые особенности

• Компактное механическое уплотнение с волнистой пружиной для валов насосов.
• Размер вала варьируется от 15,8 мм до 75 мм.
• Диапазон рабочих температур от -40°C до +200°C.
• Максимальное рабочее давление: 0,8 МПа.
• Максимальная скорость скольжения: 18 м/с.
• Варианты уплотнительных поверхностей включают карбид кремния и карбид вольфрама.
• Варианты со стационарным седлом включают углерод, карбид кремния и карбид вольфрама.
• Варианты эластомеров NBR, EPDM и FKM/Viton для различных сред и температур.
• Варианты пружин и металлических деталей из нержавеющей стали SS304 и SS316.
• Полезно для поставок OEM и подбора замены на основе размеров.

Технические характеристики

Чем полезна конструкция волнистой пружины W01

Волнистая пружина обеспечивает W01 короткую рабочую длину по сравнению со многими обычными винтовыми пружинами. Для бригад технического обслуживания это может быть полезно, когда существующая камера уплотнения имеет ограниченное осевое пространство. Компактная конструкция также делает особенно важной проверку размеров: уплотнение с правильным диаметром вала может оказаться непригодным, если D1, D3, L1 или L2 отличаются от существующих.

Выбор материала

Выбор материала должен основываться на обрабатываемой среде и условиях эксплуатации. Карбид кремния обычно выбирают там, где важны износостойкость и химическая совместимость, тогда как карбид вольфрама можно рассматривать для задач, требующих высокой механической прочности. Эластомер также должен соответствовать жидкости и температуре.

• Уплотнительная поверхность: SiC/TC
• Стационарное сиденье: Carbon/SiC/TC
• Вторичное уплотнение: NBR/EPDM/FKM (Витон)
• Весна: СС304/СС316
• Металлические детали: SS304/SS316

Приложения

W01 обычно используется для герметизации центробежных и технологических насосов, связанных с водой, маслом и другими совместимыми жидкостями. Для слабых кислот, слабых щелочей или других агрессивных сред следует указывать фактическую концентрацию и температуру, чтобы компания Qixing могла проверить комбинацию лицевой поверхности и эластомера перед производством.

Замена и сопоставление перекрестных ссылок

Геометрия W01 широко используется на рынке механических уплотнений. Имена перекрестных ссылок могут быть полезны для первоначальной идентификации, но их не следует рассматривать как доказательство взаимозаменяемости. Перед заказом всегда уточняйте размер вала и установочные размеры шпонки.

Как выбрать правильный W01

• Подтвердите диаметр вала.
• По возможности измерьте D1 и D3 на существующем уплотнении.
• Проверьте L1 и L2 на соответствие доступному осевому установочному пространству.
• Подтвердите фактическую температуру среды и рабочую температуру.
• Обеспечить рабочее давление и скорость вала.
• Определите предпочтительные материалы уплотнительных поверхностей и эластомеров, если они уже указаны.
• Для заказа замены отправьте четкие фотографии, старый образец или чертеж оборудования.

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит механические уплотнения для OEM, а также поставляет услуги по техническому обслуживанию и замене. Для проектов W01 наша фабрика может проверить размер вала, основные размеры, материалы и условия эксплуатации перед производством.

Если на старом уплотнении нет читаемой маркировки модели, укажите диаметр вала вместе с D1, D3, L1 и L2. Эти измерения дают Qixing более четкую основу для подбора, чем просто размер вала.

Часто задаваемые вопросы

Какой диапазон размеров доступен для механического уплотнения с одинарной пружиной W01?

W01 подходит для валов диаметром от 15,8 мм до 75 мм.

Каков диапазон рабочих температур W01?

Указанный рабочий диапазон составляет от -40°C до +200°C, в зависимости от выбранных материалов.

Какое максимальное рабочее давление?

Максимальное заявленное давление составляет 0,8 МПа.

Какова максимальная скорость скольжения?

Максимальная указанная скорость скольжения составляет 18 м/с.

Что отличает W01 от обычного уплотнения с винтовой пружиной?

В W01 используется компактная конструкция с волнистой пружиной, которая позволяет сократить рабочую длину.

Какие размеры наиболее важны для подбора замены?

Проверьте размер вала вместе с D1, D3, L1 и L2.

Какие эластомеры доступны?

Доступны варианты NBR, EPDM и FKM/Viton.

Можно ли использовать W01 вместо John Crane 80 или Roten 7K?

Эти семейства обычно имеют перекрестные ссылки, но перед заменой необходимо подтвердить размеры и условия эксплуатации.

Может ли Цисин настроить комбинацию материалов?

Да. Компания Qixing может рассмотреть выбор поверхностей уплотнения, седла, эластомера и металла в соответствии с фактическим применением.

Что мне следует отправить с запросом?

Укажите размер вала, основные размеры, среду, температуру, давление, скорость и любой доступный образец, фотографию или чертеж.

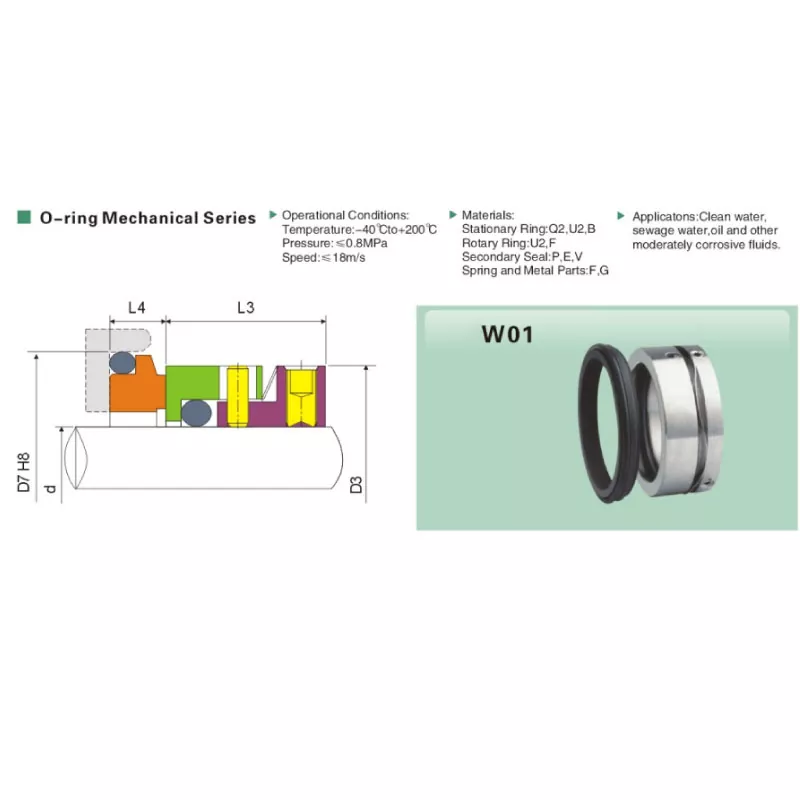

W01 Ссылка на размеры

Размеры указаны в миллиметрах. Используйте эту таблицу для предварительного сопоставления и перед производством сверяйте важные размеры с существующей пломбой или чертежом оборудования.
