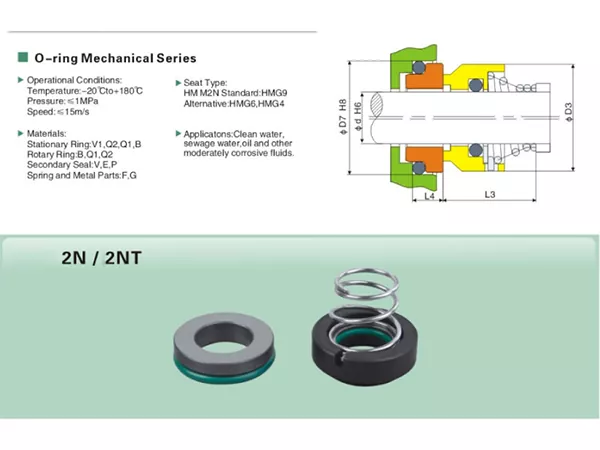

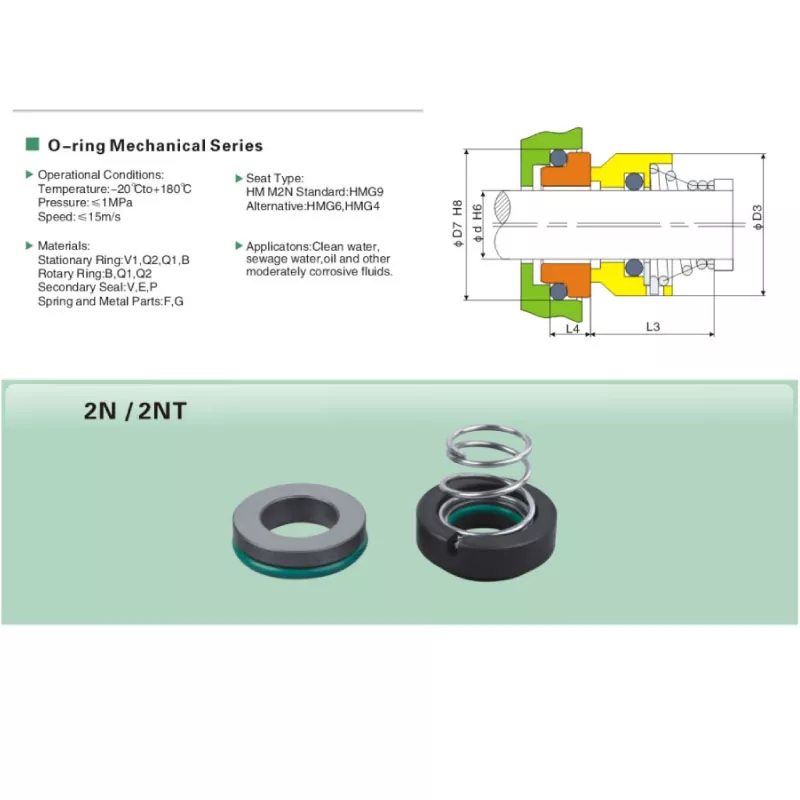

Механическое уплотнение с одинарной пружиной 2NT

Механическое уплотнение с одинарной пружиной 2NT предназначено для применений, где важны компактное одностороннее уплотнение и простота замены. Диапазон размеров вала 10–28 мм делает его подходящим для валов насосов меньшего размера и оборудования, где пространство для установки ограничено.

При закупке и техническом обслуживании ключевыми моментами выбора являются диаметр вала, тип седла, материалы поверхностей уплотнения, выбор эластомера и фактические условия эксплуатации. Qixing может просмотреть эти детали вместе с существующим образцом уплотнения, чертежом или информацией о размерах перед производством.

Ключевые особенности

• Одностороннее механическое уплотнение с вторичным уплотнительным кольцом.
• Размер вала варьируется от 10 мм до 28 мм.
• Рабочая температура от -20°С до +180°С, в зависимости от выбранного эластомера.
• Максимальное рабочее давление до 1 МПа.
• Максимальная скорость скольжения до 15 м/с.
• Стандартное стационарное сиденье G9 с альтернативами G6 и G4.
• Варианты уплотнительных поверхностей включают карбид кремния и карбид вольфрама.
• Варианты эластомеров включают NBR, EPDM и FKM/Viton.
• Варианты пружин и металлических деталей из нержавеющей стали SS304 или SS316.
• Подходит для воды, сточных вод, масла и других умеренно агрессивных жидкостей.

Технические характеристики

Материал и варианты седла

2NT может быть сконфигурирован с использованием различных материалов лицевой поверхности, седла, эластомера и металлических частей. Выбор материала должен основываться на фактической жидкости, температуре и условиях эксплуатации, а не только на номере модели.

• Поверхности уплотнения: карбид кремния (SiC) или карбид вольфрама (TC).
• Материалы стационарного седла: углерод, карбид кремния или карбид вольфрама.
• Эластомеры: NBR, EPDM или FKM/Viton.
• Пружина и металлические детали: SS304 или SS316.
• Стандартное стационарное сиденье: G9.
• Альтернативные стационарные сиденья: G6 и G4.

Для применений с горячей водой, маслом, химикатами или смешанными жидкостями укажите реальный состав жидкости и рабочую температуру, чтобы можно было проверить комбинацию эластомера и уплотняющей поверхности перед производством.

Приложения

Механическое уплотнение с одинарной пружиной 2NT можно использовать в насосах, перекачивающих чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости. Компактный диапазон размеров 10–28 мм делает его особенно полезным для небольших валов насосов и проектов по замене, где доступное пространство для установки ограничено.

• Циркуляционные и перекачивающие насосы воды.
• Общепромышленные водяные насосы.
• Канализационное и канализационное насосное оборудование.
• Применение насосов для перекачки масла в указанном рабочем диапазоне.
• Насосные системы, работающие с умеренно агрессивными жидкостями, после подтверждения совместимости материалов.

Как правильно выбрать уплотнение 2NT

Надежный выбор 2NT начинается с оборудования, а не только с названия модели. Перед заказом подтвердите следующую информацию:

• Диаметр вала и размер существующего уплотнения.
• Требуемый тип стационарного сиденья: G9, G6 или G4.
• Рабочая среда и химический состав.
• Нормальная и максимальная рабочая температура.
• Рабочее давление.
• Вал или скорость скольжения.
• Предпочтительные материалы уплотнительной поверхности и эластомеры, если они уже указаны.
• Фотографии, образец или чертеж существующей печати для проектов замены.

Замена соответствия

При замене при техническом обслуживании не полагайтесь только на название модели 2NT. В аналогичных механических уплотнениях могут использоваться разные типы седла, материалы лицевой поверхности или установочные размеры. Компания Qixing рекомендует перед производством сравнить старое уплотнение и стационарное седло.

Если существующая маркировка модели неполная, отправьте четкие фотографии вращающегося узла и неподвижного седла вместе с диаметром вала и условиями эксплуатации. Это дает заводу больше информации для подбора замены и снижает риск выбора визуально похожего, но несовместимого уплотнения.

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co., Ltd, производит и поставляет механические уплотнения для промышленных заказчиков. В соответствии с требованиями 2NT наша фабрика может рассмотреть стандартные конфигурации, а также проекты OEM и замены на основе размера, требований к материалам, образцов, чертежей и условий эксплуатации.

Для покупателей, которые не уверены, какое седло или комбинация материалов требуется, Qixing может использовать информацию о применении, предоставленную вместе с запросом, для проверки конфигурации перед предложением и производством.

Часто задаваемые вопросы

Какие размеры валов доступны для механического уплотнения с одинарной пружиной 2NT?

Серия 2NT доступна для валов диаметром от 10 мм до 28 мм.

Каков диапазон рабочих температур уплотнения 2NT?

Диапазон рабочих температур от -20°C до +180°C. Полезная температура также зависит от выбранного эластомера и фактической жидкости.

Какое максимальное давление для 2NT?

Максимальное рабочее давление составляет 1 МПа.

Какова максимальная скорость скольжения?

Максимальная скорость скольжения составляет 15 м/с.

Какое стационарное сиденье является стандартным?

G9 — стандартное стационарное сиденье. G6 и G4 доступны в качестве альтернативных вариантов сиденья.

Какие варианты эластомеров доступны?

Доступны варианты NBR, EPDM и FKM/Viton. Правильный выбор зависит от среды и температуры.

Какие материалы уплотнительных поверхностей доступны?

Карбид кремния и карбид вольфрама доступны в качестве вариантов уплотняющей поверхности, а для стационарного седла доступны карбид кремния, карбид вольфрама.

Можно ли использовать 2NT для сточных вод?

Да, сточные воды находятся в пределах типичного диапазона применения. Для жидкостей, содержащих твердые вещества или необычные химические вещества, предоставьте для проверки фактические условия эксплуатации.

Как заказать замену уплотнения 2NT?

Укажите размер вала, тип седла, рабочую среду, температуру, давление и скорость. Фотографии или образец существующей печати помогут подобрать замену.

Может ли Qixing поддерживать индивидуальные требования 2NT?

Да. Компания Qixing может рассмотреть требования к OEM и замене на основе образцов, чертежей, размеров и эксплуатационных данных.

Запрос информации

Для предложения и подтверждения модели укажите размер вала, рабочую среду, температуру, давление, скорость, предпочтительные материалы, а также любые доступные фотографии или чертежи существующего уплотнения.
