Механическое уплотнение с одинарной пружиной Z3

Механическое уплотнение Qixing Z3 с одинарной пружиной является прямой заменой любого центробежного насоса с полостью уплотнения G9 (DIN 24960) — профилем седла, который можно найти на большинстве современных насосов европейского типа для систем отопления, вентиляции и кондиционирования, водоподготовки, дозирования химикатов и перекачивания пищевых продуктов. Размеры валов охватывают диапазон от 10 до 80 мм для более чем 30 стандартных кодов моделей.

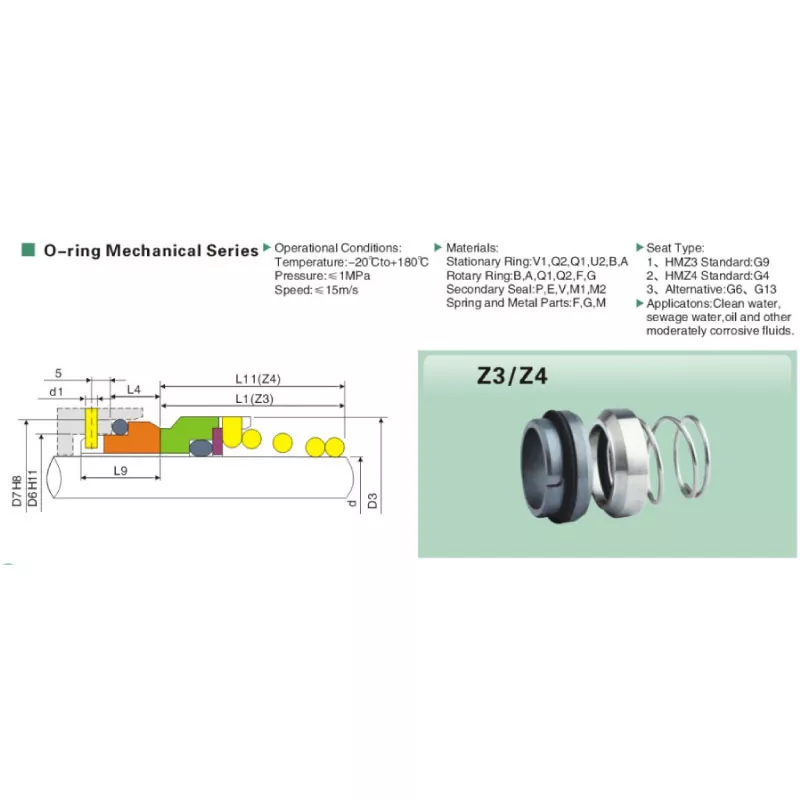

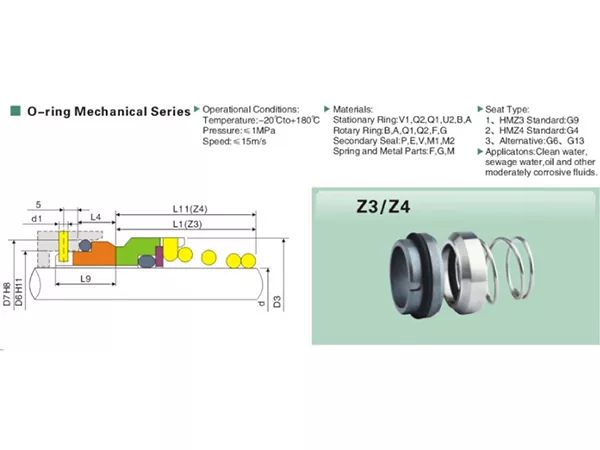

Конструкция представляет собой одинарную винтовую пружину с вторичным уплотнительным кольцом, рассчитанную на диапазон от -20°C до +180°C, 1,0 МПа и 15 м/с. Клиновое седло G9 устанавливается непосредственно в корпус насоса без переходников, а двунаправленная пружина позволяет одному и тому же механическому уплотнению Qixing Z3 взаимозаменяемо обслуживать насосы, вращающиеся как по часовой стрелке, так и против часовой стрелки, что сокращает запасы MRO вдвое.

Каждое механическое уплотнение Qixing Z3 обрабатывается, притирается и собирается под одной крышей. Производители OEM-насосов обращаются к нам за объемом продукции под собственной торговой маркой; Дистрибьюторы MRO снабжают наши уплотнения Z3 для быстрой замены на вторичном рынке; а прямые покупатели получают заводские цены на оптовые заказы на механическое уплотнение Qixing Z3. Запросите коммерческое предложение на любой размер Z3, комбинацию поверхностей или эластомер уплотнительного кольца.

Параметр продукта (спецификация)

Операционный конверт и материалы

Таблица размеров (все размеры в мм)

Особенности продукта и применение

Конфигурации по обязанностям

Каждое механическое уплотнение Qixing Z3 можно заказать в пяти стандартных парах материалов торцевых поверхностей, каждая из которых настроена на конкретную задачу насоса. Покупатели указывают конфигурацию при заказе — дополнительная плата за смену пар в стандартном каталоге не взимается.

• Керамика/углерод — чистая вода и система отопления, вентиляции и кондиционирования. Самая дешевая конфигурация для чистой и слегка загрязненной воды общего назначения; выбор по умолчанию для насосов охлажденной воды и конденсаторов систем отопления, вентиляции и кондиционирования воздуха.
• Карбид кремния/углерод — сточные воды и мягкие абразивы. Стационарная поверхность SSiC противостоит износу частиц в насосах сточных вод, дренажных и подъемных станциях, где керамика может отколоться.
• Карбид кремния / Карбид кремния — горячее масло и тепловые жидкости. Самосмазывающаяся пара SiC/SiC выдерживает случаи сухого хода и работает в парах с уплотнительными кольцами FKM для работы в термомасле до +180°C.
• Карбид вольфрама/углерод — мягкие химикаты. Стационарная поверхность TC устойчива к слабым кислотам, щелочам и растворителям в насосах-дозаторах химикатов и технологических перекачивающих узлах.
• Карбид вольфрама / Карбид вольфрама — для тяжелых условий эксплуатации. Соединение торцевых поверхностей TC/TC для наиболее требовательных применений механических уплотнений Z3, включая шламы и агрессивные технологические среды.

Обслуживаемые отрасли

• Помещения систем отопления, вентиляции и кондиционирования — циркуляционные насосы охлажденной воды, конденсаторной воды и горячей воды.
• Муниципальная очистка воды и сточных вод — напорная, передаточная и подъемная станции
• Химическая обработка — насосы-дозаторы и перекачивающие установки с умеренной коррозией.
• Пищевая промышленность, напитки и молочные продукты — петли CIP и транспортировка продуктов с уплотнительными кольцами из EPDM
• Фармацевтическая промышленность — перекачивающие насосы класса USP для API и промежуточной обработки.
• Производство OEM-насосов — оптовые поставки механических уплотнений Z3 для моделей под частной торговой маркой

Детали производства

На каждом механическом уплотнении Qixing Z3 имеется номер партии, прослеживаемый до сертификата сырья, партии механической обработки, отчета о притирке и протокола окончательной проверки. Покупатели, запрашивающие сертификат соответствия или сертификаты испытаний материалов, получают полный пакет документации с каждой поставкой — одна из причин, по которой OEM-производители насосов и дистрибьюторы MRO выбирают Qixing в качестве своего долгосрочного поставщика механических уплотнений Z3.

В цеху поверхности уплотнения притираются до плоскостности ≤ 0,0009 мм на монохроматических световых столах; нагрузки пружин проверяются по эталонному манометру; Твердость уплотнительного кольца проверяется для каждой входящей партии. Отбракованные детали списываются, а не перерабатываются — качество уплотнений Z3 является бинарным и не подлежит обсуждению.

Размеры запаса доставляются в течение 3-7 дней; OEM индивидуальные заказы в течение 15-25 дней. Каждое механическое уплотнение Qixing Z3 упаковано в пакет с влагопоглотителем и упаковано в простые картонные коробки или картонные коробки с логотипом покупателя в зависимости от заказа. Свяжитесь с Qixing, чтобы получить ценовое предложение на механическое уплотнение Z3 в тот же день, образцы цен или оптовую скидку.
