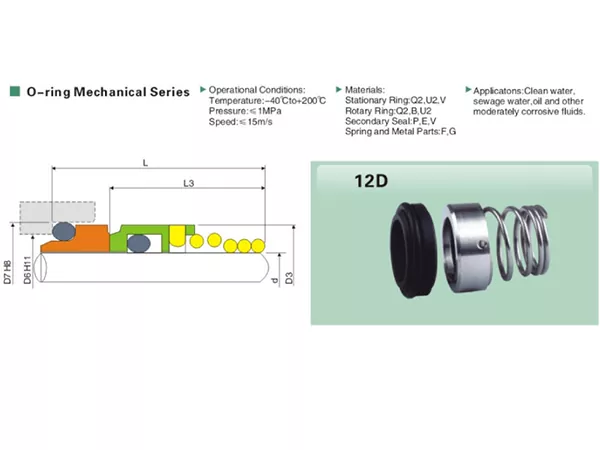

Механическое уплотнение с одинарной пружиной 12D
Qixing производит механическое уплотнение с одинарной пружиной 12D для OEM-производителей и для замены. Это механическое уплотнение с уплотнительным кольцом доступно для размеров вала 10-100 мм и работает в диапазоне температур от -40°C до +200°C, с давлением до 1 МПа и скоростью скольжения до 15 м/с.
Механическое уплотнение с одинарной пружиной 12D использует одинарную спиральную пружину и вторичное уплотнительное кольцо. Широкий диапазон размеров вала делает его подходящим для нового оборудования, замены при техническом обслуживании и проектов по подбору размеров, где требуется компактное подпружиненное уплотнение.

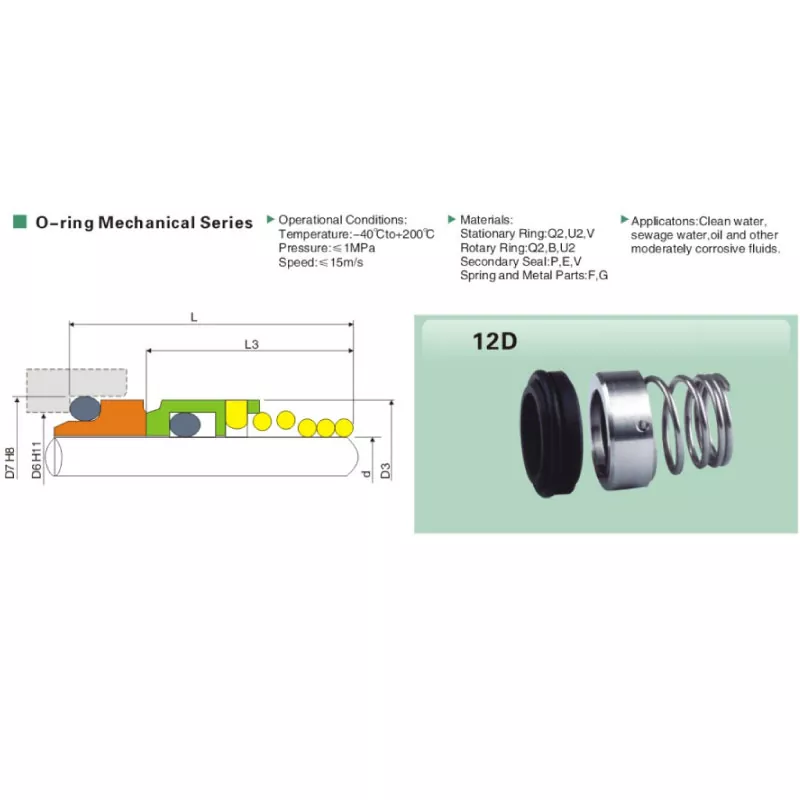

Для работ по замене диаметр вала следует проверять вместе с диаметрами D7, D6, D3, L3 и L. Эти размеры помогают подтвердить посадку с неподвижным седлом, охват вращающегося узла и доступное пространство для осевой установки перед производством.
Ключевые особенности
- Конструкция с одной винтовой пружиной и вторичным уплотнительным кольцом.
- Доступный диапазон диаметров вала от 10 мм до 100 мм.
- Диапазон рабочих температур от -40°C до +200°C.
- Максимальное рабочее давление до 1 МПа.
- Максимальная скорость скольжения до 15 м/с.
- Несколько вариантов кодов материалов для поверхностей уплотнений, вторичных уплотнений, пружин и металлических деталей.
- Подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.
- Подходит для сопоставления размеров с использованием образцов, чертежей или измерений существующих уплотнений.
Технические характеристики
| Элемент | Спецификация |
| Продукт | Механическое уплотнение с одинарной пружиной 12D |
| Серия уплотнений | Уплотнительное кольцо Механическая серия |
| Весенняя композиция | Одинарная пружина |
| Размер вала | 10-100 мм |
| Температура | от -40°С до +200°С |
| Давление | ≤ 1 МПа |
| Скорость скольжения | ≤ 15 м/с |
| Стационарные кольцевые коды | К2/У2/В |
| Коды поворотных колец | К2/Б/У2 |
| Коды вторичной печати | П/Э/В |
| Коды пружин и металлических деталей | Ж/Г |
| Применимые носители | Чистая вода/сточные воды/масло/другие умеренно агрессивные жидкости |
Выбор материала
Серия 12D поддерживает различные комбинации кодов материалов. Окончательный выбор должен основываться на фактической среде, температуре, давлении и рабочей скорости, а не только на номере модели.
- Стационарное кольцо: Q2/U2/V
- Поворотное кольцо: Q2/B/U2
- Вторичное уплотнение: P/E/V
- Пружина и металлические детали: F/G
Приложения
Механическое уплотнение с одинарной пружиной 12D можно использовать с чистой водой, сточными водами, маслом и другими умеренно агрессивными жидкостями. Для сточных вод, масла или агрессивных сред фактический состав жидкости, температура и давление должны быть подтверждены до окончательного определения комбинации материалов.
Как выбрать правильный размер 12D
- Подтвердите диаметр вала d.
- Сравните D7 и D6 с установочными размерами стационарного сиденья.
- Проверьте D3 на наличие конверта вращающегося узла.
- Проверьте L3 и L на наличие свободного места для осевой установки.
- Подтвердите рабочую среду, температуру, давление и скорость вала.
- Для проектов замены по возможности предоставьте четкие фотографии, образец или существующий чертеж.
Почему стоит выбрать Цисин
Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных заказчиков. Для серии 12D мы можем рассмотреть стандартные размеры, а также требования к замене на основе размеров вала, данных установки, образцов, чертежей и условий эксплуатации.
Часто задаваемые вопросы
Какие размеры доступны для механического уплотнения с одинарной пружиной 12D?
Доступный диапазон диаметров вала составляет от 10 до 100 мм.
Каков диапазон рабочих температур?
Модель 12D работает при температуре от -40°C до +200°C. Совместимость материалов все равно следует проверять для фактической среды.
Какое максимальное рабочее давление?
Максимальное рабочее давление составляет 1 МПа.
Какова максимальная скорость скольжения?
Максимальная скорость скольжения составляет 15 м/с.
С какими жидкостями можно использовать 12D?
Типичные среды включают чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости.
Какие размеры следует проверить при замене?
Проверьте диаметр вала d вместе с D7, D6, D3, L3 и L.
Может ли Цисин соответствовать существующей печати?
Да. Соответствие замены можно проверить с помощью размеров, фотографий, образцов или чертежей вместе с условиями эксплуатации.
Достаточно ли диаметра вала для подтверждения правильности уплотнения?
Нет. Диаметр вала определяет базовый размер, но также следует проверить размеры неподвижного седла и осевые установочные размеры.
Какую информацию я должен предоставить для предложения?
Укажите размер вала, основные установочные размеры, среду, температуру, давление, скорость и любые доступные фотографии или чертежи.
Можно ли изменить комбинацию материалов для разных применений?
Да. Комбинацию кода материала следует выбирать в соответствии с фактической рабочей средой и условиями эксплуатации.
Таблица размеров 12D
Размеры указаны в миллиметрах. Перед началом производства подтвердите критические размеры относительно существующей установки.
| Модель | d | Д7 | Д6 | Д3 | Л3 | L |
| 12Д-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12Д-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12Д-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12Д-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12Д-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12Д-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12Д-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12Д-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12Д-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12Д-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12Д-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12Д-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12Д-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12Д-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12Д-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12Д-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12Д-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12Д-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12Д-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12Д-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12Д-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12Д-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12Д-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12Д-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12Д-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12Д-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12Д-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12Д-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12Д-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12Д-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12Д-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12Д-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12Д-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12Д-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
