W02 Механическое уплотнение с одной пружиной

W02 — это компактное уплотнение с волнистой пружиной, предназначенное для применений, где покупателю необходима признанная сменная геометрия вместе с широким выбором материалов. Его рабочий диапазон подходит для многих задач промышленных насосов, а размерная серия обеспечивает практическую основу для подбора существующего уплотнения во время технического обслуживания.

W02 следует выбирать по размеру вала, радиальным размерам и осевой рабочей длине, а не только по названию перекрестной ссылки. Это особенно важно, поскольку уплотнения типа W02 продаются в нескольких эквивалентных или сменных семействах, и окончательную установку все равно необходимо проверять на соответствие реальному насосу.

Ключевые особенности

• Механическое уплотнение с волнистой пружиной для промышленных насосов.
• Доступный диапазон размеров вала: 16-75 мм.
• Диапазон рабочих температур: от -40°C до +200°C.
• Максимальное рабочее давление: 0,8 МПа.
• Максимальная скорость скольжения: 18 м/с.
• Варианты стационарных колец включают карбид кремния, карбид вольфрама и углерод.
• Варианты вращающихся колец включают карбид вольфрама и сталь.
• Доступны вторичные уплотнения из NBR, EPDM и FKM/Viton.
• Подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.
• Широко используются перекрестные ссылки для проектов замены.

Технические характеристики

Выбор материала для W02

Комбинацию материалов W02 следует выбирать вокруг жидкости, а не копировать из существующего кода модели без проверки условий эксплуатации. Для чистой воды может быть достаточно стандартной комбинации; Сточные воды, масло и агрессивные жидкости могут потребовать другого выбора лицевой поверхности или эластомера.

• Неподвижное кольцо: SiC/TC/Carbon
• Поворотное кольцо: TC/сталь
• Вторичное уплотнение: NBR/EPDM/FKM (Витон)
• Пружина и металлические детали: подбираются в соответствии с требуемой конфигурацией и устойчивостью к коррозии.

Приложения

W02 используется в насосных системах, перекачивающих чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости. Для сред, содержащих химикаты, твердые вещества или добавки, предоставьте фактическую информацию о жидкости и рабочей температуре, чтобы можно было проверить сочетание материалов перед производством.

Замена и сопоставление перекрестных ссылок

Одним из основных применений W02 в закупках является сопоставление замен. Эта модель обычно ассоциируется с несколькими признанными семействами уплотнений, но окончательная взаимозаменяемость по-прежнему зависит от размеров, материалов и условий эксплуатации.

Как выбрать правильный W02

• Подтвердите диаметр вала d.
• Проверьте D1 и D3 на соответствие существующим вращающимся и неподвижным размерам.
• Проверьте d1, если он является частью крепежного или приводного механизма.
• Сравните L1 и L2 с существующей осевой установочной длиной.
• Укажите реальный носитель.
• Обеспечивают рабочую температуру, давление и скорость.
• Для проектов замены пришлите фотографии, старый образец или габаритный чертеж.

Контрольный список соответствия замены

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для проектов замены W02 наша фабрика может рассматривать размеры, требования к материалам и эксплуатационные данные вместе, а не полагаться только на имя перекрестной ссылки.

Если существующая модель уплотнения неизвестна, отправьте диаметр вала, D1, D3, d1, L1 и L2 вместе с четкими фотографиями. Это помогает компании Qixing определить наиболее подходящую конфигурацию до предложения и начала производства.

Часто задаваемые вопросы

Какой диапазон размеров доступен для механического уплотнения с одинарной пружиной W02?

W02 доступен для валов диаметром от 16 мм до 75 мм.

Каков диапазон рабочих температур W02?

Указанный рабочий диапазон составляет от -40°C до +200°C, в зависимости от выбора материала.

Какое максимальное рабочее давление?

Максимальное заявленное давление составляет 0,8 МПа.

Какова максимальная скорость скольжения?

Максимальная указанная скорость скольжения составляет 18 м/с.

С какими жидкостями может работать W02?

Типичные среды включают чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие размеры следует проверить для замены?

Проверьте d, D1, D3, d1, L1 и L2 на соответствие существующей пломбе или чертежу.

Каковы общие перекрестные ссылки W02?

Общие ссылки включают AES W02, Roten UNITEN 7K и Sterling 280L; проверка размеров по-прежнему требуется.

Какие материалы для стационарных колец доступны?

Доступны варианты из карбида кремния, карбида вольфрама и углерода.

Может ли Qixing сравниться с W02 старого образца?

Да. Qixing может просмотреть старый образец, четкие фотографии и измеренные размеры вместе с условиями эксплуатации.

Какую информацию я должен предоставить для предложения?

Укажите размер вала, основные размеры, среду, температуру, давление, скорость и любой доступный образец или чертеж.

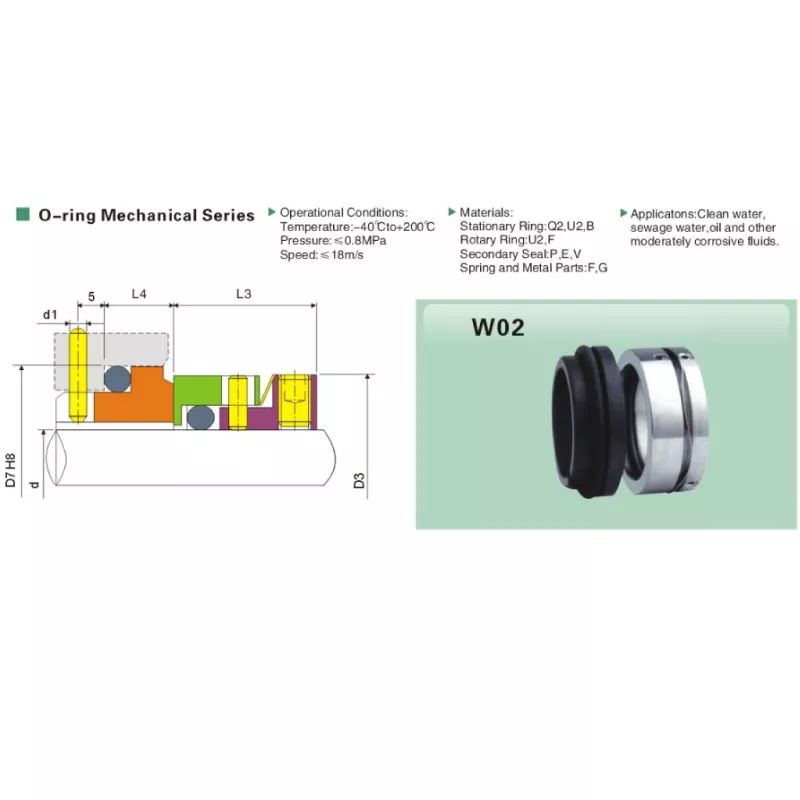

W02 Ссылка на размеры

Размеры указаны в миллиметрах. Используйте эту таблицу для предварительного сопоставления замены и перед производством сверьте важные размеры с существующим уплотнением или чертежом оборудования.
