Механическое уплотнение с одинарной пружиной 8D

Механическое уплотнение с одинарной пружиной 8D представляет собой версию Qixing 8 с принудительным приводом. Оно имеет ту же конструкцию с одинарной пружиной с уплотнительным кольцом и тот же диапазон +200°C, 20 м/с, 1,2 МПа, но имеет дополнительный приводной элемент (приводной штифт d1), поэтому вращающаяся поверхность не может скользить по валу при высоком крутящем моменте. Размер вала от 10 мм до 80 мм. Купите механическое уплотнение с одинарной пружиной 8D прямо на заводе Qixing в Китае по OEM и оптовым ценам.

Почему 8D добавляет позитивного драйва

В стандартном одинарном пружинном уплотнении с уплотнительным кольцом вращающаяся поверхность приводится в движение силой пружины и трением уплотнительного кольца о вал. Этого достаточно для стабильной работы с умеренным крутящим моментом. Не всегда достаточно, когда насос запускается под нагрузкой, меняет направление движения или перекачивает горячую вязкую среду – условия, когда сопротивление забоя может превысить удерживающее его трение, и забой скользит. Скользящая поверхность перестает вращаться вместе с валом, теряет уплотнительный контакт и дает течь. 8D решает эту проблему с помощью принудительного привода: приводной штифт (размер d1) механически фиксирует вращающуюся поверхность на приводном валу, поэтому вращение передается металлом, а не трением. Лицевая поверхность вращается вместе с валом независимо от крутящего момента, температуры или стартовой нагрузки.

8D против 8 – когда важен драйв

8 и 8D механически идентичны, за исключением привода. Выбирайте 8 для нормальной работы в условиях горячей воды, горячего масла и общих высоких температур, когда крутящий момент постоянен. Выбирайте модель 8D, если насос имеет высокий пусковой момент, частые пуски-остановки или реверсы, вязкую или высокотемпературную среду, которая нагружает забой, или когда в прошлом были уплотнения, которые раскручивались и протекали. Положительный импульс добавляет небольшую сумму к стоимости и размеру d1 к конверту; при работе в горячих условиях с высоким крутящим моментом он окупается за счет устранения сбоев из-за проскальзывания привода.

Технические характеристики

Таблица размеров

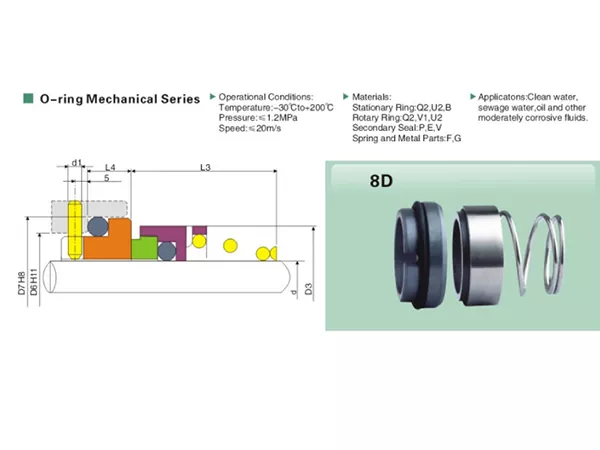

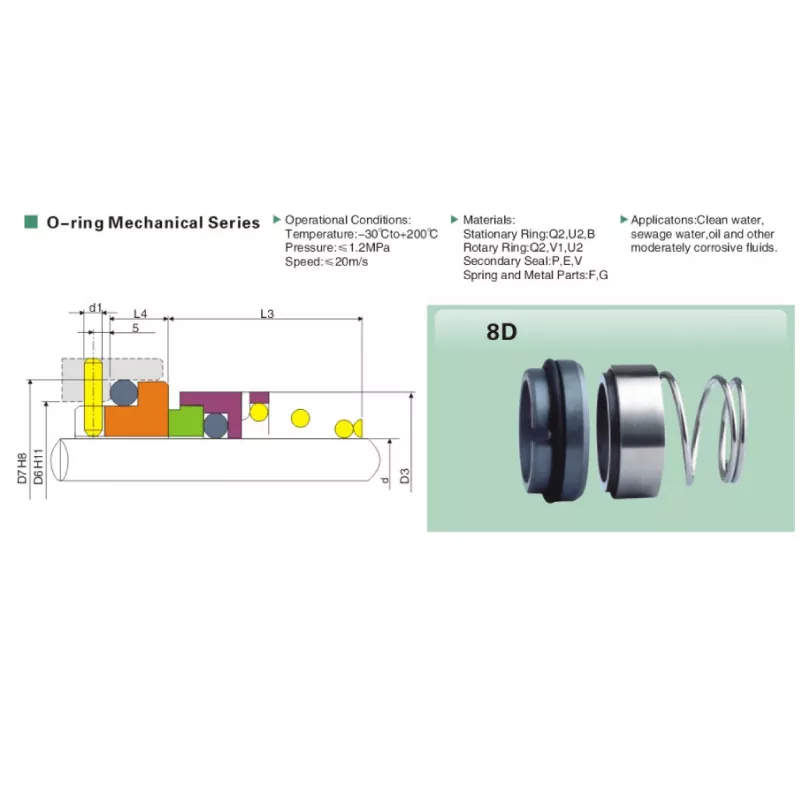

Все размеры в миллиметрах. В столбце d1 указан размер положительного ведущего пальца, который отличает 8D от 8. Диаметр вала d измеряется в полости уплотнения; Модель 8D охватывает толщину от 10 до 80 мм в 28 стандартных размерах.

Приложения

• Высокомоментные насосы для горячей воды и горячего масла с частым пуском и остановкой.
• Насосы для теплоносителя под вязкой нагрузкой (уплотнительное кольцо FKM)
• Высокоскоростные двухполюсные электронасосы, в которых существует опасность проскальзывания привода.
• Мощные канализационные и шламовые насосы при повышенной температуре
• Насосы, в которых вращающиеся поверхности вращались и давали утечки
• OEM-платформы насосов, в которых указано высокотемпературное одинарное пружинное механическое уплотнение с принудительным приводом

Производство

Торцы притерты до плоскостности ≤ 0,0009 мм и проверены оптически. Приводной штифт и его седло обработаны таким образом, чтобы поддерживать надежное зацепление без ограничения осевого перемещения, необходимого уплотнительному кольцу для предотвращения торцевого износа. Уплотнительные кольца FKM сертифицированы для работы в диапазоне +200°C. Каждое механическое уплотнение с одинарной пружиной 8D перед упаковкой проверяется на размер и испытывается на пружинную нагрузку; Сертификат соответствия и сертификат на материал отправляются вместе с заказом по запросу.

Цитата

Отправьте размер вала, температуру среды, скорость вала и условия пускового момента для получения предложения в тот же день. Размеры запасов доставляются в течение 3-7 дней; OEM индивидуальные заказы 15-25 дней. Купите механическое уплотнение с одинарной пружиной 8D напрямую с завода Qixing в Китае - напрямую от производителя, OEM и оптовые цены.
