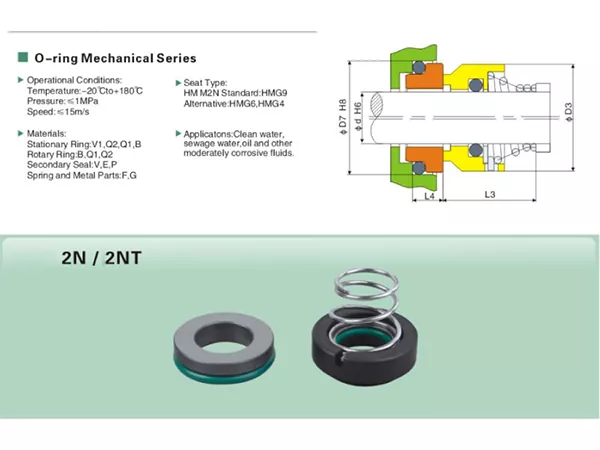

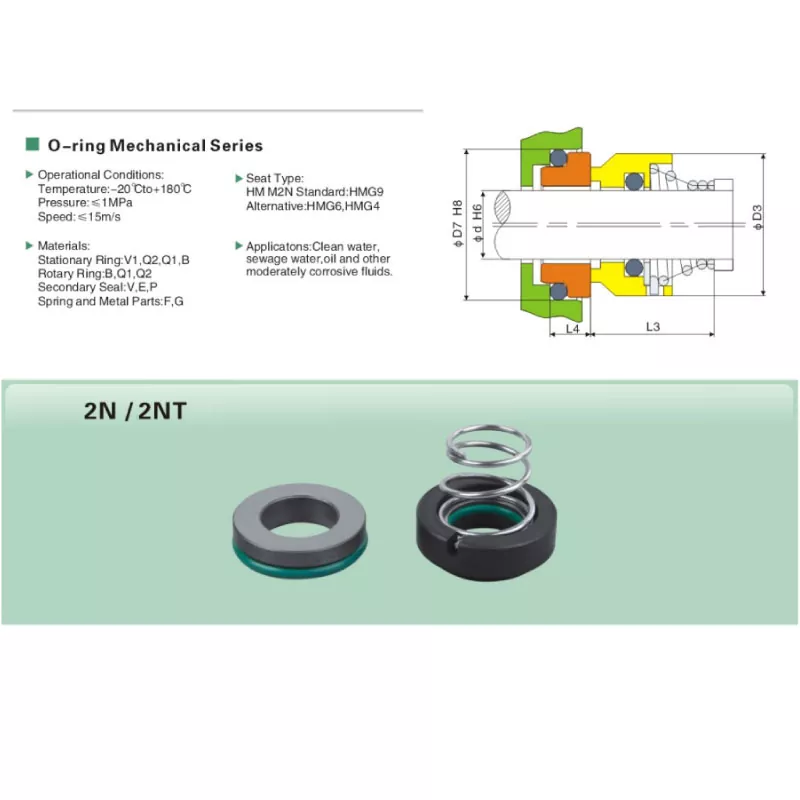

Механическое уплотнение с одинарной пружиной 2N

Механическое уплотнение с одинарной пружиной 2N сконструировано на основе простой конструкции с одной пружиной и вторичным уплотнительным кольцом. Компактная конструкция делает его пригодным для применения в насосах, где при замене необходимо тщательно проверять пространство для установки, размер вала и размеры седла.

В отличие от многопружинных уплотнений, в 2N используется одна основная пружина для поддержания контакта с лицом. Для покупателей технического обслуживания это дает продукту простую структуру, которую легко идентифицировать по существующему образцу уплотнения. Для OEM-проектов 2N можно выбрать по диаметру вала, расположению неподвижного седла, сочетанию материалов и фактическим условиям эксплуатации.

Доступный рабочий диапазон охватывает чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости. Поскольку эти среды могут значительно различаться по составу и температуре, компания Qixing рекомендует подтвердить фактическую среду перед выбором окончательной комбинации материалов.

Ключевые особенности

• Механическое уплотнение с одной пружиной и вторичным уплотнительным кольцом.
• Компактная конструкция для промышленных насосов и замены.
• Доступны для размеров вала от 10 мм до 38 мм.
• Диапазон рабочих температур от -20°C до +180°C.
• Максимальное рабочее давление до 1 МПа.
• Максимальная скорость скольжения до 15 м/с.
• Стандартное стационарное сиденье: G9.
• Альтернативные стационарные сиденья: G6 и G4.
• Несколько комбинаций кодов материалов для неподвижного кольца, вращающегося кольца, вторичного уплотнения и металлических деталей.
• Подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.

Технические характеристики

Конструкция с одной пружиной и варианты седла

В 2N используется одна пружина, а не группа маленьких пружин. Во время работы пружина создает осевую силу, необходимую для поддержания контакта уплотнительных поверхностей, а уплотнительное кольцо обеспечивает вторичное уплотнение. Эту конструкцию обычно выбирают, когда покупателям требуется компактное уплотнение с четко выраженной пружиной и неподвижным седлом.

G9 — стандартное стационарное сиденье для 2N. G6 и G4 могут поставляться в качестве альтернативных вариантов сиденья. Правильное седло следует выбирать в соответствии с установкой насоса и существующими размерами, а не только по названию модели. Для проектов замены отправка фотографии старого стационарного сиденья вместе с его основными размерами может значительно уменьшить ошибки сопоставления.

Выбор материала

Выбор материала должен основываться на фактической среде, температуре и условиях эксплуатации. Модель 2N доступна с несколькими комбинациями кодов материалов:

• Стационарное кольцо: V1/Q2/Q1/B
• Поворотное кольцо: B/Q1/Q2
• Вторичное уплотнение: P/E/V
• Пружина и металлические детали: F/G

Если существующая пломба уже имеет подтвержденный код материала, укажите этот код в запросе. Если материал неизвестен, укажите название жидкости, концентрацию, где это необходимо, рабочую температуру и давление, чтобы компания Qixing могла просмотреть запрошенную конфигурацию.

Приложения

Механическое уплотнение с одинарной пружиной 2N можно использовать в оборудовании, работающем с чистой водой, сточными водами, маслом и другими умеренно агрессивными жидкостями. Типичные ситуации выбора включают техническое обслуживание промышленных насосов, замену изношенных механических уплотнений и проекты сборки новых насосов.

Пригодность применения следует проверять на соответствие реальным условиям эксплуатации. Сточные воды могут содержать частицы, масла могут содержать присадки, а умеренно агрессивные жидкости могут различаться по концентрации. Эти различия могут повлиять на выбор уплотнительных поверхностей и материала вторичного уплотнения.

Как выбрать правильное уплотнение 2N

• Сначала проверьте диаметр вала. Размерный ряд 2N составляет 10-38 мм.
• Проверьте тип неподвижного седла и определите, требуется ли G9, G6 или G4.
• Измерьте старое уплотнение и доступное место для установки, если изделие используется в качестве замены.
• Предоставьте рабочую среду и любую соответствующую информацию о концентрации или загрязнении.
• Обеспечьте нормальную и максимальную рабочую температуру.
• Обеспечить рабочее давление и скорость вала.
• Подтвердите необходимые коды материалов, если они уже известны.
• Для заказов на замену по возможности отправьте четкие фотографии, чертежи или старый образец.

Замена соответствия

Замену 2N не следует выбирать только по названию модели. Два уплотнения могут выглядеть одинаково, но использовать разные размеры седла, осевую длину или сочетание материалов. Перед изготовлением сравните диаметр вала, расположение неподвижного седла и основные установочные размеры с имеющимся уплотнением.

Если маркировка старой модели неполная, Qixing может просмотреть доступные размеры, фотографии или образцы вместе с условиями эксплуатации. Зачастую это более надежно, чем пытаться определить замену только по внешнему виду.

Почему стоит выбрать Цисин

Qixing является торговой маркой механических уплотнений компании Ningbo Yade Fluid Connector Co., Ltd. Как производитель механических уплотнений, мы поддерживаем промышленных покупателей стандартными размерами 2N, а также подбором OEM и замен на основе образцов, чертежей, размеров и реальных условий работы.

Для отделов закупок основное внимание уделяется не просто предоставлению номера модели. Размер вала, неподвижное седло, сочетание материалов и режим эксплуатации должны быть согласованы вместе, чтобы поставляемое уплотнение соответствовало реальным требованиям установки.

Часто задаваемые вопросы

Что такое механическое уплотнение с одинарной пружиной 2N?

2N представляет собой механическое уплотнение с уплотнительным кольцом и одной пружиной. Он предназначен для насосов и систем замены, требующих компактной конструкции уплотнения.

Какие размеры валов доступны для 2N?

Доступный диапазон размеров вала составляет от 10 мм до 38 мм.

Каковы эксплуатационные пределы 2N?

Диапазон рабочих температур от -20°С до +180°С, давление до 1 МПа и скорость скольжения до 15 м/с.

Какое стационарное сиденье входит в стандартную комплектацию 2N?

G9 — стандартное стационарное сиденье. G6 и G4 доступны в качестве альтернативы.

С какими жидкостями можно использовать 2N?

Он подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей при условии правильного выбора материала.

Как мне выбрать между G9, G6 и G4?

Вариант седла должен соответствовать установке насоса и существующим размерам седла. Для проектов замены предоставьте фотографию или рисунок старого сиденья.

Какая информация необходима для предложения 2N?

Укажите диаметр вала, требования к седлу, рабочую среду, температуру, давление, скорость и любые доступные размеры или фотографии старого уплотнения.

Может ли компания Qixing предоставить замену 2N из образца?

Да. Qixing может просмотреть образцы, чертежи, фотографии и измеренные размеры на предмет соответствия замены.

Можно ли настроить комбинацию материалов?

Комбинации материалов можно выбирать в зависимости от обрабатываемой среды и условий эксплуатации.

Достаточно ли диаметра вала для заказа правильного уплотнения 2N?

Нет. Диаметр вала является отправной точкой, однако необходимо также подтвердить расположение неподвижного седла, установочные размеры, требования к материалам и условия эксплуатации.
