Механическое уплотнение химического насоса 58U

Для многих стандартных механических уплотнений покупатели начинают с размера вала, а затем прорабатывают размеры. Для механического уплотнения химического насоса 58U среда должна перемещаться гораздо раньше. В спецификациях продукции семейство 58U/59U специально предназначено для сильнокоррозионных жидкостей, поэтому состав, концентрация и температура жидкости имеют решающее значение для правильного выбора.

Это меняет разговор о покупке. Запрос 58U не должен останавливаться на фразе «Мне нужно 40 мм». Qixing также должен знать, что это за жидкость, насколько она горячая, давление, скорость и любые известные требования к коду материала, прежде чем будет подтверждена конфигурация.

техническое операционное окно

58U и 59U: одно семейство, разные обозначения сидений

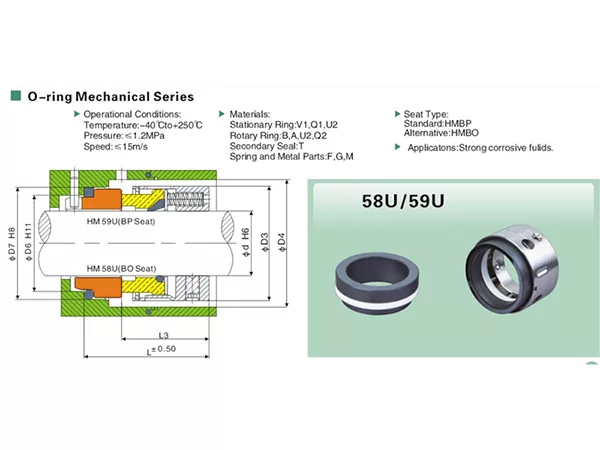

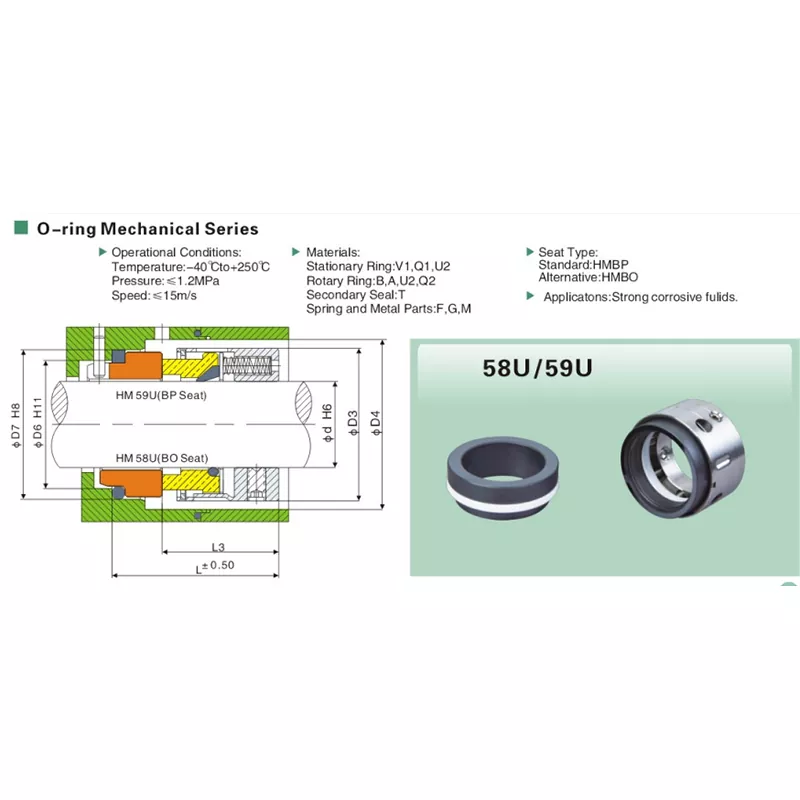

В спецификациях продукта размеры 58U и 59U объединены на одной странице и используется одна общая таблица размеров. Однако на чертеже в разрезе указано 58U с седлом BO и 59U с седлом BP. В то же время в примечании к серии говорится, что BP является стандартным местом, а BO — альтернативным.

Ключевой особенностью модели 58U является расположение сидений BO. Подтвердите место во время подбора замены, а не полагайтесь только на фамилию.

Почему диапазон от -40°C до +250°C требует внимательного изучения

Диапазон рабочих температур от -40°C до +250°C. Это не означает, что каждая комбинация кода материала автоматически подходит для всего диапазона; Химическая совместимость и температурная устойчивость зависят от выбранных поверхностей уплотнения и вторичного уплотнения.

Для коррозионно-активных условий эксплуатации, близких к верхнему или нижнему пределу температуры, в запрос следует включать фактическую жидкость и температуру вместе. Это позволяет проанализировать выбор материала в соответствии с предполагаемым назначением вместо того, чтобы рассматривать пределы технических характеристик продукта как универсальную гарантию.

Химическая стойкость — это не один материал

Варианты материалов обозначаются кодами. Если требуемый код неизвестен, укажите среду и условия эксплуатации, чтобы Qixing мог рассмотреть подходящую комбинацию.

• Стационарное кольцо: V1/Q1/U2
• Поворотное кольцо: B/A/U2/Q2
• Вторичное уплотнение: Т
• Пружина и металлические детали: F/G/M

Это также полезно для конверсии веб-сайта: покупатель, знающий старый код материала, может отправить его напрямую, а покупатели, не знающие кода, могут предоставить Цисину на рассмотрение среду, концентрацию и температуру.

Контрольный список вопросов по обслуживанию, связанным с коррозией

Когда следует измерить замену 58U, а не угадать

Семейство 58U/59U имеет единую таблицу размеров от 14 до 100 мм. При заказе на замену в первую очередь следует проверить диаметр вала, но за ним следует проверить D3, D4, L, L3, D6 и D7, если старая установка позволяет проводить измерения.

Это особенно важно, если старая заводская табличка или маркировка пломбы неполны. Четкая фотография стационарного сиденья также может помочь подтвердить, соответствует ли старая сборка конструкции сиденья BO 58U.

Где 58U подходит для проекта по обращению с химикатами

Модель 58U предназначена для работы с сильными агрессивными жидкостями. Поскольку отдельные химические вещества могут вести себя по-разному в зависимости от концентрации и температуры, Qixing использует фактические данные о среде клиента для проверки пригодности для конкретного применения.

Почему стоит выбрать Qixing для химически стойких уплотнений 58U

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для модели 58U наш процесс выбора на заводе может начаться с химической среды и условий эксплуатации, а затем перейти к размеру вала, седлу и размерам.

Для проектов OEM и замены Qixing может просмотреть образцы, чертежи, ссылки на модели и данные о размерах вместе с условиями эксплуатации. Это делает предложение более полезным для закупок коррозионно-активных услуг, чем общее предложение только для модели.

Часто задаваемые вопросы

Какие размеры вала доступны для механического уплотнения химического насоса 58U?

Общая таблица размеров 58U/59U охватывает валы диаметром от 14 до 100 мм.

Какой температурный диапазон указан для 58U?

Диапазон рабочих температур от -40°C до +250°C.

Какое максимальное заявленное давление?

В характеристиках изделия указано давление до 1,2 МПа.

Какова максимальная заявленная скорость скольжения?

В характеристиках изделия указана скорость скольжения до 15 м/с.

Для каких жидкостей предназначен 58U?

Область применения гласит: «Сильные коррозийные жидкости». Он не предоставляет подробный химический список.

Какое стационарное сиденье используется в модели 58U?

На чертеже указано, что модель 58U имеет сиденье BO. На той же странице указано, что на модели 59U установлено сиденье BP.

Почему на странице также написано, что BP является стандартным, а BO — альтернативным?

Это утверждение написано на уровне объединенной серии 58U/59U. Поскольку на чертеже модели 58U конкретно обозначен как BO, место следует подтвердить во время выбора, а не делать выводы только на основе семейной записи.

Могут ли все варианты материалов работать при температуре 250°C?

Перед выбором подтвердите среду и температуру, поскольку комбинации кода материала могут иметь разные пределы совместимости.

Что мне следует отправить для получения расценки на коррозионно-активные услуги?

Отправьте жидкость, концентрацию, температуру, давление, скорость, размер вала, информацию о существующем седле и любые известные коды материалов.

Может ли Qixing настроить 58U?

Qixing может поддерживать индивидуальный подбор и сопоставление с использованием размеров, образцов, данных среды и условий эксплуатации. Нестандартные требования должны подтверждаться в каждом конкретном случае.

Таблица размеров 58U

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение 58U, обращенное к Цисину.
