Механическое уплотнение химического насоса 58B

Механическое уплотнение химического насоса 58B на первый взгляд очень похоже на 58U, и оба предназначены для работы в агрессивных средах. однако в спецификациях продукта для семейства 58B/59B указан более высокий предел давления: 2,5 МПа по сравнению с 1,2 МПа для семейства 58U/59U. Это не делает 58B «лучше» в целом, но делает давление значимым вопросом выбора, когда покупатель выбирает между двумя схожими семействами моделей.

Поэтому для промышленного покупателя практический вопрос заключается не просто в том, «Нужно ли мне химически стойкое уплотнение?» Это «Какой химикат, при какой температуре и давлении и какие установочные размеры требуются для оборудования?»

58B в одном представлении

58B против 58U: самая полезная разница — давление

Семейство 58B/59B имеет более высокое номинальное давление, чем семейство 58U/59U. Для выбора используйте указанные эксплуатационные пределы вместе с фактической химической средой и условиями оборудования.

Запрос предложений 58B должен начинаться со среды, а не с кода модели.

«Сильные коррозионные жидкости» — полезная категория, но это не таблица химической совместимости. Прежде чем Qixing подтвердит конфигурацию 58B, покупатель должен указать фактическую жидкость, ее концентрацию, если она известна, а также нормальную и максимальную температуру. Эти детали имеют значение, поскольку коррозионная активность может меняться в зависимости от концентрации и температуры, а в технических спецификациях указаны только коды материалов, а не полная таблица совместимости.

Выбор места

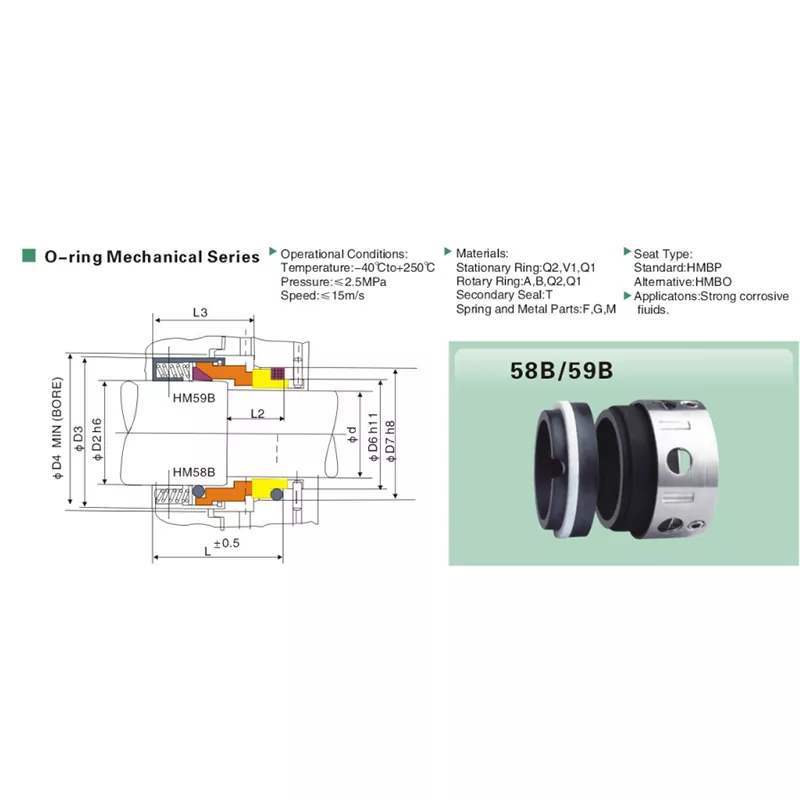

На объединенной странице 58B/59B указано BP как стандартное стационарное сиденье и BO как альтернатива. В отличие от страницы 58U/59U, на чертеже 58B/59B нет четкого текстового обозначения одного кода сиденья для каждой модели. По этой причине на этой странице информация BP/BO хранится на уровне семьи и не утверждается, что каждый 58B должен использовать одно конкретное место.

Для работ по замене существующее стационарное сиденье следует по возможности сфотографировать и измерить. Это более надежная основа для сопоставления, чем принудительное распределение мест, о котором прямо не говорится в самих технических спецификациях.

Дополнительные измерения в таблице 58B/59B имеют значение

По сравнению с таблицей 58U/59U страница 58B/59B включает D2 и L2 в дополнение к D3, D4, L, L3, d6 и D7. Эти дополнительные размеры полезны во время работ по замене, поскольку два уплотнения с одинаковым диаметром вала могут различаться в окружающей среде установки.

• Начните с диаметра вала d.
• Проверьте D2, D3 и D4 вокруг радиальной зоны установки.
• Проверьте L, L2 и L3 на наличие осевого пространства.
• Подтвердите d6 и D7 на стороне вала/седла.
• Отправьте четкие фотографии, если маркировка старой модели неполная.

Варианты кода материала

На странице технических характеристик продукта выбор материалов указан в виде кодов, а не полных названий. Вместо того, чтобы превращать эти коды в угаданные материалы, на этой странице они сохраняются в том виде, в каком они напечатаны:

• Стационарное кольцо: Q2/V1/Q1
• Поворотное кольцо: A/B/Q2/Q1
• Вторичное уплотнение: Т
• Пружина и металлические детали: F/G/M

Если покупатель уже знает старый код материала, этот код можно включить в запрос предложения. Если нет, то лучше всего отправить химическую среду и условия эксплуатации, чтобы можно было пересмотреть выбор материала.

Почему стоит выбрать Цисин

Строка размера может подтвердить существование размера 58B. Он не может сказать покупателю, подходят ли данный размер, сочетание материалов и расположение седла для конкретного коррозионного процесса. Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей и может вместе просмотреть эти детали перед предложением.

Для проектов OEM или замены отправной точкой может быть чертеж, старая печать, габаритные размеры, ссылка на модель или эксплуатационные данные. Цель состоит в том, чтобы соответствовать фактической нагрузке, а не полагаться только на номер модели.

Часто задаваемые вопросы

Какие размеры доступны для механического уплотнения химического насоса 58B?

Общая таблица 58B/59B охватывает валы диаметром от 14 до 100 мм.

Какое давление указано для семейства 58B/59B?

Максимальное давление 2,5 МПа.

Как это соотносится с семейством 58U?

На прилагаемой странице 58U/59U указано давление до 1,2 МПа, а на странице 58B/59B — до 2,5 МПа.

Какая температура и скорость указаны?

Диапазон рабочих температур составляет от -40°C до +250°C, а максимальная скорость скольжения составляет 15 м/с.

Какие СМИ указаны?

В строке применения указано «Сильнокоррозионные жидкости». Он не предоставляет подробный химический список.

Какое стационарное сиденье используется в 58B?

На объединенной странице 58B/59B BP указан как стандарт, а BO как альтернатива на уровне серии, но в тексте не указано четкое присвоение одного кода места 58B. Подтвердите наличие существующего места для работ по замене.

Почему D2 и L2 включены в таблицу?

Они являются частью таблицы размеров и предоставляют дополнительную радиальную и осевую информацию, которая может помочь в подборе замены.

Могу ли я заказать только по размеру вала?

Размер вала является первой проверкой, но при выборе коррозионной среды также необходимо подтвердить требования к среде, температуре, давлению, размерам и материалам.

Может ли Цисин настроить 58B?

Qixing может обеспечить индивидуальный подбор на основе чертежей, образцов, размеров и условий эксплуатации. Нестандартные требования должны подтверждаться в каждом конкретном случае.

58B Таблица размеров

Размеры указаны в миллиметрах. В названиях моделей, приведенных ниже, используется обозначение 58B, обращенное к Цисин.
