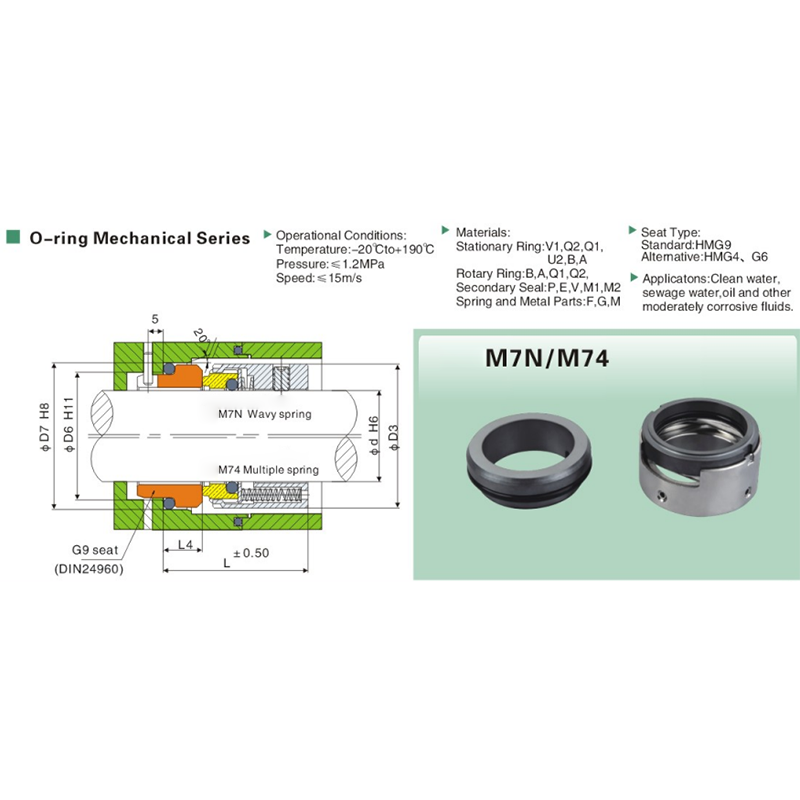

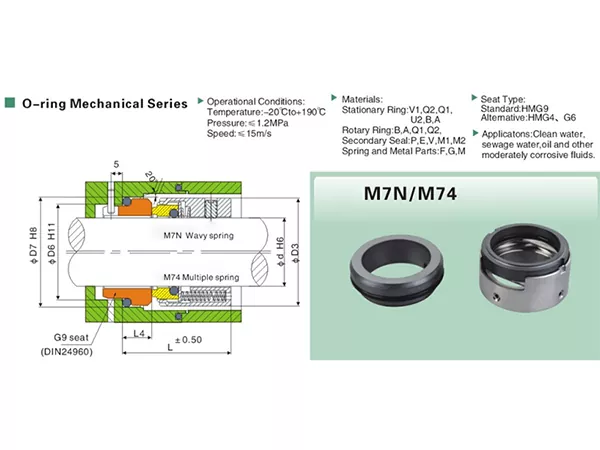

Многопружинное механическое уплотнение M7N

В многопружинном механическом уплотнении M7N используется вторичное уплотнительное кольцо с уплотнительным кольцом и подпружиненная вращающаяся конструкция уплотнения. Широкий диапазон метрических размеров делает его практичным для новых насосов, проектов планового технического обслуживания и замены, где важно соответствие размеров.

Система размеров M7N охватывает валы диаметром от 14 до 100 мм. При замене диаметр вала следует проверять вместе с диаметрами D3, D2, D1, d1, L1, L2, L3, L5 и размером резьбового крепления M. Сопоставление этих размеров перед изготовлением помогает избежать проблем при установке, вызванных использованием только названия модели.

Ключевые особенности

• Механическое уплотнение с уплотнительным кольцом для промышленных насосов.
• Доступный диапазон диаметров вала: 14-100 мм.
• Диапазон рабочих температур: от -20°C до +190°C.
• Максимальное рабочее давление: 1,2 МПа.
• Максимальная скорость скольжения: 15 м/с.
• Стандартное стационарное сиденье: G9.
• Альтернативные стационарные сиденья: G6 и G4.
• Несколько вариантов кодов материалов для поверхностей уплотнений, вторичных уплотнений, пружин и металлических деталей.
• Подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.
• Подробные метрические размеры поддерживают OEM и соответствие замены.

Технические характеристики

Выбор материала

M7N поддерживает несколько комбинаций кодов материалов для различных условий эксплуатации. Окончательную комбинацию следует выбирать в соответствии с фактической средой, температурой, давлением и скоростью, а не только по номеру модели.

• Стационарное кольцо: V1/Q1/Q2/U2/B/A
• Поворотное кольцо: B/A/Q1/Q2
• Вторичное уплотнение: P/E/V/M1/M2
• Пружина и металлические детали: F/G/M

Выбор места

G9 является стандартным стационарным сиденьем для M7N, а G6 и G4 доступны в качестве альтернативных вариантов сиденья. В проектах замены существующие размеры стационарного сиденья следует проверить перед изменением типа сиденья, поскольку конфигурация сиденья влияет на посадку при установке.

Руководство по применению

Многопружинное механическое уплотнение M7N подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей. Для сточных вод, масла или агрессивных сред в запрос следует включить фактический состав и температуру жидкости, чтобы можно было проверить материалы лицевого и вторичного уплотнений.

Если приложение работает близко к верхним предельным значениям давления, температуры или скорости, Qixing рекомендует перед началом производства подтвердить все условия эксплуатации.

Как выбрать правильный размер M7N

• Подтвердите диаметр вала d.
• Проверьте D3, D2 и D1 на наличие доступного радиального места для установки.
• Проверьте d1 на предмет крепления и расположения седла.
• Сравните L1, L2, L3 и L5 с существующей пломбой или чертежом оборудования.
• Подтвердите размер резьбового крепления М.
• Укажите реальную рабочую среду.
• Обеспечивают рабочую температуру, давление и скорость.
• Для заказа на замену отправьте четкие фотографии, старый образец или чертеж с размерами.

Замена соответствия

Для замены M7N должен соответствовать размеру, а также названию модели. Диаметр вала определяет базовый размер, но радиальные размеры, осевые длины и детали крепления также должны соответствовать существующей установке.

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для проектов M7N наш завод может проверить размер, конфигурацию седла, требования к материалам и заменяемые размеры на основе эксплуатационных данных, образцов и чертежей.

Если маркировка исходной модели неполная, указание размера вала и установочных размеров шпонки дает Qixing более четкую основу для подбора продукта до предложения и производства.

Часто задаваемые вопросы

Какой диапазон размеров доступен для многопружинного механического уплотнения M7N?

M7N доступен для валов диаметром от 14 до 100 мм.

Каков диапазон рабочих температур?

Диапазон рабочих температур от -20°C до +190°C.

Какое максимальное рабочее давление?

Максимальное рабочее давление составляет 1,2 МПа.

Какова максимальная скорость скольжения?

Максимальная скорость скольжения составляет 15 м/с.

Какое стационарное сиденье входит в стандартную комплектацию M7N?

G9 является стандартным сиденьем, G6 и G4 доступны в качестве альтернативы.

С какими жидкостями можно использовать M7N?

Типичные среды включают чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие размеры следует проверить для замены?

Проверьте d, D3, D2, D1, d1, L1, L2, L3, L5 и крепежную резьбу M на соответствие существующей установке.

Могу ли я заказать только по диаметру вала?

Диаметр вала определяет базовый размер, но остальные радиальные и осевые размеры также должны быть подтверждены.

Может ли Qixing соответствовать существующему образцу M7N?

Да. Qixing может просмотреть образцы, фотографии или чертежи вместе с условиями эксплуатации.

Какую информацию я должен предоставить для предложения?

Укажите размер вала, основные размеры, рабочую среду, температуру, давление, скорость, требования к седлу, а также любой доступный образец или чертеж.

Таблица размеров M7N

Размеры указаны в миллиметрах. Перед началом производства подтвердите критические размеры относительно существующей установки.
