Многопружинное механическое уплотнение M74D

В технических характеристиках продукта в качестве рабочей среды указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости. Стандартное стационарное сиденье — G92, а G9, G4 и G6 указаны в качестве альтернативных вариантов сиденья.

Ключевые особенности

• Многопружинное механическое уплотнение M74D с вторичным уплотнительным кольцом.

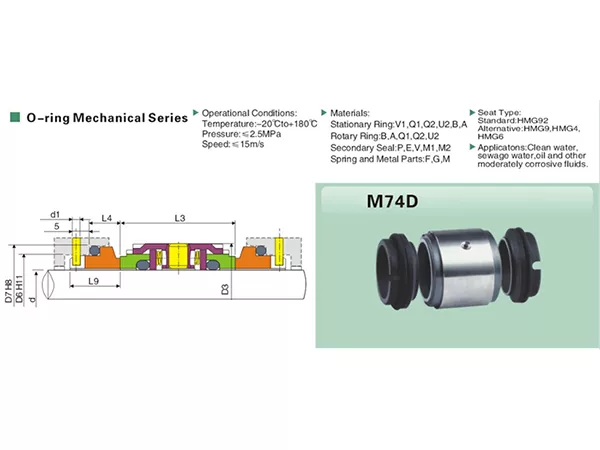

• Расположение двойного механического уплотнения, как показано на чертеже технических характеристик изделия.
• Доступный диапазон размеров вала: 18-100 мм.
• Диапазон рабочих температур: от -20°C до +180°C.
• Максимальное заявленное рабочее давление: 2,5 МПа.
• Максимальная указанная скорость скольжения: 15 м/с.
• Тип стандартного сиденья: G92; альтернативные типы сидений: G9, G4 и G6.
• Для неподвижных колец, вращающихся колец, вторичных уплотнений, пружин и металлических деталей перечислены несколько вариантов кодов материалов.
• Включено в список для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.

Технические характеристики

Приложения

Многопружинное механическое уплотнение M74D можно рассматривать для перемещения оборудования:

• Чистая вода
• Сточные воды
• Масло
• Другие умеренно агрессивные жидкости

Для жидкостей, не входящих в эти перечисленные категории, перед выбором убедитесь в совместимости лицевой поверхности и эластомера.

Выбор материала

Варианты материалов идентифицируются кодами выбора. Доступные коды включают:

• Стационарное кольцо: V1/Q1/Q2/U2/B/A
• Поворотное кольцо: B/A/Q1/Q2/U2
• Вторичное уплотнение: P/E/V/M1/M2
• Пружина и металлические детали: F/G/M

Как правильно выбрать уплотнение M74D

Для более быстрого подтверждения модели и предложения предоставьте в запросе следующую информацию:

• Требуемый диаметр вала (d).
• Рабочая среда/жидкость.
• Рабочая температура.
• Рабочее давление.
• Скорость вращения или скольжения.
• Требуемая комбинация кодов материалов, если она уже указана.
• Требуемый тип сиденья (G92, G9, G4 или G6), если известен.
• Существующая модель уплотнения, размеры или четкие фотографии для запросов на замену.

Рекомендации по проектированию и выбору M74D

Изделие входит в серию механических уплотнений с уплотнительными кольцами M74D и имеет двойное механическое уплотнение. При выборе необходимо сверить обозначение модели с диаметром вала, установочными размерами, расположением седла, комбинацией кода материала и реальными условиями эксплуатации.

Таблица размеров M74D охватывает диаметры валов от 18 мм до 100 мм. Некоторые установочные размеры изменяются по мере увеличения размера вала, поэтому заказ на замену не должен основываться только на названии M74D. Подтвердите диаметр вала и сравните указанные размеры D6, D7, D3, d1, L3, L4 и L9 с размерами существующей установки.

В технических характеристиках продукта указан рабочий диапазон от -20°C до +180°C, давление до 2,5 МПа и скорость скольжения до 15 м/с. Практический предел выбранной конфигурации также может зависеть от фактического сочетания материалов, свойств жидкости и условий оборудования. Поэтому приложения, близкие к указанным пределам, следует рассматривать с учетом полных рабочих данных.

G92 указан как стандартное сиденье, а G9, G4 и G6 указаны как альтернативные. На странице технических характеристик продукта не представлено подробное сравнение характеристик этих вариантов сидений, поэтому правильный выбор следует подтверждать на основании существующих требований к установке и размерам, а не делать вывод только на основании кода сиденья.

Замена и сопоставление закупок

При покупке замены обозначение M74D является полезной отправной точкой, но важно подтверждение размеров. Чтобы избежать расхождений при составлении предложения, укажите существующее обозначение уплотнения, размер вала, доступные установочные размеры, рабочую среду, температуру, давление, скорость, требования к седлу и любые известные коды материалов.

Если оригинальная маркировка уплотнения изношена или нечеткая, в качестве вспомогательной информации можно использовать четкие фотографии всего уплотнения, неподвижного седла и размеров. Это помогает определить, соответствует ли запрошенный размер существующей сборке, не заявляя при этом об универсальной взаимозаменяемости.

Примечания по выбору приложения

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости. Эти категории могут по-прежнему представлять очень разные условия эксплуатации. Для сточных вод, содержащих взвешенные частицы, масла с присадками или агрессивные среды неопределенного состава, перед подтверждением комбинации кода материала и кода укажите фактические сведения о среде.

Для носителей, не входящих в описание технических характеристик продукта, Qixing должна проверить необходимые условия, прежде чем представлять конфигурацию. Для сред, выходящих за пределы этого диапазона, компания Qixing проверяет условия эксплуатации и совместимость материалов, прежде чем подтверждать конфигурацию.

Почему стоит выбрать Qixing в качестве производителя M74D

Являясь производителем и заводом-изготовителем многопружинного механического уплотнения M74D, компания Qixing может обеспечить подбор продукции и индивидуальный подбор на основе размера вашего вала, установочных размеров, рабочей среды и эксплуатационных данных. Для запросов на замену наша фабрика может просмотреть информацию о размерах и фотографии вместе со ссылкой на модель, чтобы предложение основывалось на фактических параметрах выбора. Это помогает покупателям напрямую общаться с производителем, избегая при этом неподтвержденных заявлений о взаимозаменяемости.

Часто задаваемые вопросы

Какие размеры доступны для многопружинного механического уплотнения M74D?

В технических характеристиках изделия указаны размеры M74D с диаметром вала от 18 до 100 мм.

Каковы эксплуатационные ограничения M74D?

Указанный рабочий диапазон составляет от -20°C до +180°C, давление до 2,5 МПа и скорость скольжения до 15 м/с.

С какими жидкостями можно использовать M74D?

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие типы сидений доступны?

G92 указан как стандартное сиденье. G9, G4 и G6 указаны как альтернативные места.

Является ли M74D двойным механическим уплотнением?

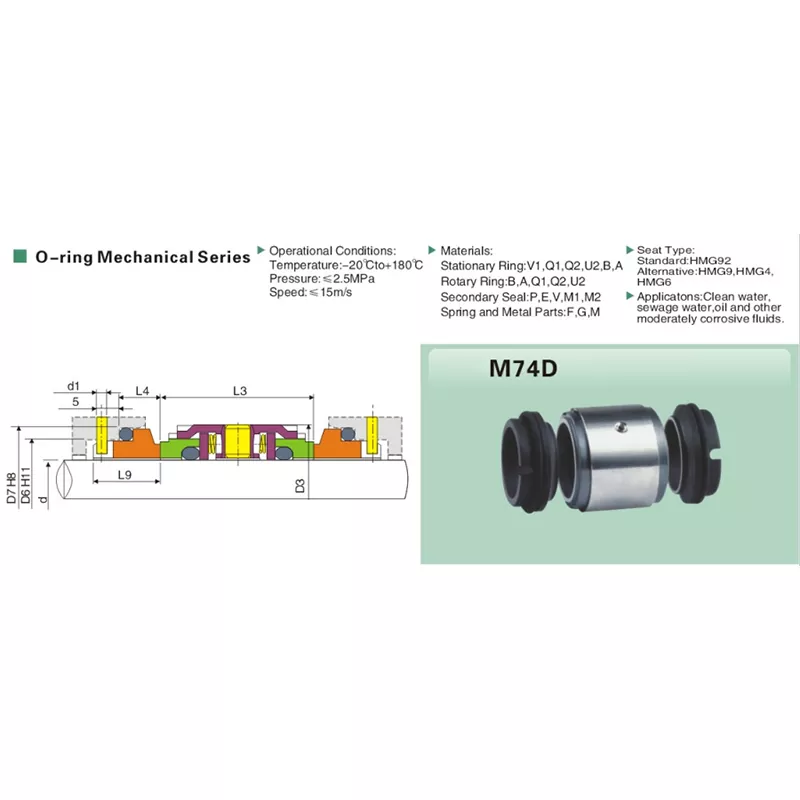

На чертеже технических характеристик изделия M74D показан как устройство с двойным механическим уплотнением из серии механических уплотнительных колец.

Как выбрать правильный размер M74D?

Начните с диаметра вала, затем подтвердите указанные размеры D6, D7, D3, d1, L3, L4 и L9 вместе с условиями эксплуатации.

Можно ли использовать M74D для сильнокоррозионных жидкостей?

в спецификациях продукта указаны только другие умеренно агрессивные жидкости. Для более сильных коррозийных условий перед выбором требуется совместимость материалов и полное подтверждение рабочих условий.

Какую информацию я должен отправить для получения предложения M74D?

Отправьте диаметр вала, рабочую среду, температуру, давление, скорость, требования к седлу и любые известные коды материалов. Для замены укажите существующую модель, размеры и фотографии.

В чем разница между сиденьями G92, G9, G4 и G6?

В спецификациях продукта G92 указан как стандартный, а G9, G4 и G6 — как альтернативные, но подробное сравнение производительности не приводится. Поэтому выбор должен основываться на требованиях к установке и размерам.

Достаточно ли одного номера модели, чтобы заказать замену уплотнения M74D?

Не всегда. Более надежное соответствие должно включать в себя помимо обозначения модели размер вала, установочные размеры, расположение седла и условия эксплуатации.

Таблица размеров M74D

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение M74D, обращенное к Цисин.
