Многопружинное механическое уплотнение M74

Многопружинное механическое уплотнение Qixing M74 подходит практически для любой полости европейского насоса. Это многопружинное механическое уплотнение рассчитано на +190C и 1,2 МПа при размерах вала от 14 до 100 мм и предназначено для случаев, когда гибкость седла и полости и работа при высоких температурах имеют большее значение, чем максимальное давление. Покупайте напрямую с завода Qixing в Китае.

Отправить запрос

Описание продукта

Краткий обзор

Типы сидений	стандарт G9 (DIN 24960); Альтернативы G4 и G6
Температура	от -20°C до +190°C (эластомер FKM)
Давление	≤ 1,2 МПа
Скорость вала	≤ 15 м/с
Размеры вала	От 14 мм до 100 мм (30 размеров)
Строительство	Несколько винтовых пружин, односторонние, двунаправленные
Время выполнения	Запас 3-7 дней; 15-25 дней на заказ OEM

Три типа седел, один диапазон уплотнений

Седло определяет, попадет ли уплотнение в данную полость насоса. M74 поставляется с тремя стандартными седлами, поэтому один размер на складе охватывает большинство геометрий центробежных насосов, представленных на рынке, поэтому дистрибьюторы MRO могут заменить несколько устаревших моделей уплотнений одним M74:

G9 (ДИН 24960) -стандартное сиденье и наиболее распространенный европейский профиль; около 70% заказов M74 поставляются с ним.
G4 -профиль с более глубокой полостью для старых европейских корпусов насосов.
G6 -Полость в стиле API для современных корпусов насосов.

Технические характеристики

Параметр	Ценить	Параметр	Ценить
Диаметр вала	от 14 мм до 100 мм	Стационарное лицо	Карбид кремния/TC/керамика
Температура	от -20°С до +190°С	Поворотное лицо	Углерод/SiC/TC
Давление	≤ 1,2 МПа	Эластомер	НБР/ЭПДМ/ФКМ
Скорость вала	≤ 15 м/с	Пружина и металл	СС304/СС316

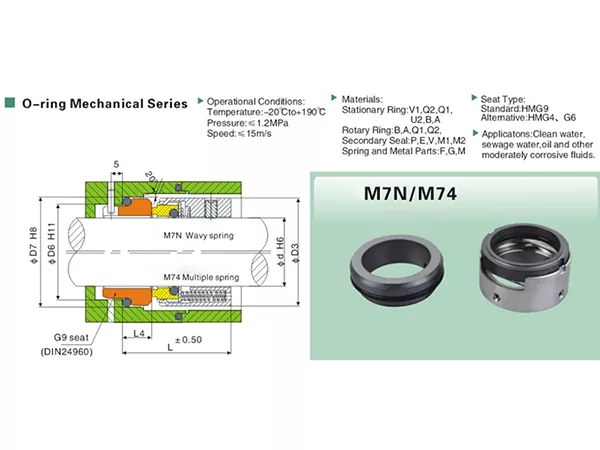

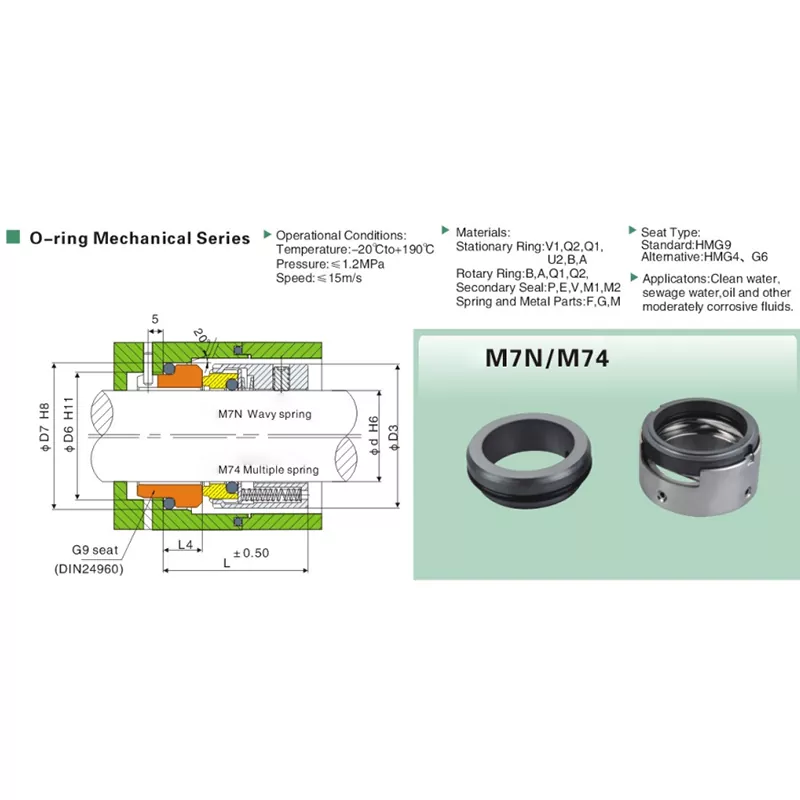

Таблица размеров

Все размеры в миллиметрах. Перед заказом подтвердите диаметр вала в полости уплотнения.

Модель	d	Д3	Д6	Д7	L	Л4
М74-14	14	25.0	21	25.0	35.0	10.0
М74-16	16	27.0	23	27.0	35.0	10.0
М74-18	18	33.0	27	33.0	37.5	11.5
М74-20	20	35.0	29	35.0	37.5	11.5
М74-22	22	37.0	31	37.0	37.5	11.5
М74-24	24	39.0	33	39.0	40.0	11.5
М74-25	25	40.0	34	40.0	40.0	11.5
М74-28	28	43.0	37	43.0	42.5	11.5
М74-30	30	45.0	39	45.0	42.5	11.5
М74-32	32	48.0	42	48.0	42.5	11.5
М74-33	33	48.0	42	48.0	42.5	11.5
М74-35	35	50.0	44	50.0	45.0	11.5
М74-38	38	55.0	49	56.0	45.0	14.0
М74-40	40	57.0	51	58.0	45.0	14.0
М74-43	43	60.0	54	61.0	45.0	14.0
М74-45	45	62.0	56	63.0	45.0	14.0
М74-48	48	65.0	59	66.0	45.0	14.0
М74-50	50	67.0	62	70.0	47.5	15.0
М74-53	53	70.0	65	73.0	47.5	15.0
М74-55	55	72.0	67	75.0	47.5	15.0
М74-58	58	79.0	70	78.0	52.5	15.0
М74-60	60	81.0	72	80.0	52.5	15.0
М74-63	63	84.0	75	83.0	52.5	15.0
М74-65	65	86.0	77	85.0	52.5	15.0
М74-68	68	89.0	81	90.0	52.5	18.0
М74-70	70	91.0	83	92.0	60.0	18.0
М74-75	75	99.0	88	97.0	60.0	18.0
М74-80	80	104.0	95	105.0	60.0	18.2
М74-85	85	109.0	100	110.0	65.0	18.2
М74-90	90	114.0	105	115.0	65.0	18.2
М74-95	95	119.0	110	120.0	65.0	17.2
М74-100	100	124.0	115	125.0	65.0	17.2

Как указать свой M74

Четыре варианта выбора определяют заказ многопружинного механического уплотнения M74; подтвердите каждое предложение, а Qixing сделает все остальное:

Размер вала -От 14 до 100 мм, измерено в полости уплотнения (не на паспортной табличке насоса).
Тип сиденья -стандарт G9, G4 или G6; нет штрафа за время выполнения ни для одного из трех.
Лицевая пара -Керамика/углерод (чистая вода), SiC/углерод (сточные воды), SiC/SiC (горячее масло), TC/углерод (мягкие химикаты), TC/TC (тяжелые условия эксплуатации).
Эластомер -NBR (вода), EPDM (горячая вода, CIP, слабые химикаты), FKM (полный диапазон +190°C и агрессивные среды).

Приложения

Химическая обработка – умеренно коррозионные перекачивающие и дозирующие насосы (эластомер FKM)
Фармацевтическая и биотехнологическая промышленность: перекачивающие насосы, соответствующие требованиям Фармакопеи США
Продукты питания, напитки и молочные продукты: петли CIP и транспортировка продуктов (эластомер EPDM)
Помещения для систем отопления, вентиляции и кондиционирования воздуха – циркуляция охлажденной воды, горячей воды и конденсатора.
Промышленная вода и сточные воды - работа напорной, перекачивающей и подъемной станции
Производство OEM-насосов - оптовая поставка многопружинных механических уплотнений для платформ частных марок

Производство

Торцы притерты до плоскостности ≤ 0,0009 мм и проверены оптически. Многопружинная закрывающая нагрузка, проверенная партиями по эталонному манометру; Твердость уплотнительного кольца проверена при входном контроле. Неисправные детали списываются, а не перерабатываются. Сертификат соответствия, сертификаты материалов и отчеты о размерах доступны по запросу без дополнительной оплаты для счетов OEM.

Цитата

Отправьте размер вала, тип седла, торцевую пару и материал, чтобы получить предложение в тот же день. Размеры запасов доставляются в течение 3-7 дней; OEM индивидуальные заказы 15-25 дней. Купите многопружинное механическое уплотнение M74 напрямую на заводе Qixing в Китае по OEM и оптовым ценам.
