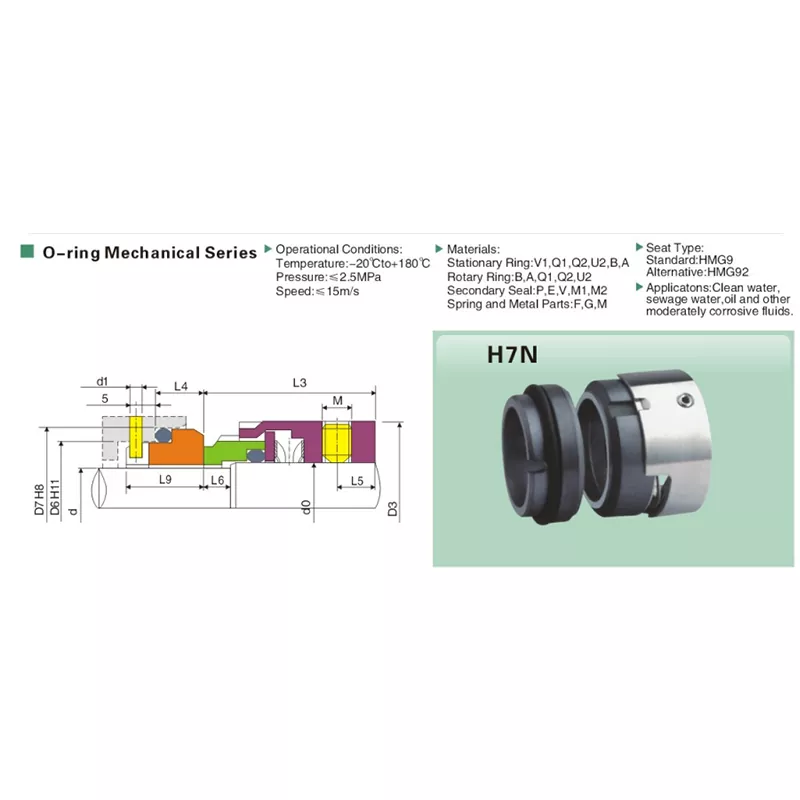

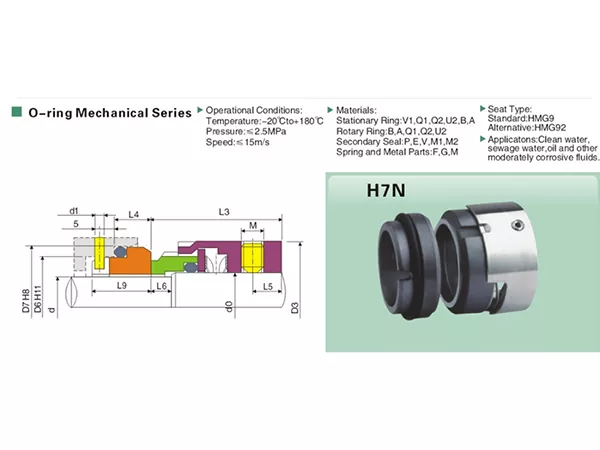

Многопружинное механическое уплотнение H7N

Многопружинное механическое уплотнение Qixing H7N представляет собой механическое уплотнение с уплотнительным кольцом, предназначенное для широкого спектра применений, связанных с перекачкой жидкостей. Он доступен для размеров вала от 14 мм до 100 мм и поддерживает рабочие температуры от -20°C до +180°C, давление до 2,5 МПа и скорость скольжения до 15 м/с. Уплотнение может быть выполнено с использованием нескольких комбинаций торцевых поверхностей, вторичного уплотнения, пружины и металлических частей в соответствии с требованиями применения.

Типичные среды, перечисленные для H7N, включают чистую воду, сточные воды, масло и другие умеренно агрессивные жидкости. Стандартный тип сиденья — G9, в качестве альтернативы доступен G92.

Ключевые особенности

• Многопружинное механическое уплотнение H7N с вторичным уплотнительным кольцом.
• Доступный диапазон размеров вала: 14-100 мм.
• Диапазон рабочих температур: от -20°C до +180°C.
• Максимальное рабочее давление: 2,5 МПа.
• Максимальная скорость скольжения: 15 м/с.
• Тип стандартного сиденья: G9; альтернативный тип сиденья: G92.
• Варианты кодов материалов доступны для неподвижных колец, вращающихся колец, вторичных уплотнений, пружин и металлических деталей.
• Подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей, указанных в технических характеристиках продукта.

Технические характеристики

Приложения

Многопружинное механическое уплотнение H7N можно рассматривать для перемещения оборудования:

• Чистая вода
• Сточные воды
• Масло
• Другие умеренно агрессивные жидкости

Для жидкостей, не входящих в эти перечисленные категории, перед выбором убедитесь в совместимости лицевой поверхности и эластомера.

Выбор материала

Варианты материалов идентифицируются кодами выбора. Доступные коды включают:

• Стационарное кольцо: V1/Q1/Q2/U2/B/A
• Поворотное кольцо: B/A/Q1/Q2/U2
• Вторичное уплотнение: P/E/V/M1/M2
• Пружина и металлические детали: F/G/M

Как правильно выбрать уплотнение H7N

Для более быстрого подтверждения модели и предложения предоставьте в запросе следующую информацию:

• Требуемый диаметр вала (d).
• Рабочая среда/жидкость.
• Рабочая температура.
• Рабочее давление.
• Скорость вращения или скольжения.
• Требуемая комбинация кодов материалов, если она уже указана.
• Требуемый тип сиденья (G9 или G92), если известен.

Рекомендации по проектированию и выбору H7N

Изделие классифицируется как H7N как часть серии механических уплотнений с уплотнительными кольцами и идентифицируется как конструкция с несколькими пружинами. При выборе продукта наиболее важным шагом является соответствие размера уплотнения, рабочих пределов, расположения седла и комбинации кода материала реальному оборудованию и условиям жидкости, а не полагаться только на название модели.

Серия H7N охватывает валы диаметром от 14 мм до 100 мм. Поскольку таблица размеров меняется в зависимости от размера вала, покупатели, заменяющие существующее уплотнение, должны перед заказом сравнить диаметр вала и указанные установочные размеры. Это особенно важно, когда H7N приобретается в качестве замены существующего механического уплотнения.

В технических характеристиках продукта указан диапазон температур от -20°C до +180°C, максимальное давление 2,5 МПа и максимальная скорость скольжения 15 м/с. Эти значения описывают указанный рабочий диапазон, но окончательный предел использования может также зависеть от выбранных материалов поверхности и эластомеров, обрабатываемой среды и фактических условий оборудования. Если приложение приближается к указанным пределам, предоставьте полные рабочие данные для подтверждения.

Для стационарного сиденья G9 указан как стандартная опция, а G92 – как альтернатива. Если сменное уплотнение устанавливается на существующую установку, тип седла и соответствующие размеры следует подтвердить вместе с узлом вращающегося уплотнения.

Замена и сопоставление закупок

Для запросов на замену и приобретение обозначение модели H7N является полезной отправной точкой, но оно должно быть подкреплено информацией о размерах и эксплуатации. Предоставление следующих сведений может сократить количество возвратов и перебоев во время подтверждения модели:

• Существующая модель уплотнения или эталон, если таковой имеется.
• Диаметр вала и установочные размеры шпонки.
• Информация о насосе или оборудовании, если таковая имеется.
• Рабочая среда и наличие твердых или коррозионно-активных компонентов.
• Нормальная и максимальная рабочая температура и давление.
• Скорость вращения или требуемая скорость скольжения.
• Предпочтительный тип седла и сочетание кода материала, если оно уже указано.

Если оригинальное уплотнение изношено или маркировка модели нечеткая, соответствие размеров становится особенно важным. Четкая фотография старого уплотнения вместе с размером вала и условиями эксплуатации также может использоваться в качестве вспомогательной информации для подбора продукта.

Примечания по выбору приложения

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости для этой серии. Эти категории охватывают различные химические и рабочие условия, поэтому одного названия жидкости недостаточно для определения окончательной комбинации материалов. Для сточных вод или жидкостей, содержащих взвешенные частицы, а также для масел или агрессивных сред с необычными добавками, перед подтверждением материалов уплотнения предоставьте фактические данные о среде.

Для применений, выходящих за рамки категорий сред, указанных в спецификациях продукта, компания Qixing должна сначала проверить запрошенные условия эксплуатации и совместимость материалов, прежде чем представлять конфигурацию. Это позволяет избежать предъявления неподтвержденного заявления об универсальном использовании H7N.

Почему стоит выбрать Qixing в качестве производителя H7N

Являясь производителем и заводом-изготовителем многопружинных механических уплотнений H7N, компания Qixing может обеспечить подбор продукции и индивидуальный выбор на основе размера вашего вала, установочных размеров, рабочей среды и эксплуатационных данных. Для запросов на замену наша фабрика может просмотреть информацию о размерах и фотографии вместе со ссылкой на модель перед предложением. Этот рабочий процесс на основе производителя помогает покупателям подтвердить запрошенную конфигурацию, сохраняя при этом выбор на основе предоставленных технических данных.

Часто задаваемые вопросы

Какие размеры доступны для многопружинного механического уплотнения H7N?

В технических характеристиках изделия указаны размеры H7N с диаметром вала от 14 до 100 мм.

Каковы эксплуатационные ограничения H7N?

Указанный рабочий диапазон составляет от -20°С до +180°С, давление до 2,5 МПа, скорость скольжения до 15 м/с.

С какими жидкостями можно использовать H7N?

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие типы сидений доступны?

Указанное стандартное сиденье — G9, альтернативное сиденье — G92.

Как выбрать правильный размер H7N?

Начните с диаметра вала, затем сверьте требования к размерам и условиям эксплуатации с таблицей размеров.

Могу ли я использовать H7N для сильнокоррозионных жидкостей?

в спецификациях продукта указаны только умеренно агрессивные жидкости. Для более агрессивных сред перед выбором следует подтвердить совместимость материалов и полные условия эксплуатации.

Какую информацию я должен отправить для получения предложения H7N?

Отправьте требуемый диаметр вала, рабочую среду, рабочую температуру, давление, скорость и любые известные требования к седлу или коду материала. Если запрос касается замены, укажите номер существующей модели и доступные размеры.

В чем разница между вариантами G9 и G92?

В спецификациях продукта G9 указано как стандартное седло, а G92 — как альтернативное седло. Он не обеспечивает подробного сравнения характеристик, поэтому правильный выбор должен быть подтвержден требованиями к установке и размерам.

Можно ли изменить комбинацию материалов H7N для разных сред?

В спецификациях продукта указаны несколько кодов материалов для неподвижного кольца, вращающегося кольца, вторичного уплотнения, пружины и металлических деталей. Окончательную комбинацию следует выбирать в соответствии с обрабатываемой средой и условиями эксплуатации.

Достаточно ли одного номера модели, чтобы заказать замену уплотнения H7N?

Не всегда. Для более надежного подбора замены помимо обозначения модели подтвердите диаметр вала, размерные данные, расположение седла и условия эксплуатации.

Покупателям, которые ищут производителя, фабрику или поставщика многопружинного механического уплотнения H7N, перед покупкой необходимо выполнить подбор размера и условий эксплуатации. Qixing может помочь в индивидуальном выборе, проверив диаметр вала, среду, давление, температуру, скорость, тип седла и доступные коды материалов перед заводским предложением и подтверждением производства.

Таблица размеров H7N

Dimensions are shown in millimeters. Model names below use the Qixing-facing H7N designation.
