H74D Многопружинное механическое уплотнение

В характеристиках изделия указаны рабочие температуры от -20°С до +180°С, давление до 2,5 МПа и скорость скольжения до 15 м/с. В качестве рабочей среды указаны чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости. G92 — стандартное стационарное сиденье; в качестве альтернативы указаны G9, G4 и G6.

Ключевые особенности

• Многопружинное механическое уплотнение H74D с вторичным уплотнительным кольцом.

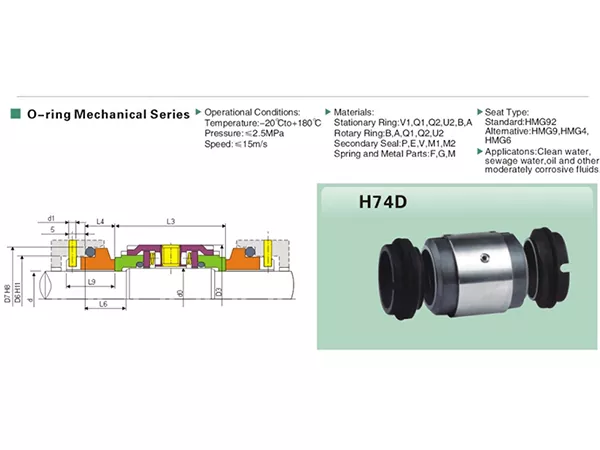

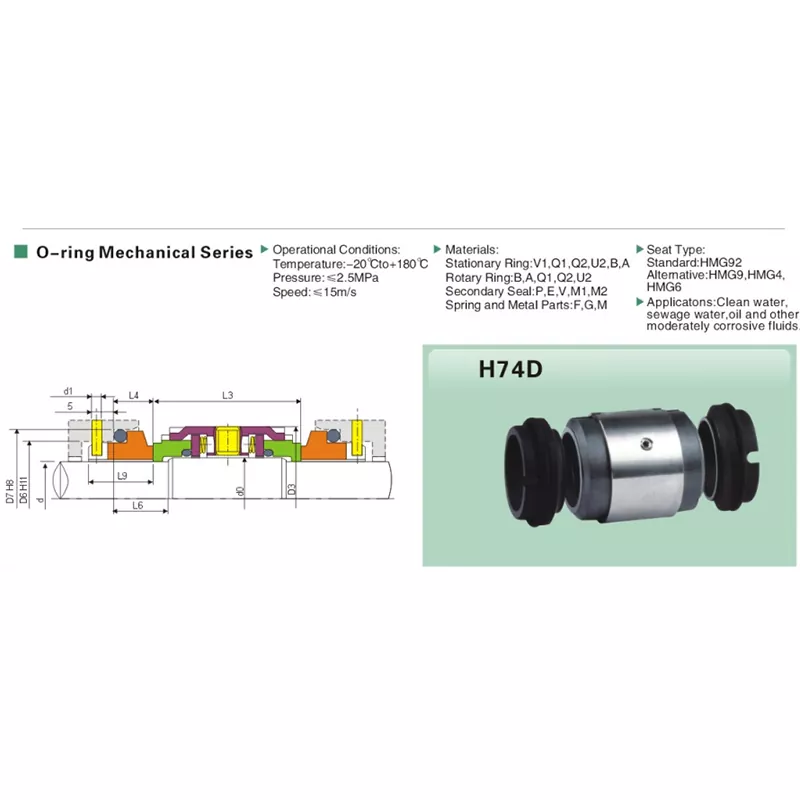

• Расположение двойного механического уплотнения показано на чертеже технических характеристик изделия.
• Доступный диапазон размеров вала: 14-100 мм.
• Диапазон рабочих температур: от -20°C до +180°C.
• Максимальное заявленное рабочее давление: 2,5 МПа.
• Максимальная указанная скорость скольжения: 15 м/с.
• Тип стандартного сиденья: G92; альтернативные типы сидений: G9, G4 и G6.
• Для неподвижных колец, вращающихся колец, вторичных уплотнений, пружин и металлических деталей перечислены несколько вариантов кодов материалов.
• Включено в список для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей.
• Заводская настройка и подбор продукта могут обсуждаться в зависимости от размера вала, среды и условий эксплуатации.

Технические характеристики

Приложения

Многопружинное механическое уплотнение H74D можно рассматривать для перемещения оборудования:

• Чистая вода
• Сточные воды
• Масло
• Другие умеренно агрессивные жидкости

Для сред, не входящих в эти перечисленные категории, перед выбором следует подтвердить совместимость материалов и условия эксплуатации.

Выбор материала

В спецификациях продукта указаны варианты материалов в виде кодов. Чтобы избежать присвоения неподдерживаемых названий материалов, на этой странице эти коды сохраняются в точности так, как указано:

• Стационарное кольцо: V1/Q1/Q2/U2/B/A
• Поворотное кольцо: B/A/Q1/Q2/U2
• Вторичное уплотнение: P/E/V/M1/M2
• Пружина и металлические детали: F/G/M

H74D Особенности проектирования и выбора

H74D относится к серии механических уплотнений с уплотнительными кольцами, указанными в технических характеристиках продукта, и показан с двойным механическим уплотнением. При выборе модели необходимо проверить диаметр вала, установочные размеры, расположение седла, комбинацию кода материала и фактические условия эксплуатации.

Размерный ряд H74D начинается с 14 мм и расширяется до 100 мм. Такие размеры, как d0, D3, D6, D7, d1, L6, L3, L4 и L9, различаются в зависимости от размера. Поэтому заказ на замену не должен основываться только на обозначении H74D; размер вала и установочные размеры также следует сверить с существующим уплотнением или чертежом оборудования.

В технических характеристиках изделия указана температура от -20°С до +180°С, давление до 2,5 МПа и скорость скольжения до 15 м/с. Фактическая пригодность также может зависеть от сочетания материалов, свойств среды, смазки и состояния оборудования. Приложения, близкие к указанным пределам, должны рассматриваться с учетом полных рабочих данных.

G92 указан как стандартное сиденье, а G9, G4 и G6 являются альтернативными. В технических характеристиках не приводится подробное сравнение характеристик этих вариантов сидений, поэтому выбор должен основываться на требуемой геометрии установки и подтвержденных деталях применения.

Замена и сопоставление закупок

Для приобретения замены укажите существующую модель уплотнения, диаметр вала, доступные установочные размеры, рабочую среду, температуру, давление, скорость, требования к седлу и любые известные коды материалов. Четкие фотографии полного уплотнения и неподвижного седла также помогут Qixing сравнить запрошенный размер с существующим узлом.

Qixing производит и поставляет механические уплотнения и поддерживает подбор по индивидуальному заказу, когда стандартная конфигурация не полностью соответствует требуемой установке. Подтверждение размеров важно перед производством или ценовым предложением, особенно если первоначальная идентификация уплотнения неполная.

Примечания по выбору приложения

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости. Эти среды могут представлять собой различные условия эксплуатации, поэтому следует указывать взвешенные твердые вещества, добавки, концентрацию, температуру и другие сведения о жидкости, если они могут повлиять на выбор материала.

Для носителей, не входящих в описание технических характеристик продукта, компания Qixing должна просмотреть все условия эксплуатации, прежде чем подтверждать конфигурацию. Это обеспечивает техническую обоснованность процесса выбора без необоснованных заявлений об универсальном использовании.

Как заказать/запросить цену

Для более быстрого подтверждения модели и получения заводского предложения отправьте:

• Требуемый диаметр вала (d).
• Рабочая среда/жидкость.
• Рабочая температура.
• Рабочее давление.
• Скорость вращения или скольжения.
• Требуемая комбинация кода материала, если известна.
• Требуемый тип сиденья (G92, G9, G4 или G6), если известен.
• Существующая модель уплотнения, размеры или четкие фотографии для запросов на замену.
• Требуемое количество и любые требования к настройке.

Почему стоит выбрать Qixing в качестве производителя H74D

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных заказчиков. По запросам H74D наш завод может проверить размер, размеры, среду и условия эксплуатации вала, чтобы обеспечить подбор продукта, выбор кода материала и индивидуальные требования.

Для проектов замены Qixing может сравнить ссылку на модель с размерными данными и фотографиями перед предложением. Такой подход напрямую с завода помогает покупателям четко сообщать технические требования, сохраняя при этом запрошенную конфигурацию привязанной к фактическим условиям эксплуатации и установки.

Часто задаваемые вопросы

Какие размеры доступны для многопружинного механического уплотнения H74D?

В характеристиках изделия указаны размеры вала H74D от 14 мм до 100 мм.

Каковы перечисленные эксплуатационные ограничения H74D?

В характеристиках изделия указана температура от -20°С до +180°С, давление до 2,5 МПа и скорость скольжения до 15 м/с.

С какими жидкостями можно использовать H74D?

В технических характеристиках указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Является ли H74D двойным механическим уплотнением?

На чертеже технических характеристик изделия показан H74D с двойным механическим уплотнением из серии механических уплотнительных колец.

Какие типы сидений доступны для H74D?

G92 является стандартным сиденьем, а G9, G4 и G6 доступны в качестве альтернативных вариантов сиденья.

Как выбрать правильный размер H74D?

Начните с диаметра вала, а затем подтвердите указанные размеры d0, D3, D6, D7, d1, L6, L3, L4 и L9 вместе с условиями эксплуатации.

Может ли компания Qixing настроить механическое уплотнение H74D по индивидуальному заказу?

Qixing является производителем и поставщиком фабрики. Индивидуальные требования могут быть рассмотрены в соответствии с требуемыми размерами, материалами, условиями эксплуатации и деталями заказа.

Какую информацию я должен отправить для получения предложения?

Отправьте размер вала, среду, температуру, давление, скорость, требования к седлу, требования к материалам, количество и, для замены, существующую модель, размеры и фотографии.

Можно ли использовать H74D для сильнокоррозионных жидкостей?

в спецификациях продукта указаны только другие умеренно агрессивные жидкости. Для более сильных коррозийных условий перед выбором требуется подробное подтверждение совместимости сред и материалов.

Достаточно ли одного номера модели H74D для заказа на замену?

Не всегда. Более надежное соответствие должно включать в себя помимо обозначения модели размер вала, установочные размеры, расположение седла и условия эксплуатации.

Таблица размеров H74D
