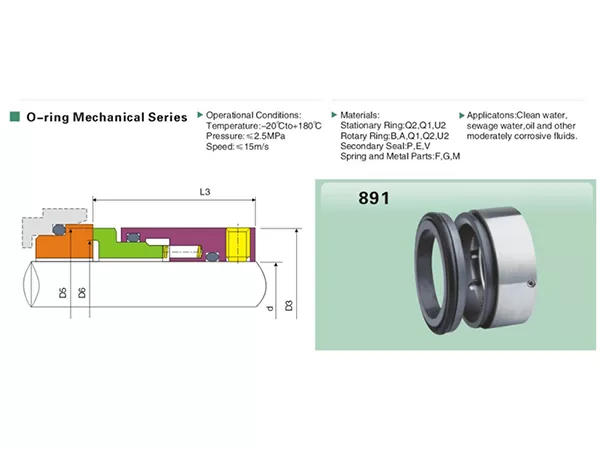

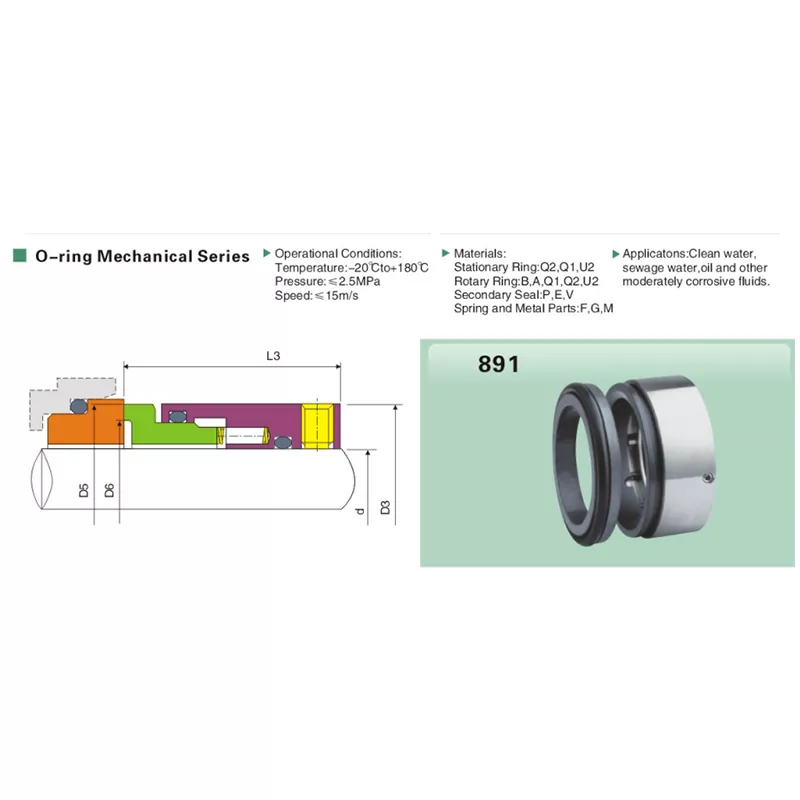

891 Многопружинное механическое уплотнение

В многопружинном механическом уплотнении вместо одной большой пружины используется несколько небольших винтовых пружин, расположенных вокруг головки уплотнения. Пружины нагружают вращающуюся поверхность равномерно по всему периметру, что позволяет конструкции работать при более высоком давлении и скорости, чем однопружинное уплотнение:

• Повышенное давление – до 2,5 МПа, против около 1,0 МПа у типовых однопружинных уплотнений.
• Равномерная торцевая нагрузка — отсутствие вращающейся верхней точки, поэтому лицевые поверхности изнашиваются равномерно
• Лучше на скорости и при перекосах — сбалансированная сила пружины работает более плавно на высоких оборотах.

Для химических, углеводородных и технологических насосов конструкция с несколькими пружинами является инженерной установкой по умолчанию. Модель 891 является наиболее продаваемым многопружинным механическим уплотнением завода Цисин.

Почему покупатели выбирают 891

Две причины, выходящие за пределы диапазона 2,5 МПа/15 м/с. Во-первых, метрические и британские системы в одном каталоге: лишь немногие китайские заводы по производству уплотнений имеют дюймовые размеры, поэтому многопружинное механическое уплотнение 891 идеально подходит для покупателей из Северной Америки, производителей судового оборудования и ремонтных мастерских в нефтегазовой отрасли, которым нужны валы с дробными дюймами. Во-вторых, полная гибкость материалов: любая комбинация поверхностей из керамики, карбона, карбида кремния или TC, эластомера NBR/EPDM/FKM и пружин SS304/SS316/ Hastelloy, указанная при заказе, без затрат на оснастку сверх минимального заказа.

Технические характеристики

Размеры - Метрические (мм)

Диаметр вала d — это отверстие полости уплотнения. Подтвердите перед заказом.

Размеры – имперские

Размеры валов в дюймах от 1000 до 4000 дюймов с шагом 1/8 дюйма, диаметры отверстий в миллиметрах. Британский диапазон уникален для Цисина при таких размерах и сроках поставки.

Приложения

• Химическая обработка – перенос кислот, щелочей и растворителей (поверхности FKM + TC/SiC)
• Нефтепереработка и нефтехимия - насосы для легких и тяжелых углеводородов
• Вода и сточные воды - повысительные и подъемные насосы высокого давления
• Целлюлоза и бумага - черный щелок, белая вода, вспомогательное оборудование котла-утилизатора
• Морское и судостроение - охлаждение морской водой, балласт, перевалка грузов (имперские размеры)
• Горнодобывающая промышленность – перекачка шлама с парой забоев TC/TC
• Производство OEM-насосов - оптовая поставка многопружинных механических уплотнений

Производство

Торцы притерты до плоскостности ≤ 0,0009 мм и проверены оптически. Многопружинные нагрузки проверены партиями по эталонному манометру. Весенняя металлургия соответствовала СМИ в порядке. На каждой пломбе указан отслеживаемый номер партии; Сертификат соответствия и сертификат на материал поставляются вместе с заказом без дополнительной оплаты для клиентов OEM и MRO.

Часто задаваемые вопросы

Чем 891 отличается от уплотнения с одной пружиной?

Уплотнение с одной пружиной нагружает поверхность в одной точке, которая вращается вместе с валом, что приводит к неравномерному износу и выходу из строя около 1,0 МПа. Модель 891 использует несколько пружин для равномерной нагрузки и примерно в 2,5 раза увеличивает допустимое давление. При давлениях выше 1,0 МПа или 13 м/с стандартным выбором является конструкция с несколькими пружинами.

Какое максимальное давление у 891?

2,5 МПа непрерывное, двунаправленное. Короткие скачки высокого давления допустимы, но их следует согласовать с Qixing в предложении, чтобы указать правильную пару торцов и класс пружины.

Вы поставляете валы 891 дюймовых размеров?

Да — от 1000 до 4000 дюймов с шагом 1/8 дюйма, а также метрические 25–100 мм. Имперские корабли производятся с тем же временем выполнения, что и метрические, без дополнительной оплаты за инструмент сверх минимального заказа.

Может ли модель 891 работать с агрессивными химикатами?

С поверхностями TC/SiC или TC/TC и эластомером FKM он работает со слабыми и умеренными кислотами, щелочами и растворителями. Для работы с сильными кислотами или высокотемпературными агрессивными средами вместо этого используйте химически стойкое механическое уплотнение Qixing 58B / 59B.

Цитата

Отправьте размер вала, пару торцевых материалов и материал, чтобы получить предложение в тот же день. Размеры запасов доставляются в течение 3-7 дней; OEM индивидуальные заказы 15-25 дней. Купите многопружинное механическое уплотнение 891 напрямую на заводе Цисин в Китае по OEM и оптовым ценам.
