103U Картриджное механическое уплотнение

Спецификации продукта придают механическому уплотнению картриджа 103U более четкую структурную идентичность, чем стандартное перечисление картриджных уплотнений: в нем описывается уплотнение внутреннего монтажа, с внутренним потоком, несбалансированное и приводимое в действие одной пружиной. Эта комбинация полезна для покупателей, поскольку она дает четыре конкретных контрольных точки при замене существующего уплотнения: направление установки, расположение потока, тип баланса и расположение пружины.

Вместо того, чтобы выбирать только по диаметру вала, группа технического обслуживания или закупок должна убедиться, что существующий узел имеет ту же базовую компоновку, а затем сравнить критические установочные размеры. Это особенно важно, когда старая пломба не имеет читаемой маркировки или когда на одном предприятии используется несколько визуально похожих картриджных сборок.

103U с первого взгляда

Лучший способ выбрать 103U: начать с риска отказа

СМИ: внимательно прочтите формулировку технических характеристик продукта.

Подходящие среды включают сточные воды, кислоту, морскую воду и другие нейтральные коррозионные жидкости, содержащие частицы. Для работы с кислотами, морской водой или жидкостями с твердыми частицами перед производством подтвердите фактическую концентрацию, характеристики частиц и выбранные материалы уплотнений.

Для точного выбора преобразуйте широкое описание среды в реальные эксплуатационные данные вместо того, чтобы рассматривать «кислоту» или «сточные воды» как одну фиксированную функцию.

103U против 104U: почему номера моделей не следует рассматривать как взаимозаменяемые

Модели 103U и 104U имеют схожие значения вала и диаметра, но общая установочная длина L различается для нескольких типоразмеров. Например, у 103У-16 L = 52 мм, а у 104У-16 L = 49 мм; У 103У-20 — L = 58 мм, а у 104У-20 — L = 54 мм.

Эта небольшая разница — именно та деталь, которая может превратить замену «того же размера» в проблему с подгонкой. Если покупатель выбирает между 103U и 104U, сравните полный чертеж и установочные размеры, а не полагайтесь на диаметр вала или визуальное сходство.

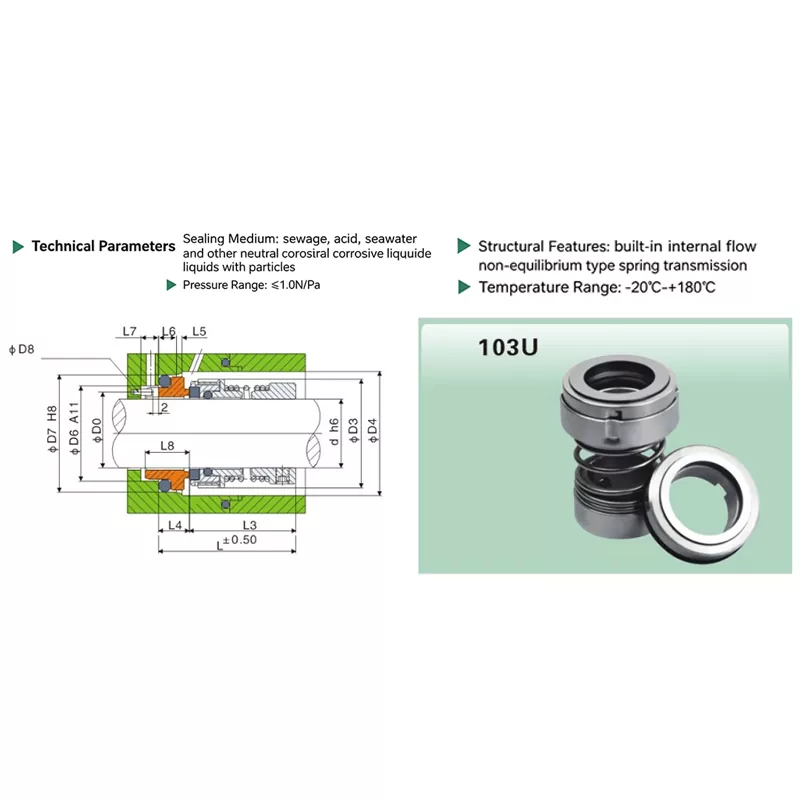

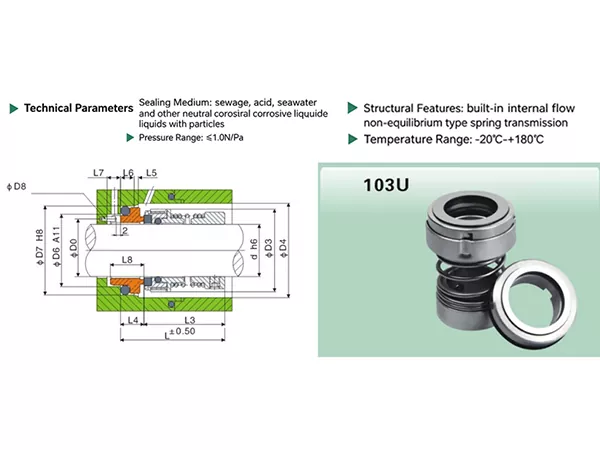

Для бригад технического обслуживания: пять измерений, которые необходимо выполнить перед снятием старого уплотнения

• Диаметр вала д.
• Первичные наружные диаметры D3 и D4.
• Установочные диаметры D6 и D7.
• Общая установленная длина L.
• Осевая базовая длина L3 плюс L4–L8, если это возможно.

Эти измерения не заменяют полный чертеж, но они создают гораздо более надежную отправную точку для заводского соответствия, чем просто название модели. Фотографии следует сделать перед разборкой, если впоследствии будет сложно восстановить схему установки.

Заводская настройка: на чем может работать Цисин

Qixing — производитель и фабрика, поэтому страница продукта должна направлять покупателя к полезной информации о продукции. Для стандартного размера отправьте модель 103U и диаметр вала. Для замены или работы OEM также отправьте чертеж, основные размеры, среду, температуру, давление и скорость. Если уплотнение уже снято, четкие фотографии сборки и неподвижного сиденья могут помочь в процессе сопоставления.

Индивидуальная настройка не обязательно означает совершенно новую конструкцию уплотнения. Во многих B2B-запросах настройка начинается с подтверждения правильного размера, рабочего состояния и конфигурации материалов для оборудования покупателя.

Когда спрашивать Цисин перед заказом

• Рабочая жидкость более агрессивна, чем следует из описания технических характеристик изделия.
• Жидкость содержит твердые вещества или гранулы, состояние частиц неизвестно.
• Рабочая температура близка к 180°C.
• Скорость близка к 3000 об/мин.
• Старая пломба похожа на 103У, но маркировка модели отсутствует.
• Размер вала соответствует, но один или несколько установочных размеров не совпадают.
• Вы заменяете 104У или другую ближайшую серию на 103У.

Часто задаваемые вопросы

Каков диапазон размеров картриджного механического уплотнения 103U?

В характеристиках изделия указан диаметр вала от 16 мм до 120 мм.

Какой тип конструкции имеет 103U?

103U представляет собой несбалансированное уплотнение внутреннего монтажа с внутренним потоком, приводимое в действие одной пружиной.

Какие рабочие пределы указаны?

В технических характеристиках изделия указана температура среды от -20°C до +180°C, давление среды до 1,0 МПа и скорость вращения до 3000 об/мин.

Какие носители указаны для 103U?

Подходящие среды включают сточные воды, кислоту, морскую воду и другие нейтральные коррозионные жидкости, содержащие частицы. Окончательную совместимость материалов следует проверить для конкретной жидкости.

Могу ли я заказать только по диаметру вала?

При повторном заказе с подтвержденным чертежом размер может определяться диаметром вала. При замене Qixing рекомендует также проверить установочные размеры.

Взаимозаменяемы ли 103U с 104U?

Не предполагайте прямую взаимозаменяемость. В прилагаемых таблицах показаны различные общие длины для нескольких моделей с одним и тем же размером вала.

Что мне отправлять, если я не знаю старую модель?

Пришлите диаметр вала, основные установочные размеры, фотографии уплотнения и неподвижного седла, а также условия эксплуатации.

Может ли компания Qixing разработать индивидуальное решение высотой 103U?

Qixing может проверить размер, габариты и эксплуатационные требования для соответствия заводскому оборудованию. Любые нестандартные требования к размерам или материалам должны подтверждаться в каждом конкретном случае.

Таблица размеров 103U

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение 103U, обращенное к Цисину.
