104U Картриджное механическое уплотнение

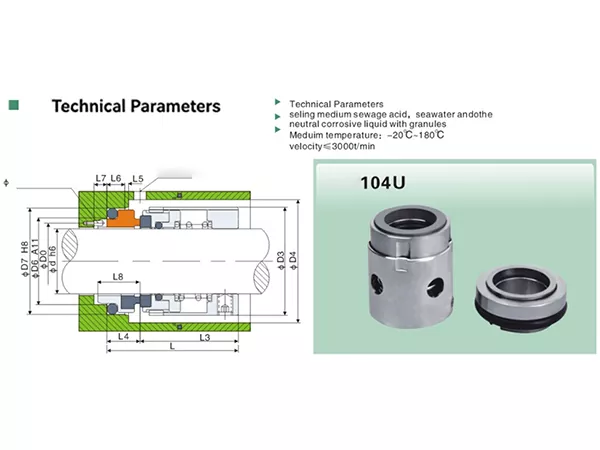

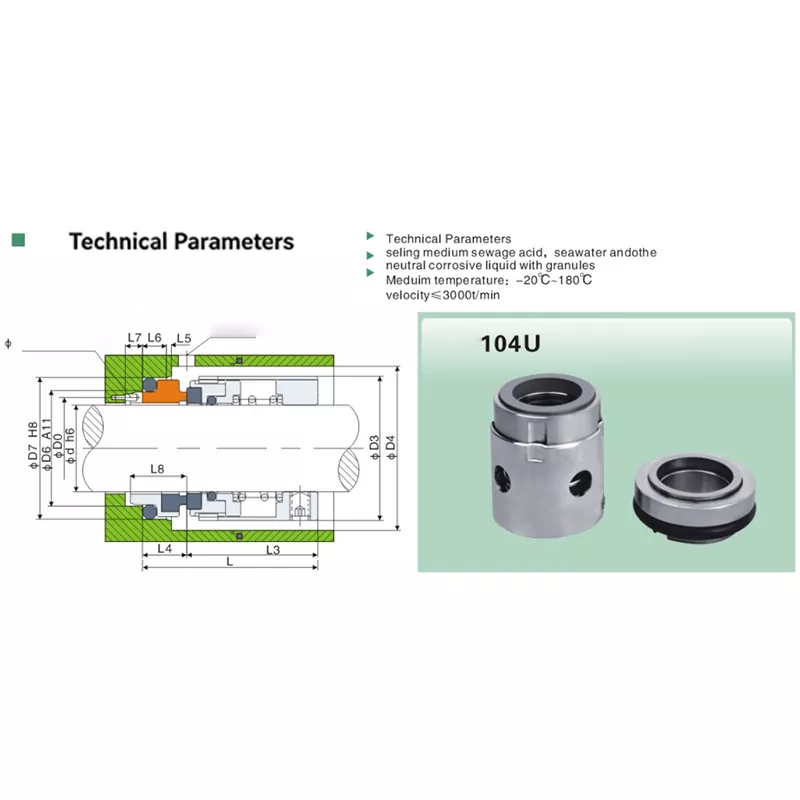

На техническом чертеже показан встроенный узел уплотнения с отдельным неподвижным седлом, отверстием для промывки/охлаждения и местом расположения стопорного штифта. При замене или выборе нового оборудования размер вала и установочные размеры следует сверить с фактической средой и условиями эксплуатации.

Ключевые особенности

• Конструкция картриджного механического уплотнения 104U для упрощения подбора сборки.
• Доступный диапазон диаметров вала: 16-120 мм.
• Заявленная рабочая температура: от -20°C до +180°C.
• Заявленное рабочее давление: 0-1,0 МПа.
• Заявленная скорость вращения: до 3000 об/мин.
• Технический чертеж включает порт для промывки/охлаждения.
• На техническом чертеже указано положение стопорного штифта, отмеченное в спецификациях продукта как предоставленное пользователем.
• Широкий размерный ряд для промышленной замены и подбора оборудования.
• Qixing может обеспечить индивидуальный выбор на основе размера вала, размеров, среды и рабочих данных.

Технические характеристики

Приложения

Спецификации продукта дают широкое среднее описание. В китайском тексте перечислены вода, морская вода, кислота, щелочь и бензол, а в примечании на английском языке также упоминаются сточные воды, морская вода и нейтральная коррозионная жидкость в гранулах. Поскольку две языковые строки не полностью совпадают, перед окончательным выбором материала необходимо подтвердить фактический состав жидкости.

• Вода и морская вода
• Сточные воды или жидкости, содержащие гранулы, если они совместимы с выбранной конфигурацией уплотнения.
• Обслуживание кислоты или щелочи после подтверждения совместимости материалов
• Другие промышленные жидкости в указанном диапазоне температур, давлений и скоростей.

Рекомендации по проектированию и выбору

Модель 104U следует выбирать не только по номеру модели. В размерную таблицу входят d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 и L8. При работе по замене сравните эти размеры с существующей установкой, прежде чем подтверждать размер.

На техническом чертеже показано соединение промывки/охлаждения. Если в оборудовании используется внешняя промывка или охлаждение, во время выбора подтвердите расположение портов и пространство вокруг установки. На чертеже также отмечено положение штифта, препятствующего вращению, и отмечено, что штифт поставляется самостоятельно.

В характеристиках изделия указана максимальная скорость 3000 об/мин, температура до 180°C и давление до 1,0 МПа. Фактическая пригодность может зависеть от жидкости, комбинации материалов, содержания твердых частиц и состояния оборудования, поэтому приложения, близкие к этим пределам, следует рассматривать с учетом полных эксплуатационных данных.

Замена и сопоставление закупок

Для замены картриджного механического уплотнения 104U отправьте Qixing номер существующей модели, диаметр вала и доступные установочные размеры. Фотографии картриджа в сборе, стационарного седла, промывочного соединения и установки оборудования также могут помочь в подборе модели.

Сходство моделей не гарантирует автоматически прямую взаимозаменяемость. Для более надежного соответствия необходимо сравнить критические размеры и условия эксплуатации, указанные на этой странице, перед производством или отправкой.

Как заказать / Информация о выборе

• Требуемый диаметр вала (d).
• Существующий размер 104U или старая модель уплотнения, если таковая имеется.
• Рабочая среда и наличие твердых веществ/гранул.
• Рабочая температура.
• Рабочее давление.
• Скорость вращения.
• Основные установочные размеры от существующего уплотнения или оборудования.
• Требования к соединениям для промывки/охлаждения.
• Фотографии или чертежи для замены, если исходная модель неизвестна.

Почему стоит выбрать Qixing в качестве производителя 104U

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, поставляет картриджные механические уплотнения 104U с точки зрения производителя и завода. Мы можем обеспечить подбор продукта по индивидуальному заказу, проверив размер вала, требования к размерам, среду и условия эксплуатации перед составлением предложения.

Для проектов OEM, замены и промышленного снабжения Qixing может использовать ссылки на модели, чертежи, размеры или информацию о существующих образцах, чтобы помочь определить необходимую конфигурацию 104U. Конкретные производственные мощности, требования к сертификации и поставке могут быть подтверждены отдельно в соответствии с проектом.

Часто задаваемые вопросы

Какие размеры доступны для картриджного механического уплотнения 104U?

В характеристиках изделия указаны размеры вала от 16 мм до 120 мм.

Каков диапазон рабочих температур?

В характеристиках продукта указан диапазон средних температур от -20°C до +180°C.

Какое давление выдерживает 104U?

Диапазон рабочего давления составляет от 0 до 1,0 МПа.

Какова максимальная скорость вращения?

В технических характеристиках продукта указана максимальная скорость 3000 об/мин.

Имеет ли 104U соединение для промывки или охлаждения?

На техническом чертеже показано отверстие для промывки/охлаждения. Требуемая схема подключения должна быть подтверждена при установке оборудования.

Какие носители указаны для 104U?

Применимые среды включают воду, морскую воду, кислоту, щелочь и бензол, а также сточные воды/морскую воду и нейтральные коррозионные жидкости, содержащие гранулы. Убедитесь, что материал соответствует фактической жидкости и условиям эксплуатации.

Может ли компания Qixing изготовить замену 104U на основе моей старой печати?

Qixing может просмотреть старую модель уплотнения, размеры, фотографии и эксплуатационные данные на предмет соответствия. Прежде чем рассматривать замену как взаимозаменяемую, рекомендуется подтвердить размеры.

Какие размеры предоставить для замены?

Начните с диаметра вала d и, где возможно, предусмотрите D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 и L8.

Входит ли в комплект уплотнения стопорный штифт?

На техническом чертеже стопорный штифт отмечен как приобретенный самостоятельно. Подтвердите окончательный объем поставки при заказе.

Может ли компания Qixing предоставить индивидуальные уплотнения 104U?

Qixing может поддерживать индивидуальный подбор и подбор на основе размеров, среды и эксплуатационных требований. Любая нестандартная конструкция должна быть подтверждена в каждом конкретном случае.

Таблица размеров 104U

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение 104U, обращенное к Цисину.
