502 Картриджное механическое уплотнение

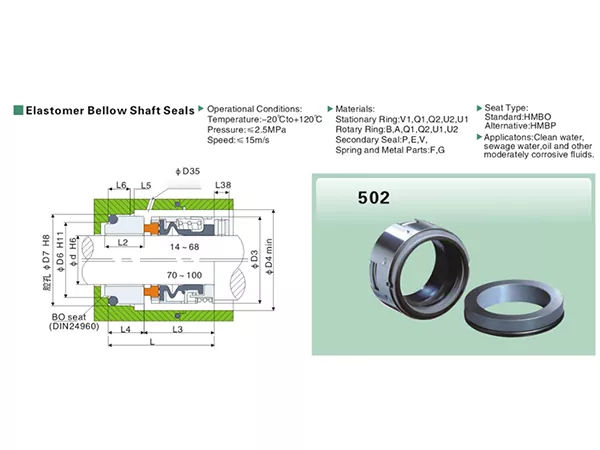

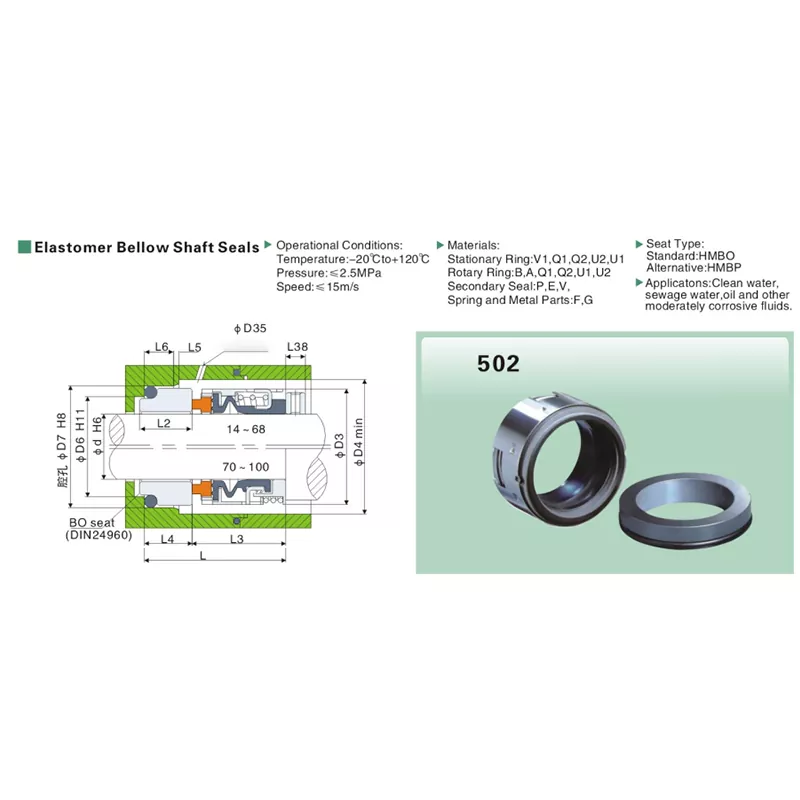

Серия 502 имеет широкий размерный ряд и несколько установочных размеров, которые изменяются в зависимости от модельного ряда. Это делает этот продукт продуктом, для которого «502 + диаметр вала» является хорошей отправной точкой, но не всегда достаточным для уверенного заказа на замену. На техническом чертеже размеры валов 14–68 мм и 70–100 мм разделены в зоне установки, поэтому важно соответствие существующей оболочки уплотнения.

Для Qixing это создает практичный рабочий процесс закупок: сначала определите размер 502, затем проверьте размеры неподвижного седла, вала и корпуса и, наконец, перед производством подтвердите жидкость, давление, температуру и скорость.

Что делает серию 502 уникальной

• Широкий охват вала от 14 мм до 100 мм.
• Рабочий диапазон: от -20°С до +120°С, давление до 2,5 МПа и скорость скольжения до 15 м/с.
• Стандартное стационарное сиденье, обозначенное как BO; В качестве альтернативы указан БП.
• На техническом чертеже седло BO обозначено обозначением DIN24960.
• На чертеже показано отверстие для промывки/охлаждения в корпусе.
• Модель 502 представлена ​​компанией Qixing как картриджное механическое уплотнение 502 и использует конструкцию уплотнения из эластомерного сильфона.
• Варианты кода материала предусмотрены для неподвижного кольца, вращающегося кольца, вторичного уплотнения, пружины и металлических деталей.

502 с первого взгляда

Место BO или место BP?

В технических характеристиках BO указано в качестве стандартного сиденья, а BP — в качестве альтернативы. На седле BO также указано обозначение DIN24960 на чертеже. Однако в спецификациях продукта не объясняется разница в производительности между BO и BP. При заказе на замену наиболее безопасным подходом будет идентифицировать седло, используемое в существующей установке, и подтвердить соответствующие размеры вместо того, чтобы рассматривать два кода как автоматически взаимозаменяемые.

Лучший способ подобрать замену 502

Выбор жидкости: внимательно прочитайте строку применения.

В характеристиках продукта указана чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости. Это полезно для первоначальной фильтрации, но не является универсальным заявлением о химической совместимости. Сточные воды могут содержать взвешенные вещества, масла могут содержать присадки, а агрессивные жидкости сильно различаются по концентрации и температуре.

По этой причине компания Qixing должна подтвердить фактическую среду перед выбором кодов материалов лицевого и вторичного уплотнений. Это особенно важно, когда применение более агрессивно, чем указано в спецификации продукта «умеренно коррозионно».

Варианты кода материала

В технических характеристиках варианты материалов указаны только в виде кодов. На этой странице продукта сохраняются эти коды без придумывания названий неподдерживаемых материалов:

• Стационарное кольцо: V1/Q1/Q2/U2/U1
• Поворотное кольцо: B/A/Q1/Q2/U1/U2
• Вторичное уплотнение: P/E/V
• Пружина и металлические детали: F/G

Что измерить перед снятием старой пломбы

Если модель 502 приобретается в качестве замены, группы технического обслуживания могут сэкономить время, записав несколько размеров, прежде чем старый узел будет выброшен. Сначала измерьте диаметр вала, затем запишите наружный диаметр седла и осевую установочную длину. Если возможно, обратите также внимание на расположение портов промывки/охлаждения, показанное на техническом чертеже.

• Диаметр вала d
• Диаметры седла и корпуса D3/D4/D6/D7
• Габаритная и рабочая длины L/L3/L4
• Второстепенные осевые размеры L5/L6/L2/L38
• Существующий стиль сидений и видимая маркировка модели.
• Четкие фотографии полной сборки и стационарного сиденья.

Почему стоит выбрать Qixing для модели 502

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для серии 502 мы можем просмотреть модель, размер вала, размеры, требования к седлу и условия эксплуатации перед составлением предложения, что более полезно, чем цитирование только по номеру модели.

Для проектов OEM и замены индивидуальный выбор может быть основан на чертежах, существующих образцах, измерениях размеров или эксплуатационных данных. Конкретные производственные мощности, требования к сертификации или поставке можно подтвердить отдельно для проекта, а не предполагать на странице продукта.

Часто задаваемые вопросы

Какие размеры валов доступны для серии 502?

В спецификациях продукта указано 502 типоразмера с диаметром вала от 14 до 100 мм.

Какие эксплуатационные пределы указаны для модели 502?

Рабочий диапазон от -20°С до +120°С, давление до 2,5 МПа и скорость скольжения до 15 м/с.

Какое стационарное сиденье является стандартным?

BO указано как стандартное место, а BP указано как альтернативное.

Ссылаются ли характеристики продукта на DIN24960?

Да. На техническом чертеже седло BO отмечено номером DIN24960.

Какие жидкости указаны для 502?

В перечень входят чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Модель 502 представляет собой картриджное уплотнение или сильфонное уплотнение из эластомера?

Компания Qixing представляет этот продукт как картриджное механическое уплотнение 502. Перед заказом его эластомерно-сильфонное уплотнение должно быть подобрано по размерам и условиям эксплуатации.

Могу ли я заказать только по диаметру вала?

Диаметр вала является первым критерием выбора, но при замене следует также проверить тип седла и установочные размеры.

Что мне следует отправить для расчета стоимости замены?

Отправьте существующую модель, размер вала, тип седла, установочные размеры, среду, давление, температуру, скорость и четкие фотографии, если таковые имеются.

Может ли Цисин настроить печать 502?

Qixing может поддерживать индивидуальное сопоставление на основе размеров, образцов и эксплуатационных данных. Любая нестандартная конфигурация должна быть подтверждена в каждом конкретном случае.

БО и БП автоматически взаимозаменяемы?

BO — стандартное место, BP — альтернатива. Прежде чем считать варианты сидений взаимозаменяемыми, подтвердите размеры и требования к установке.

502 Таблица размеров

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение 502, обращенное к Цисин.
