1 резиновое сильфонное механическое уплотнение

Семейство модели 1 доступно в размерах с дробными дюймами от 5/8 дюйма до 3 дюймов, с обозначениями размеров d, D3, D7, L3 и L4. Для проектов замены эти размеры более полезны, чем само название модели, поскольку правильный размер вала также должен соответствовать доступному радиальному и осевому пространству для установки.

Это делает Модель 1 особенно практичной для проектов по замене. Дистрибьюторы и группы технического обслуживания могут определить ближайший размер, сравнить D3/D7 и L3/L4 со старым уплотнением, а затем подтвердить рабочую среду и условия эксплуатации перед началом производства.

Технические характеристики

Детали проектирования и установки

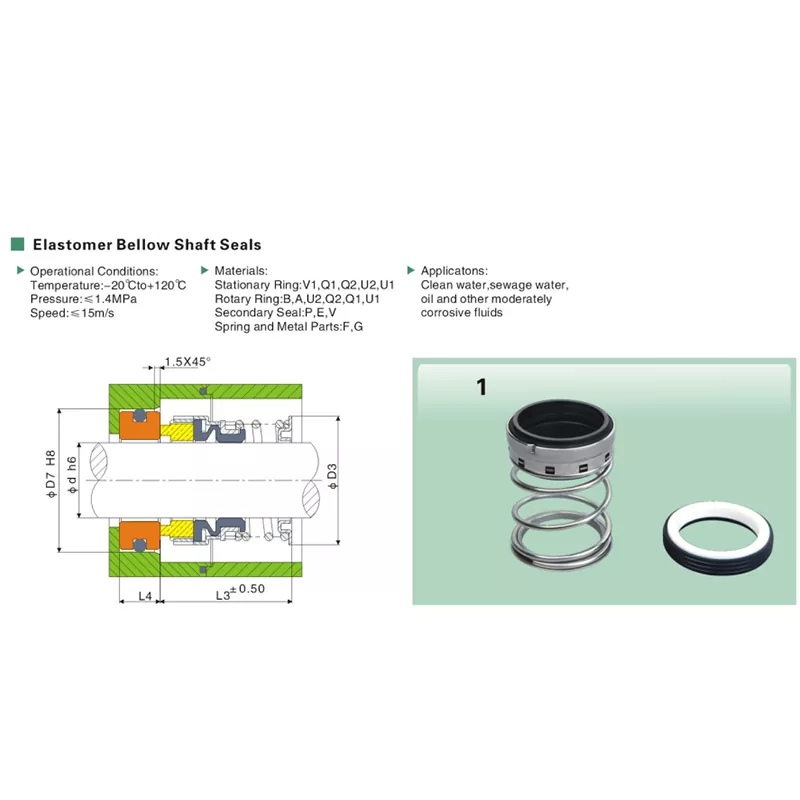

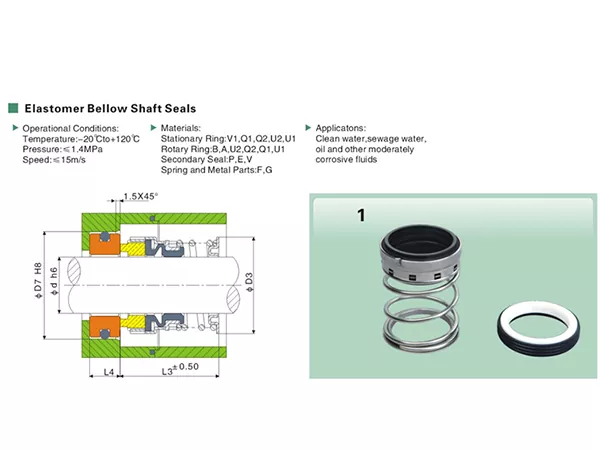

В модели 1 используется вращающийся узел эластомерного сильфона, винтовая пружина и неподвижное седло. Ключевые установочные размеры включают D3, D7, L3 и L4, а также опорную фаску 1,5 × 45°. Подтверждение этих размеров перед заказом помогает уменьшить количество несоответствий при замене и доработок при установке.

Коды материалов: используйте среду, чтобы сделать выбор

Варианты материалов идентифицируются кодами выбора. Используйте требуемый код, если он уже известен, или укажите рабочую среду и условия эксплуатации, чтобы компания Qixing могла рассмотреть подходящую комбинацию материалов.

• Стационарное кольцо: V1/Q1/Q2/U2/U1
• Поворотное кольцо: B/A/U2/Q2/Q1/U1
• Вторичное уплотнение: P/E/V
• Пружина и металлические детали: F/G

Для получения предложения покупатели, которые уже знают необходимый код, могут отправить его напрямую. Если код неизвестен, Qixing может проверить жидкость и условия эксплуатации, прежде чем будет подтверждено окончательное сочетание материалов.

Замечания по применению

Механическое уплотнение с 1 резиновым сильфоном подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей. Фактическую совместимость все равно следует проверять по содержанию твердых веществ, добавок, концентрации и температуры, поскольку эти условия могут значительно различаться в зависимости от применения.

Для применений, выходящих за пределы перечисленных сред или близких к указанным пределам температуры или давления, отправьте вместе с запросом предложения фактическую среду и условия эксплуатации, чтобы можно было проверить выбор материала перед производством.

Соответствие замены: меры, прежде чем старое уплотнение будет выброшено

• Запишите диаметр вала d и размер в дробных дюймах, если он известен.
• Измерьте D3 и D7, чтобы проверить зону радиальной установки.
• Измерьте L3 и L4, чтобы проверить осевое пространство для установки.
• Сфотографируйте весь вращающийся узел и неподвижное сиденье отдельно.
• Запишите рабочую среду, температуру, давление и скорость вала.
• Отправьте всю видимую маркировку модели или код материала вместе с измерениями.

Как компания Qixing обрабатывает запрос предложений для модели 1

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для серии Модель 1 наша фабрика может работать с указанием размеров, размерами, старыми образцами или чертежами и объединять эту информацию с фактическими условиями эксплуатации перед составлением предложения.

Это особенно полезно для проектов замены, где маркировка старой модели неполная. Qixing может использовать информацию о размерах и применении для поддержки индивидуального соответствия, не претендуя на универсальную взаимозаменяемость.

Часто задаваемые вопросы

Какие размеры указаны для 1 механического уплотнения с резиновым сильфоном?

Доступные размеры варьируются от 5/8 дюйма до 3 дюймов, что соответствует диаметру вала от 15,875 мм до 76,2 мм.

Каковы эксплуатационные пределы уплотнения модели 1?

Рабочий диапазон от -20°С до +120°С, давление до 1,4 МПа и скорость скольжения до 15 м/с.

Какие носители указаны для Модели 1?

Чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие размеры следует проверить для замены?

Ключевые сменные размеры включают d, D3, D7, L3 и L4. Перед заказом сравните эти значения с существующей установкой.

Могу ли я заказать, используя только диаметр вала?

Диаметр вала определяет диапазон размеров, но D3, D7, L3 и L4 также следует проверить на предмет замены.

Какие варианты материалов доступны?

Доступные варианты материалов указаны кодами для неподвижного кольца, вращающегося кольца, вторичного уплотнения, пружины и металлических деталей. Свяжитесь с Qixing, если вам нужна помощь в подтверждении подходящей комбинации.

Может ли компания Qixing изготовить замену по образцу?

Qixing может просмотреть образец, чертеж, фотографии и размеры вместе с условиями эксплуатации для индивидуального подбора.

Подходит ли это уплотнение для любых агрессивных химикатов?

При работе в коррозионно-активных средах предоставьте фактические химические и рабочие условия, чтобы можно было проверить сочетание материалов перед производством.

Что мне следует включить в запрос предложения?

Отправьте размер вала, размеры D3/D7/L3/L4, среду, температуру, давление, скорость, а также любые фотографии старых уплотнений или маркировку модели.

Поддерживает ли Qixing OEM-заказы?

Да. Qixing может рассмотреть требования OEM и замены на основе размеров, образцов, чертежей и эксплуатационных данных.

Таблица размеров модели 1

Размеры указаны в миллиметрах. В названиях моделей ниже используется обозначение модели 1, обращенное к Цисин.
