2100 Механическое уплотнение с резиновым сильфоном

Для промышленных технологических насосов, узлов перекачки химикатов среднего давления и нефтеперерабатывающих предприятий, где конструкция резинового сильфона с одной пружиной по-прежнему имеет коммерческий смысл, но насос работает в более жестких условиях, чем указано в каталоге, механическое уплотнение с резиновым сильфоном 2100 является вариантом модернизации. Покупайте напрямую с завода Цисин в Китае — предложение в тот же день, заводские цены, OEM и оптовые поставки по всему миру.

Место 2100 в семействе резиновых сильфонов

Выбор механического уплотнения становится очевидным, когда рабочая точка нанесена на карту зависимости давления от скорости. В таблице ниже показано семейство механических уплотнений с резиновыми сильфонами по зонам: для легких условий эксплуатации, общего назначения, промышленного стандарта, тяжелых промышленных условий и тяжелых условий эксплуатации. 2100 занимает индустриально-тяжелую зону:

Две заметки к прочтению. Во-первых, в реальных условиях эксплуатации зоны перекрываются: уплотнение промышленного стандарта может выдерживать давление 1,5 МПа при скорости 8 м/с, но для промышленного тяжелого модели 2100 оно более консервативно. Во-вторых, граница между промышленным и тяжелым режимом работы является также границей между конструкцией с резиновым сильфоном с одной пружиной и конструкцией с несколькими пружинами; выше 1,8 МПа или 15 м/с компания Qixing рекомендует перейти на семейство многопружинных пружин 891, а не выходить за пределы проектных ограничений конструкции резинового сильфона.

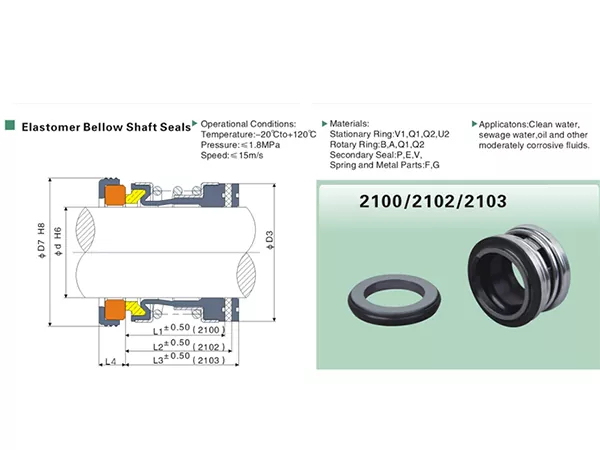

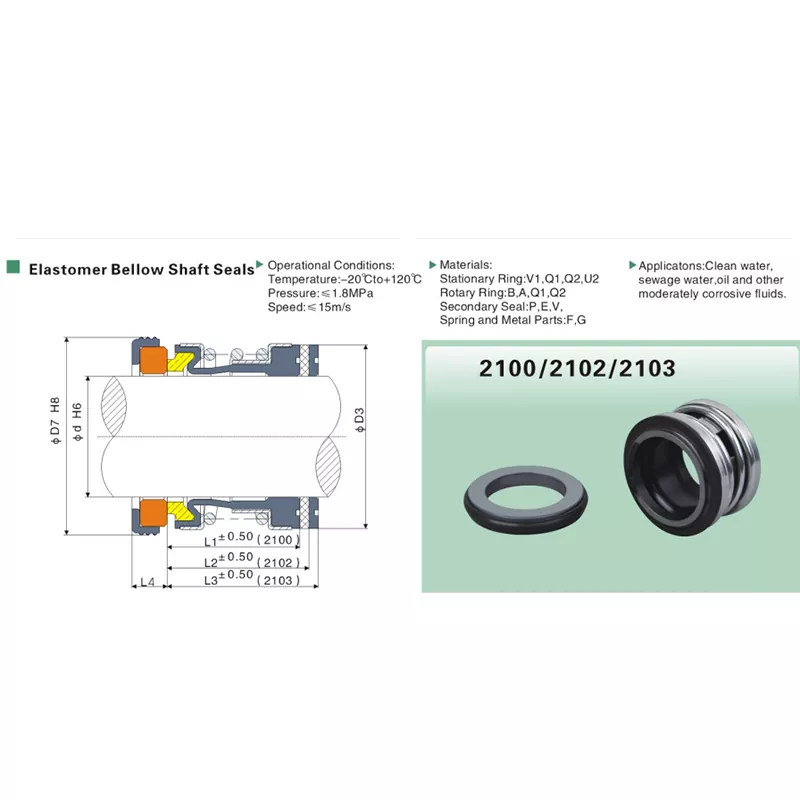

Технические характеристики механического уплотнения с резиновым сильфоном 2100

Таблица размеров

Все размеры в миллиметрах. Модель 2100 поставляется в метрических размерах от 10 до 100 мм в качестве стандартного каталога. Дробные размеры от 3/8 до 4 дюймов доступны по запросу. Обычное время выполнения заказа составляет от 15 до 25 дней для размеров, отсутствующих на складе.

Распространенные виды отказов адресов 2100

Четыре режима отказа объясняют почти все преждевременные отказы стандартных механических уплотнений с резиновыми сильфонами, когда они выходят за пределы расчетной фотоэлектрической оболочки. Модель 2100 спроектирована вокруг каждого:

Режим отказа: сильфонная экструзия под давлением.

Первопричина:Эластомерный сильфон, прижимаясь к втулке вала, вдавливается в рабочий зазор и рвется, вызывая немедленную утечку. Обычно применяется при давлениях выше 1,0 МПа со стандартными сильфонами из NBR или EPDM.

Как 2100 решает эту проблему:Профиль сильфона 2100 усилен в заплечике, подвергающемся высоким нагрузкам, а компаунд FKM предлагается в стандартной комплектации для давлений выше 1,2 МПа. Геометрия сильфона распределяет нагрузку давления, а не концентрирует ее на линии соединения.

Режим отказа: перегрев лица на высокой скорости.

Первопричина:Карбоновые и керамические поверхности генерируют тепло трения пропорционально фотоэлектрическому продукту. При скорости вала выше 13 м/с стандартные пары торцов превышают способность рассеивания тепла камеры уплотнения, и торцы мутнеют или трескаются.

Как 2100 решает эту проблему:2100 поставляется с парами лицевых поверхностей SiC/SiC или TC/SiC в стандартной комплектации, а не с керамикой/углеродом. Карбид кремния и карбид вольфрама рассеивают тепло примерно в 5–10 раз быстрее, чем керамика, сохраняя температурный допуск на поверхности раздела до 15 м/с.

Вид отказа: усталость пружины под воздействием циклического давления.

Первопричина:Винтовые пружины из нержавеющей стали в стандартных резиновых сильфонных уплотнениях рассчитаны на ~ 10 миллионов циклов при расчетном давлении. Насосы, работающие при давлении от 1,5 до 1,8 МПа с частыми циклами пуска и остановки, утомляют пружину раньше, чем изнашиваются поверхности.

Как 2100 решает эту проблему:В Qixing 2100 используются несколько пружин (а не одна винтовая пружина), размер которых соответствует верхнему диапазону фотоэлектрических модулей, что распределяет нагрузку и продлевает усталостный срок службы обычно до 30 миллионов циклов. Доступны варианты пружин из нержавеющей стали SS316 и Hastelloy для работы с хлоридами и химикатами.

Вид неисправности: проскальзывание приводного кольца на втулке вала.

Первопричина:сам резиновый сильфон приводит в движение вращающуюся поверхность посредством посадки с натягом на втулке. При высоком крутящем моменте (высокое давление × скорость вала) резина проскальзывает на втулке, торец теряет вращательный привод, и уплотнение открывается.

Как 2100 решает эту проблему:Приводное кольцо 2100 механически удерживается на втулке с помощью шпонки с принудительным зацеплением, а не только за счет трения резины. Проскальзывание исключается независимо от условий эксплуатации в пределах номинального фотоэлектрического диапазона.

Отрасли и приложения по серьезности обслуживания

Умеренно требовательный сервис

Промышленные повысительные и перекачивающие насосы в водоподготовке, легкой химической промышленности, производстве продуктов питания и напитков, в фармацевтических контурах CIP и в цехах систем отопления, вентиляции и кондиционирования воздуха, где стандартные резиновые сильфонные уплотнения придвинуты близко к потолку фотоэлектрических систем.

Требовательное обслуживание

Насосы для нефтеперерабатывающих заводов (охлаждающая вода, перекачка кислой воды), насосы для перекачки целлюлозы и бумаги, перекачка горнодобывающего шлама с TSS до 1%, насосы для охлаждения морской морской воды и химически стойкие промышленные перекачки в умеренных концентрациях.

OEM-сервис по производству насосов

Оптовая поставка механического уплотнения с резиновым сильфоном 2100 на насосные платформы OEM, где расчетная мощность насоса попадает в зону 2100 PV и покупатель хочет заключить контракт на поставку под частной торговой маркой или без торговой марки по годовой оптовой цене.

Как Qixing создает модель 2100 для верхнего фотоэлектрического диапазона

Три производственных решения отличают Qixing 2100 от обычного резинового сильфонного механического уплотнения тех же номинальных размеров. Во-первых, пружинная металлургия адаптируется к условиям эксплуатации по заказу: SS304 для работы в воде и мягких условиях, SS316 для воздействия хлоридов, Hastelloy C для химической работы. Пружинные нагрузки проверяются для каждой партии по эталонному шаблону на этапе проверки размеров.

Во-вторых, лицевой материал по умолчанию ориентирован на жесткие пары, а не на модернизацию. В то время как резиновые сильфонные уплотнения общего назначения поставляются из керамики/углерода, Qixing 2100 поставляется из SiC/SiC или TC/SiC, если только покупатель не укажет мягкое соединение — более жесткие значения по умолчанию позволяют провести уплотнение через верхнюю часть фотоэлектрической оболочки. Плоскостность торца притирается до ≤ 0,0009 мм и проверяется оптически перед сборкой.

В-третьих, каждый готовый 2100 перед упаковкой подвергается динамическим испытаниям под давлением, в 1,5 раза превышающим номинальное, с водой в течение двух минут, при этом результаты испытаний фиксируются рядом с серийным номером устройства. Сертификат соответствия, сертификаты материалов и отчеты о проверке размеров включены в поставку без дополнительной оплаты для OEM-заказов и квалификационных заказов.

Купите Qixing 2100 Direct

Отправьте Qixing рабочую точку насоса — давление, скорость вала, среду, диаметр вала, температуру — и команда инженеров по применению подтвердит, что механическое уплотнение с резиновым сильфоном 2100 соответствует фотоэлектрической зоне, прежде чем предлагать предложение. Товары на складе доставляются в течение 3–7 дней; OEM-конфигурации по индивидуальному заказу в течение 15–25 дней. Заводское предложение в тот же день, оптовые и OEM-цены, полная документация для отслеживания. Свяжитесь с Qixing, чтобы купить модель 2100 напрямую с завода в Китае.
