1A Механическое уплотнение с резиновым сильфоном

Механическое уплотнение с резиновым сильфоном 1А доступно в подробном диапазоне размеров в дюймах от 0,375 до 4000 дюймов и в метрическом диапазоне от 14 до 100 мм. Покупатели могут начать запрос предложения с дюймового или метрического размера вала, а затем подтвердить установочные размеры перед производством.

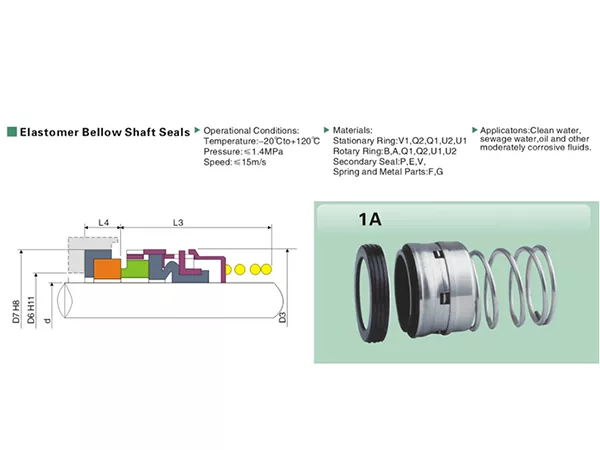

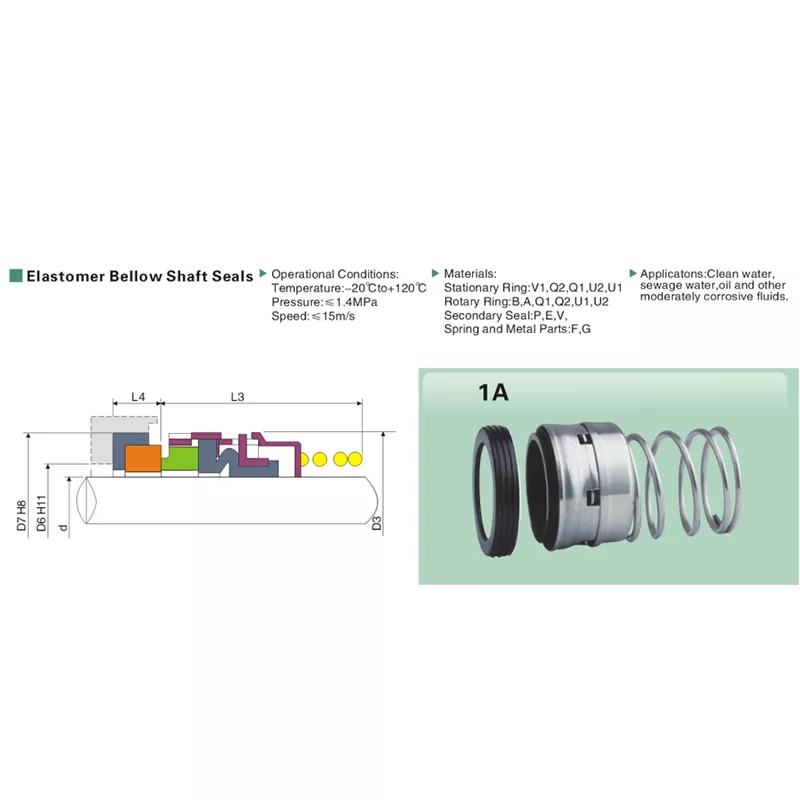

Вместо того, чтобы рассматривать 1A только как название модели, Qixing может использовать размер вала, размеры D3/D6/D7 и осевые размеры L3/L4 в соответствии с существующим уплотнением или чертежом оборудования.

Технические характеристики

Чем отличается набор данных 1A

В размерный набор 1А помимо D3 и D7 входят D6. Вместе с d, L3 и L4 эти размеры обеспечивают более подробную основу для проверки замены и подбора установки.

В отдельной справочной таблице метрических единиц указаны значения d, D3 и L3, что упрощает выбор модели 1A для покупателей, работающих с валами метрических размеров.

Варианты кода материала

• Стационарное кольцо: V1/Q1/Q2/U2/U1
• Поворотное кольцо: B/A/U2/Q2/Q1/U1
• Вторичное уплотнение: P/E/V
• Пружина и металлические детали: F/G

Выбор материалов определяется кодами. Если требуемый код неизвестен, укажите среду и условия эксплуатации, чтобы Qixing мог рассмотреть подходящую комбинацию.

Рассмотрение заявления и обязанностей

Модель 1А подходит для чистой воды, сточных вод, масла и других умеренно агрессивных жидкостей. Для специальных сред перед окончательным выбором материала подтвердите фактический химический состав и условия эксплуатации.

Если среда содержит твердые вещества, добавки или коррозионно-активные компоненты, укажите в запросе фактические данные о жидкости и температуру, чтобы можно было проверить конфигурацию уплотнения на соответствие реальным условиям эксплуатации.

Дюймовый или метрический? Как начать запрос предложений

Контрольный список соответствия замены

• Определите, было ли выбрано существующее уплотнение по дюймовому или метрическому размеру вала.
• Точно измерьте диаметр вала d, а не полагайтесь только на маркировку изношенной модели.
• Запишите D3, D6 и D7, где это возможно.
• Запишите L3 и L4 для осевой посадки.
• Сделайте четкие фотографии всего вращающегося узла и неподвижного сиденья.
• Обеспечьте среду, температуру, давление и скорость.
• Отправьте любые известные коды материалов или ссылки на чертежи оборудования.

Примечание для заказа

Для размера 1,375 дюйма перед заказом подтвердите размер D6 в Qixing.

Почему стоит выбрать Qixing для 1A

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Что касается 1A, наша фабрика может работать с дюймовыми или метрическими размерами, образцами, чертежами и измеренными установочными размерами для поддержки проектов OEM и замены.

Процесс покупки прост: определите систему размеров, проверьте критические размеры, подтвердите условия эксплуатации, а затем окончательно определите требования к материалам и производству.

Часто задаваемые вопросы

Какой диапазон размеров указан для механического уплотнения с резиновым сильфоном 1A?

В дюймовой таблице указаны размеры валов от 0,375 до 4000 дюймов. В отдельной справочной метрической таблице указаны размеры валов от 14 до 100 мм.

Какие эксплуатационные пределы указаны для 1А?

Рабочий диапазон от -20°С до +120°С, давление до 1,4 МПа и скорость скольжения до 15 м/с.

Какие СМИ указаны?

Чистая вода, сточные воды, масло и другие умеренно агрессивные жидкости.

Какие размеры опубликованы для дюймовых размеров?

Ключевые дюймовые размеры включают d, D3, D6, D7, L3 и L4.

Что дает справочная таблица показателей?

Он предоставляет метрические размеры, значения d, D3 и L3 для эталонных размеров 14–100 мм.

Могу ли я использовать только таблицу показателей для заказа на замену?

Это полезная отправная точка, но фактические установочные размеры все равно следует подтвердить до начала производства.

Какие коды материалов указаны?

Стационарное кольцо: V1/Q1/Q2/U2/U1; поворотное кольцо: B/A/U2/Q2/Q1/U1; вторичное уплотнение: P/E/V; пружина и металлические детали: F/G.

Почему строка размером 1,375 дюйма помечена для проверки?

Перед производством подтвердите размер D6 для размера 1,375 дюйма.

Что мне следует отправить в Qixing для расчета стоимости замены?

Отправьте дюймовый или метрический размер вала, размеры D3/D6/D7/L3/L4, если таковые имеются, рабочую среду, температуру, давление, скорость и фотографии старого уплотнения.

Может ли компания Qixing изготовить уплотнения 1А по индивидуальному заказу?

Qixing может проверить требования OEM и замены, используя образцы, чертежи, измерения и эксплуатационные данные.

1A Таблица размеров в дюймах

Размеры указаны в миллиметрах, за исключением первого столбца, в котором указаны размеры в дюймах.

Примечание для заказа:Пожалуйста, подтвердите размер D6 для размера 1,375 дюйма перед производством.

1A Справочная таблица показателей
