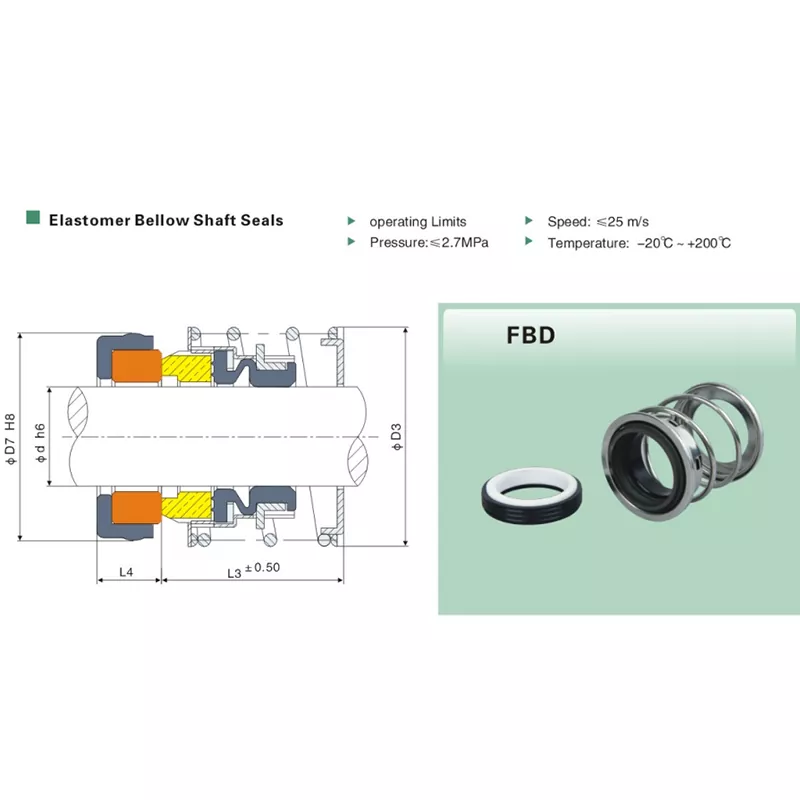

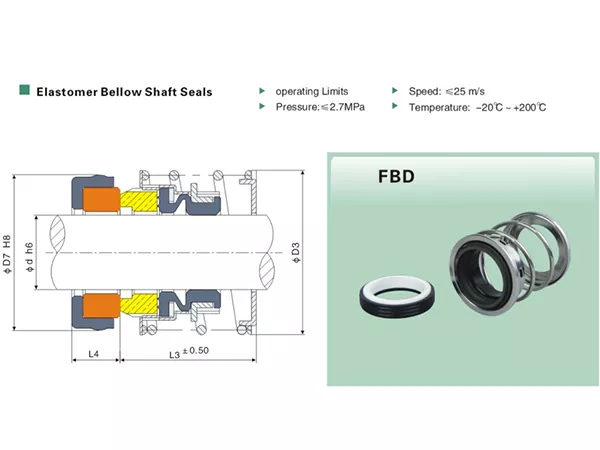

Механическое уплотнение с резиновым сильфоном FBD

В механическом уплотнении с резиновым сильфоном FBD используется эластомерный сильфон как часть системы вторичного уплотнения и компенсации. По сравнению с компактными конструкциями с несколькими пружинами конструкция с одной пружиной дает FBD относительно открытую структуру вокруг пружинной области, что помогает уменьшить засорение и блокировку при подходящих режимах работы насоса.

Вращающееся кольцо спроектировано таким образом, чтобы сохранять полезное плавающее движение, в то время как сильфон передает крутящий момент и компенсирует осевое перемещение. В проектах по замене размер вала следует проверить вместе с основными радиальными и осевыми размерами перед производством.

Ключевые особенности

• Механическое уплотнение с резиновым сильфоном и одной пружиной.
• Эластомерный сильфон обеспечивает вторичное уплотнение и осевую компенсацию.
• Открытая конструкция с одной пружиной помогает снизить риск блокировки пружины.
• Подходит для широкого спектра замен насосов и OEM-приложений.
• Доступен с несколькими комбинациями материалов уплотнительной поверхности, эластомера, пружины и металла.
• Может быть выбран для работы с водой, маслом и другими слабоагрессивными жидкостями после подтверждения материала.
• Подробные ссылки на размеры поддерживают сопоставление размеров при замене.
• Qixing поддерживает индивидуальное сопоставление размеров, образцов и чертежей оборудования.

Технические характеристики

Выбор материала

FBD может быть выполнен из различных материалов лицевой поверхности, седла, эластомера и металла. Правильная комбинация зависит от фактической жидкости, температуры, давления и скорости, поэтому условия работы должны быть подтверждены до начала производства.

• Поверхности уплотнения: SiC/TC/углерод
• Стационарные сиденья: Карбон/SiC/TC/Керамика
• Эластомеры: NBR/EPDM/Витон
• Пружины: СС304/СС316
• Металлические детали: SS304/SS316

Почему важна конструкция с одной пружиной

Распространенной причиной выбора FBD является его конструкция с одной пружиной. Поскольку пружина не разделена на несколько небольших витков вокруг вала, конструкция менее склонна к скоплению отложений в области пружины при подходящих условиях эксплуатации. Вращающийся узел также сохраняет осевое перемещение для компенсации, помогая поддерживать лицевой контакт во время работы уплотнения.

Руководство по применению

Механическое уплотнение с резиновым сильфоном FBD обычно используется в насосах, перекачивающих воду, масло и другие слабоагрессивные жидкости. Комбинацию материалов следует выбирать для конкретной среды. Например, совместимость эластомеров может быть разной для воды, масла и химических веществ, даже если механические размеры идентичны.

Для применений с твердыми веществами, концентрированными химикатами или работы вблизи верхних пределов температуры, давления или скорости обеспечьте полные рабочие условия, чтобы можно было проверить конфигурацию перед производством.

Как выбрать правильное уплотнение FBD

• Подтвердите диаметр вала или существующий размер FBD.
• Проверьте радиальные размеры вращающегося узла и неподвижного седла.
• Проверьте осевую установочную длину.
• Укажите реальную рабочую среду.
• Обеспечьте рабочую температуру, давление и скорость вала.
• Подтвердите требуемые материалы поверхности, седла и эластомера.
• Для заказа на замену отправьте четкие фотографии, старый образец или чертеж с размерами.

Замена соответствия

Для работ по замене одного названия модели недостаточно. Диаметр вала, наружный диаметр уплотнения, диаметр седла и осевая длина должны быть сопоставлены с существующим уплотнением или чертежом оборудования. Это особенно важно, когда несколько производителей используют обозначение в стиле FBD, но публикуют несколько разные обозначения размеров.

Почему стоит выбрать Цисин

Qixing, бренд механических уплотнений компании Ningbo Yade Fluid Connector Co.,Ltd, производит и поставляет механические уплотнения для промышленных покупателей. Для проектов FBD наша фабрика может проверить размер, материалы и замещающие размеры на основе эксплуатационных данных, образцов и чертежей.

Если маркировка исходной модели неполная, указание размера вала и установочных размеров шпонки дает Qixing более четкую основу для сопоставления до предложения и производства.

Часто задаваемые вопросы

Какой тип уплотнения представляет собой механическое уплотнение с резиновым сильфоном FBD?

Это механическое уплотнение с эластомерным сильфоном и одной пружиной, предназначенное для применения в насосах и при замене.

Почему в FBD используется одна пружина?

Конструкция с одной пружиной обеспечивает относительно открытую пружинную структуру и помогает снизить риск блокировки пружины при подходящих условиях эксплуатации.

Каков диапазон рабочих температур?

FBD может быть настроен на температуру от -20°C до +200°C, в зависимости от выбранных материалов.

Какое максимальное рабочее давление?

Максимальное заявленное давление составляет 2,7 МПа.

Какова максимальная скорость скольжения?

Максимальная указанная скорость скольжения составляет 25 м/с.

Какие материалы доступны для изготовления поверхностей уплотнения?

Доступные варианты поверхностей включают SiC, карбид вольфрама и углерод.

Какие эластомеры доступны?

Распространенные варианты эластомеров включают NBR, EPDM и Viton.

С какими жидкостями может работать уплотнение FBD?

Типичные обязанности включают воду, масло и другие слабоагрессивные жидкости. Окончательная пригодность зависит от выбранных материалов и реальных условий эксплуатации.

Какую информацию я должен предоставить для расчета стоимости замены?

Укажите размер вала, основные размеры, рабочую среду, температуру, давление, скорость, а также любые фотографии, образцы или чертежи старых уплотнений.

Может ли Qixing настроить печать FBD?

Компания Qixing может рассмотреть индивидуальные требования и требования к замене с учетом размеров, материалов и условий эксплуатации.

Справочная информация по размерам FBD

В таблице ниже представлены часто используемые обозначения размеров FBD для сопоставления размеров. Перед производством окончательные размеры должны быть подтверждены относительно существующей установки.
