Механическое уплотнение с одинарной пружиной 7D
Механическое уплотнение с одинарной пружиной 7D создано для тепла и скорости. Благодаря дизайну толкателя с уплотнительным кольцом, рассчитанному на +200C и скорость 18 м/с, он работает там, где стандартные одинарные пружинные уплотнения теряют свою актуальность - в насосах для горячей воды, теплоносителей и высокоскоростных двухполюсных моторных насосах. Размеры вала от 10 мм до 100 мм, давление до 0,8 МПа. Свяжитесь с нами для получения предложения!
Модель 7D заменяет более высокое давление толкательных уплотнений, таких как Z2, на более широкий диапазон температур и скоростей. Это делает его подходящим механическое уплотнение с одной пружиной для насосов среднего давления, которые нагреваются или быстро вращаются, а не для работы при высоком давлении, где лучшим выбором является сбалансированное или многопружинное уплотнение.
Механическое уплотнение с одинарной пружиной 7D создано для тепла и скорости. Благодаря конструкции толкателя с уплотнительным кольцом, рассчитанной на температуру +200°C и скорость 18 м/с, он работает там, где стандартные одинарные пружинные уплотнения теряют свою актуальность - в системах горячей воды, теплоносителей и высокоскоростных двухполюсных моторных насосах. Размеры вала от 10 мм до 100 мм, давление до 0,8 МПа. Купите механическое уплотнение с одинарной пружиной 7D прямо на заводе Qixing в Китае по OEM и оптовым ценам.
Модель 7D заменяет более высокое давление толкательных уплотнений, таких как Z2, на более широкий диапазон температур и скоростей. Это делает его подходящим механическое уплотнение с одной пружиной для насосов среднего давления, которые нагреваются или быстро вращаются, а не для работы при высоком давлении, где лучшим выбором является сбалансированное или многопружинное уплотнение.
Когда 7D — правильный выбор
Три условия указывают на то, что 7D превосходит стандартное одинарное пружинное уплотнение:
- Высокая температура среды.При температуре +200°C с уплотнительными кольцами из FKM модель 7D работает с горячей водой, горячим маслом, терможидкостью и горячим конденсатом, которые могут затвердеть или выдавить эластомер в стандартном уплотнении, рассчитанном на температуру +150°C.
- Высокая скорость вала.Номинальная скорость 18 м/с распространяется на быстродействующие двухполюсные мотопомпы и бустеры. На валу диаметром 50 мм запас скорости на поверхности составляет примерно 6800 об/мин, что значительно превышает стандартные пределы для одной пружины.
- Умеренное давление.При давлении ниже 0,8 МПа 7D эффективен и долговечен. Над ним подойдите к сбалансированному уплотнительному кольцу или многопружинному уплотнению; Модель 7D не предназначена для работы под высоким давлением, и ее не следует указывать как таковую.
Почему конструкция толкателя уплотнительного кольца подходит для компании Heat
В модели 7D в качестве вторичного уплотнения используется уплотнительное кольцо, которое скользит в осевом направлении вдоль вала (конструкция толкателя), а не фиксированный резиновый сильфон. Далее следуют две вещи. Во-первых, уплотнительное кольцо может быть изготовлено из FKM, который сохраняет химическую и термическую стабильность до +200°C, чего не могут сделать NBR и EPDM. Во-вторых, действие толкателя позволяет поверхности уплотнения отслеживать износ и температурный рост при высокой температуре, не теряя контакта - причина, по которой 7D сохраняет уплотнение во время термических циклов, которые раскрывают сильфонные уплотнения. Поверхности SiC/SiC или SiC/Carbon рассеивают тепло трения, генерируемое при скорости 18 м/с, сохраняя рабочую поверхность в пределах допуска.
Технические характеристики
| Параметр | Ценить | Параметр | Ценить |
| Диаметр вала | от 10 мм до 100 мм | Стационарное лицо | Карбид кремния/TC/углерод |
| Температура | от -30°С до +200°С | Поворотное лицо | Карбид кремния/углерод/TC |
| Давление | ≤ 0,8 МПа | Вторичное уплотнение | FKM/EPDM/NBR (уплотнительное кольцо) |
| Скорость вала | ≤ 18 м/с | Пружина и металл | СС304/СС316 |
| Строительство | Одинарная пружина, толкатель с уплотнительным кольцом, двунаправленный | Вращение | Оба направления |

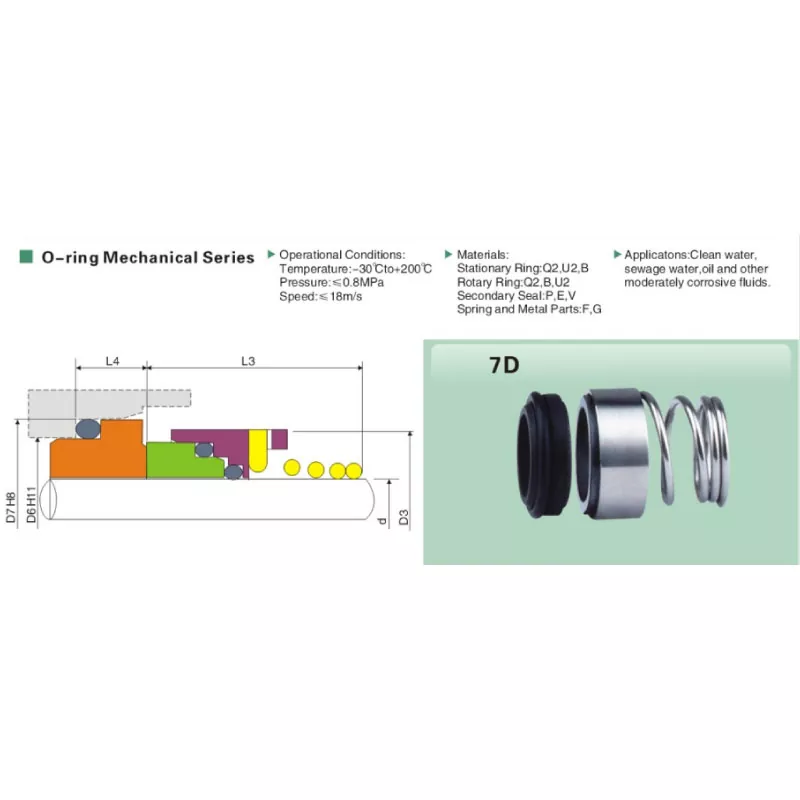

Таблица размеров
Все размеры в миллиметрах. Диаметр вала d измеряется в полости уплотнения. 7D покрывает от 10 до 100 мм 33 стандартных размеров.
| Модель | d | Д7 | Д6 | Д3 | Л3 | Л4 |
| 7Д-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7Д-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7Д-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7Д-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7Д-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7Д-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7Д-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7Д-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7Д-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7Д-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7Д-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7Д-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7Д-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7Д-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7Д-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7Д-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7Д-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7Д-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7Д-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7Д-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7Д-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7Д-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7Д-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7Д-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7Д-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7Д-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7Д-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7Д-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7Д-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7Д-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7Д-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7Д-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7Д-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7Д-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
Приложения
- Циркуляция горячей воды – контуры котлов, системы отопления, горячая техническая вода
- Насосы для термомасла и теплоносителя (уплотнительное кольцо FKM)
- Высокоскоростные повысительные и двухполюсные мотопомпы
- Конденсатные и скважинные насосы на паровой электростанции
- Легкий химический перенос при повышенной температуре и умеренном давлении
- OEM-платформы насосов с высокотемпературным одинарным пружинным механическим уплотнением
Производство
Торцы притерты до плоскостности ≤ 0,0009 мм и проверены оптически. Уплотнительные кольца FKM сертифицированы для эксплуатации в диапазоне +200°C. Каждое механическое уплотнение с одинарной пружиной 7D перед упаковкой проверяется на размер и испытывается на пружинную нагрузку; Сертификат соответствия и сертификат на материал отправляются вместе с заказом по запросу.
Цитата
Отправьте размер вала, температуру среды и скорость вала, чтобы получить предложение в тот же день. Размеры запасов доставляются в течение 3-7 дней; OEM индивидуальные заказы 15-25 дней. Купите механическое уплотнение с одинарной пружиной 7D прямо на заводе Qixing в Китае по OEM и оптовым ценам.
