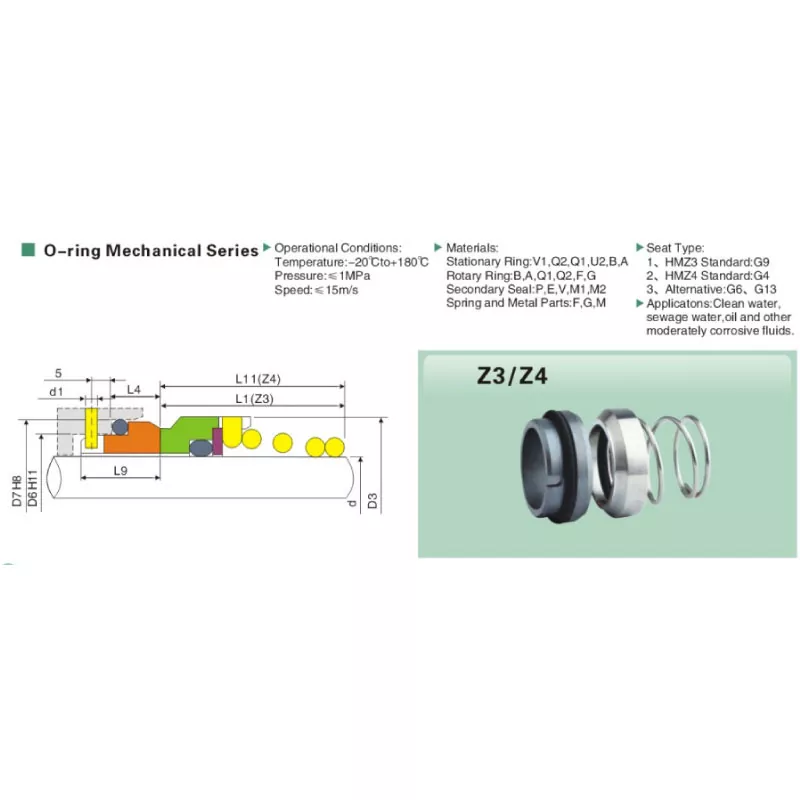

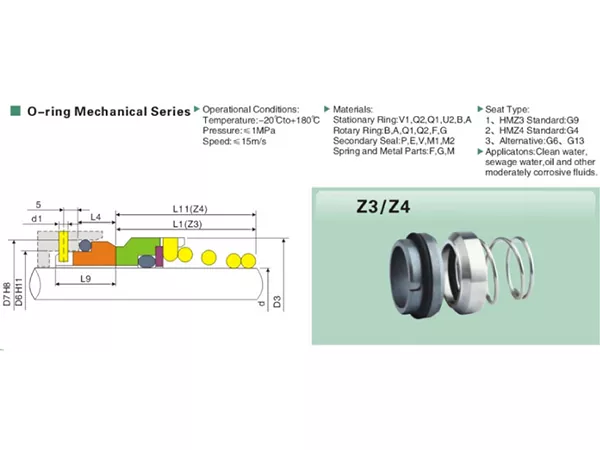

Механическое уплотнение с одинарной пружиной Z4

Механическое уплотнение с одинарной пружиной Z4 представляет собой версию с глубокой посадкой семейства одинарных пружин с уплотнительными кольцами Qixing. В нем используется стандартное седло G4, профиль с более глубокой полостью, используемый во многих старых центробежных насосах немецкого производства, где более мелкое седло G9 в Z3 не будет сидеть правильно. Размеры вала составляют от 10 до 80 мм, рассчитаны на температуру от -20°C до +180°C, 1,0 МПа и 15 м/с. Покупайте напрямую с завода Qixing в Китае.

Если замененное уплотнение продолжает выступать над корпусом насоса или протекает вокруг седла, полость обычно имеет более глубокий профиль G4 - и Z4 подходит правильно. Qixing поставляет механическое уплотнение с одинарной пружиной Z4 OEM-производителям насосов, дистрибьюторам MRO и прямым покупателям по всему миру с предложением в тот же день и сроком поставки 3-7 дней.

Использует ли ваш насос седло G4?

Профиль седла, а не диаметр вала, определяет, подходит ли уплотнение. Четыре знака указывают на седло G4 (с глубокой полостью) и, следовательно, на Z4, а не на Z3:

• Насос имеет более старую европейскую или немецкую конструкцию или устаревший агрегат с длительным сроком службы, который все еще находится в эксплуатации.
• Уплотнение седла G9 выступает за поверхность корпуса или не садится заподлицо при установке.
• Полость уплотнения заметно глубже головки уплотнения, поэтому за седлом остается зазор.
• В оригинальном руководстве по уплотнению или насосу указано обозначение седла G4 (или длинное по DIN 24960).

Если применимо какое-либо из этих условий, то подойдет механическое уплотнение с одинарной пружиной Z4. Если вы не уверены, отправьте Qixing марку и модель насоса или фотографию полости уплотнения, и команда подтвердит G4 по сравнению с G9 перед предложением.

Технические характеристики

Таблица размеров

Все размеры в миллиметрах. Приведенные ниже значения соответствуют размеру уплотняющей головки Z4 со стандартным седлом G4. Диаметр вала d измеряется в полости уплотнения.

Лицевые материалы и средства массовой информации

Z4 поставляется в тех же пяти парах поверхностей, что и остальные представители семейства: керамика/углерод для чистой воды, карбид кремния/углерод для сточных вод и мягких абразивов, SiC/SiC для горячего масла, карбид вольфрама/углерод для мягких химикатов и TC/TC для тяжелых условий эксплуатации. Эластомер — NBR, EPDM или FKM, подбирается в соответствии с перекачиваемой средой по заказу. Глубокое сиденье G4 не ограничивает выбор материала – в конверте Z4 доступна любая комбинация из каталога.

Приложения

• Старые и устаревшие европейские центробежные насосы, требующие глубокой замены.
• Циркуляционные насосы для водоснабжения, водоочистки и отопления, вентиляции и кондиционирования воздуха
• Насосы канализационные, дренажные и насосные станции
• Насосы для легких химикатов и дозаторов (слабые кислоты, щелочи, растворители)
• OEM-платформы насосов, построенные вокруг полости седла G4

Производство

Торцы притерты до плоскостности ≤ 0,0009 мм и проверены оптически. Седло G4 обработано и притерто как на рабочей поверхности, так и на статической задней поверхности, поэтому оно сидит в глубокой полости ровно, без раскачивания. Каждое одинарное пружинное механическое уплотнение Z4 перед упаковкой проверяется на размер; Сертификат соответствия и сертификат на материал отправляются вместе с заказом по запросу.

Цитата

Отправьте модель насоса или глубину полости уплотнения, чтобы получить ценовое предложение в тот же день. Размеры запасов доставляются в течение 3-7 дней; OEM индивидуальные заказы 15-25 дней. Купите механическое уплотнение с одинарной пружиной Z4 напрямую на заводе Qixing в Китае по OEM и оптовым ценам.
